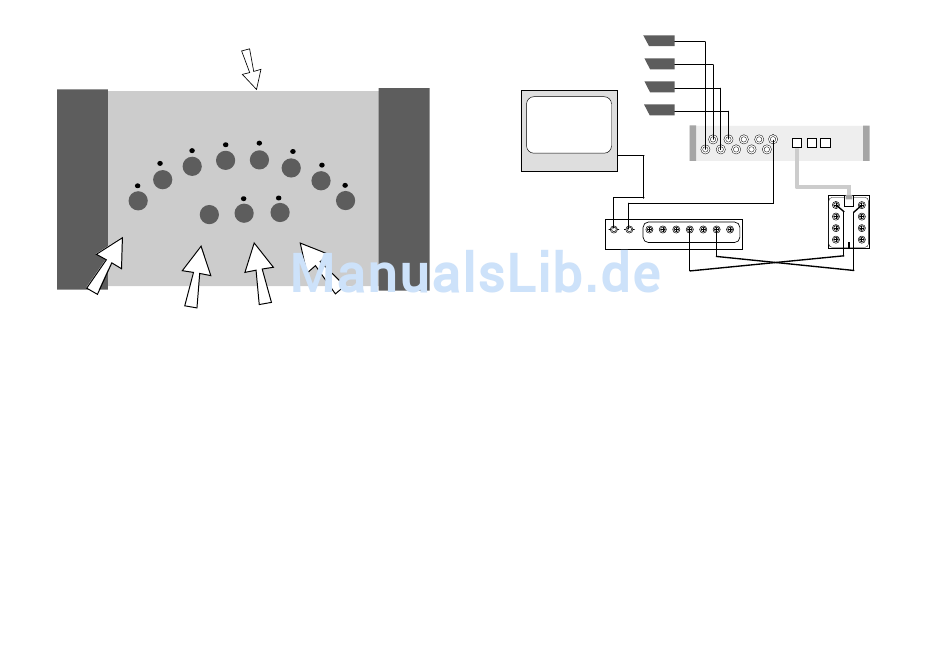

Pour modifier le temps durant lequel
chaque caméra est montrée, régler la
molettesitué au-dessous de l'appareil
3
2
1
SKIP MON
CS8.2P
Pour sélectionner
Pour modifier une
une, caméra appuyer
séquence appuyer
sur le bouton de
sur 'Skip' et
sélection de caméra
maintenir, puis
appuyer sur les
boutons de sélection
des caméras.
Pour contrôler un autre moniteur
Appuyer sur le bouton "Mon". Toute sélection de caméra ou de séquence se fera
automatiquement sur l'autre moniteur. Pour retourner au moniteur précédent, appuyer de
nouveau sur "Mon".
Noter que si le voyant au-dessus du bouton est éteint, cela signifie que le moniteur A est
sous contrôle; s'il est allumé, c'est le moniteur B qui est sous contrôle.
4 5
6
7
8
AUTO
Pour démarrer une
Pour contrôler un
séquence, appuyer
autre moniteur,
sur le bouton 'Auto'
appuyer sur 'Mon'
12
Telecamera 1
Telecamera 2
Monitor B
Telecamera 3
Telecamera 4
Uscita Ingresso GND
Video Video
6) Specifiche Tecniche
Ingressi e uscite video
Standard CCIR/PAL, 625 linee, segnale video composito 1V pp, 75 W. Connettori BNC.
CS 4.2P II: 4 ingressi, 2 uscite
CS 8.2P II: 8 ingressi, 2 uscite
Commutazione sequenziale
Tempo di commutazione regolabile tra 1 e 60 s, tramite potenziometro sul pannello
posteriore. Sequenze indipendenti per ogni monitor. Possibilità di non visualizzare
telecamere selezionate.
Ampiezza di banda
Maggiore di 8 Mhz
Cross Talk
Minore di –48 dB tra segnali video adiacenti
Memoria di setup
Tutte le impostazioni sono mantenute in memoria in caso di mancanza di alimentazione.
Controllo Remoto
CS 4.2P II e CS 8.2P II sono controllabili in configurazione "master/slave" utilizzando i
commutatori "slave" tipo CS 4S o CS 8S (opzionali).
Consumo
Minore di 250 mA @ 12 V cc (entrambi i modelli).
Dimensioni (mm)
CS 4.2P II: 47 (A) x 180 (L) x 204 (P)
CS 8.2P II 47 (A) x 256 (L) x 204 (P)
Peso
CS 4.2P II: 0.95Kg.
CS 8.2P II 1.15Kg.
Commutatore
'Slave'
Mon B
2 4 6 8
1 3 5 7 Mon A
Commutatore CS4.2PII o
CS8.2PII
Bianco
Nero
CLK
