computar CS4.2PII Benutzerhandbuch Seite 15

Sequenz hinzugefügt, wenn die Leuchte erlischt, wird die Kamera in der Sequenz
übersprungen.
Wenn Sie die Taste Skip loslassen, kehren Sie zum normalen Betrieb zurück.
Beachten Sie, daß eine Sequenz mindestens zwei Kameras enthalten muß, damit sie
ordnungsgemäß funktioniert. Wenn Sie versuchen, eine Sequenz mit weniger als zwei
Kameras einzustellen, werden automatisch die Kameras 1 bis 4 hinzugeschaltet.
Den zweiten Monitor steuern
Drücken Sie die Taste Mon, um die Kameras oder die Sequenzen des zweiten Monitors zu
steuern. Drücken Sie die Taste Mon erneut, um zum ersten Monitor zurückzuschalten.
Beachten Sie, daß die Leuchte oberhalb der Taste Mon anzeigt, welcher Monitor zur Zeit
gesteuert werden kann. Wenn die Leuchte aus ist, können Sie Monitor A steuern, ist die
Leuchte an, steuern Sie Monitor B.
18
Telecamera 1
Telecamera 2
Monitor B
Telecamera 3
Telecamera 4
Uscita Ingresso GND
Video Video
Der Umschaltimpuls sollte negativ sein und eine Amplitude 12 V oder 5 V haben.

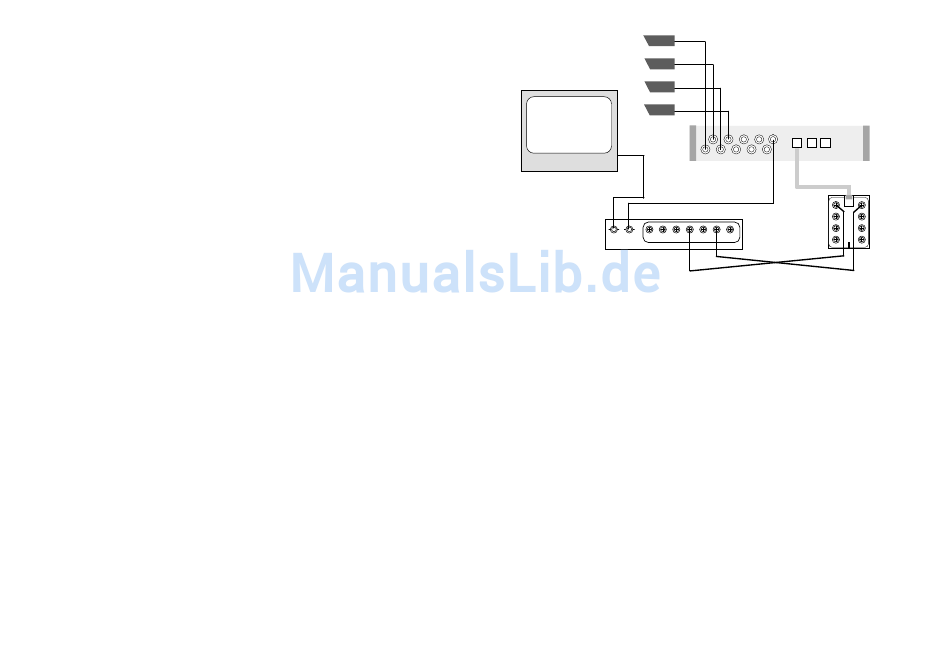

Der Anschluß des Videorekorders an den Videoumschalter CS 4.2PII oder CS 8.2PII erfolgt
wie im folgenden beschrieben:
6) Technische Daten
Video-Eingang und -Ausgang
1 Vs-s, 625 Zeilen CCIR/PAL Standard-Videosignal, Impedanz 75 W, BNC-Anschlüsse
CS 4.2P - 4 Videoeingänge, 2 Videoausgänge
CS 8.2P - 8 Videoeingänge, 2 Videoausgänge
Verweilzeit
Einstellbar von ca. 1 ... 60 Sekunden über ein Drehpotentiometer an der Rückfront.
Programmierbares Überspringen von einzelnen Kameras in der Sequenz.
Videobandbreite
Größer als 8 MHz (-3dB)
Übersprechen
Weniger als –48dB zwischen benachbarten Videoeingängen.
Nichtflüchtiger Speicher
Aller programmierbaren Einstellungen verbleiben bei Stromausfall für unbestimmte Zeit im
nichtflüchtigen Speicher.
Commutatore
'Slave'
Mon B
2 4 6 8
1 3 5 7 Mon A
Commutatore CS4.2PII o
CS8.2PII
Bianco
Nero
CLK
