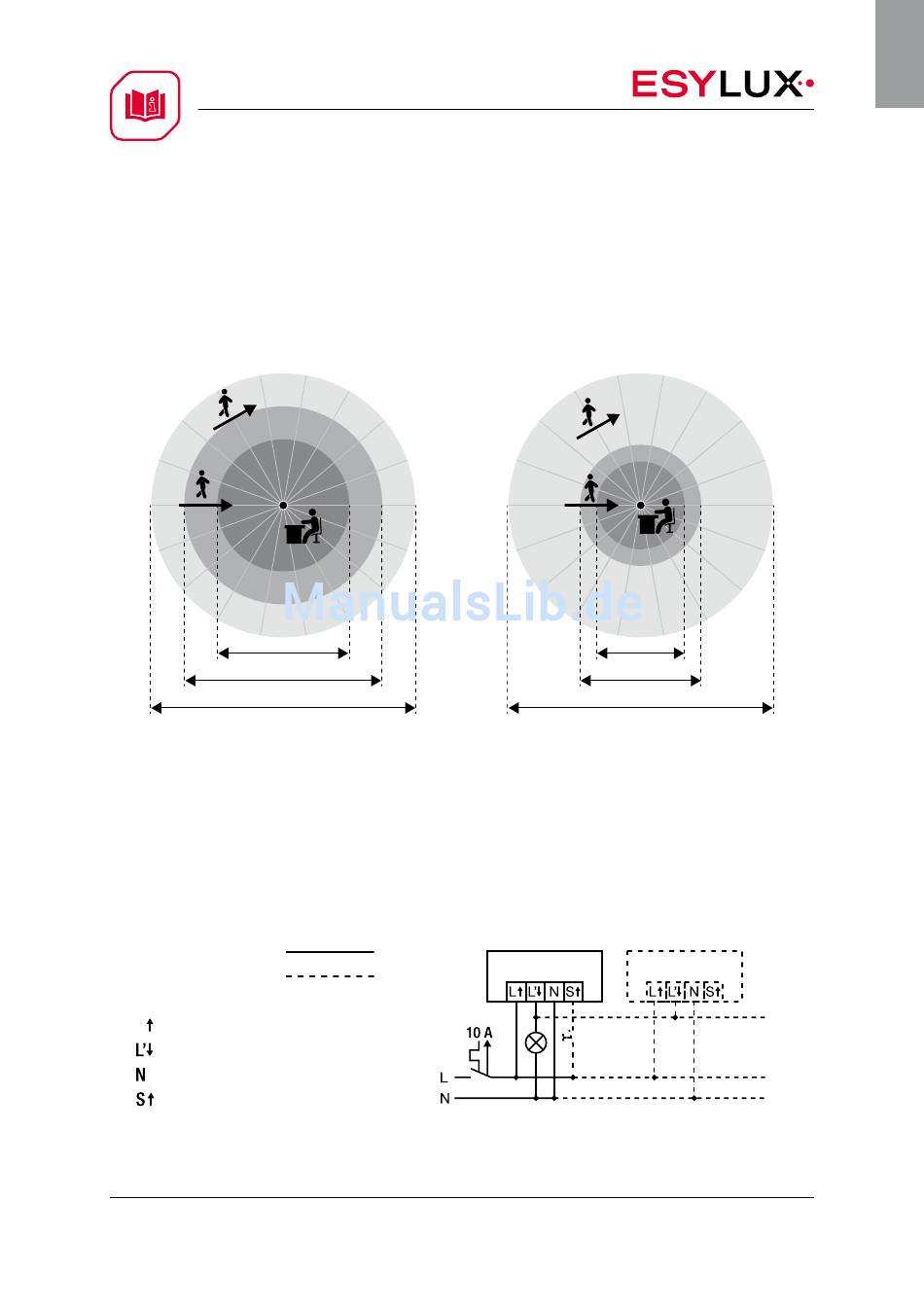

ESYLUX PD 360/8 Basic Bedienungsanleitung Seite 6

BEDIENUNGSANLEITUNG
• Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von
ca. 20 °C
• Die Bewegung quer zum Melder ist optimal, direktes und frontales Zugehen ist
schwieriger für eine Erfassung, hierbei kann die Reichweite des Melders geringer
ausfallen.
4 m
6 m
8 m
PD ... 8 Basic
• Die Platzierung des Melders sollte entsprechend der räumlichen Gegebenheiten
und Anforderungen erfolgen.
• Es ist auf eine freie Sicht zum Melder zu achten, da Infrarotstrahlen keine festen
Gegenstände durchdringen können.
• Der Anschluss erfolgt gemäß Schaltplan
Einzelschaltung
Parallelschaltung
L Phase 230 V
Beleuchtung
Nullleiter
Taster
PD 360/8 Basic PD 360i/24 Basic
PD 360i/8 Basic PD 360/8 Basic SMB
PD 360/24 Basic PD 360i/8 Basic SMB
PD ... 24 Basic
PD 360/24 Basic SMB
PD 360i/24 Basic SMB
8 m
11 m
24 m
6 / 17
DE
