DEUTSCH
³
·
BETRIEBSFUNKTIONEN BETRIEBSFUNKTIONEN
BETRIEBSFUNKTIONEN BETRIEBSFUNKTIONEN BETRIEBSFUNKTIONEN
Die Anwahl erfolgt über die Tasten, die sich auf dem festen Teil der
Programmiereinheit befinden. Die Funktion wird durch das
Aufleuchten der entsprechenden LED-Diode angezeigt.
Anmerkung: nach Einstellung der Betriebsarten "Nacht" oder
"Handbetrieb" müssen die entsprechenden Anwahltasten gedrückt
werden, um diese Funktionen zu verlassen.
HANDBETRIEB HANDBETRIEB
HANDBETRIEB HANDBETRIEB HANDBETRIEB
Die Schiebetore sind nicht gesperrt und können von Hand bewegt
werden.
ZWEI RICHTUNGEN ZWEI RICHTUNGEN ZWEI RICHTUNGEN ZWEI RICHTUNGEN ZWEI RICHTUNGEN
Der Durchgang der Fußgänger erfolgt in beiden Richtungen. Die
Radarvorrichtungen intern und extern sind eingeschaltet.
EINBAHN EINBAHN EINBAHN EINBAHN EINBAHN
Der Durchgang der Fußgänger erfolgt lediglich in einer Richtung.
Die Radarvorrichtung extern ist ausgeschaltet.
TEIL OEFFNUNG TEIL OEFFNUNG
TEIL OEFFNUNG TEIL OEFFNUNG TEIL OEFFNUNG
Das Tor führt begrenzte Öffnungsvorgänge aus (Standard 50%).
Einstellung zwischen 10% und 90% der vollständigen Öffnung.
VOLLSTÄNDIGE ÖFFNUNG VOLLSTÄNDIGE ÖFFNUNG VOLLSTÄNDIGE ÖFFNUNG VOLLSTÄNDIGE ÖFFNUNG VOLLSTÄNDIGE ÖFFNUNG
Das Tor führt vollständige Öffnungsvorgänge aus.
A A A A A UTOMA UTOMA UTOMA TIKBETRIEB TIKBETRIEB
UTOMATIKBETRIEB UTOMA TIKBETRIEB TIKBETRIEB
Das Tor führt einen Öffnungsvorgang (teilweise oder vollständig)
aus und schließt nach Ablauf einer eingestellten Pausenzeit
(Standard 2 Sekunden) wieder.
Einstellung der Pausenzeit zwischen 0 und 90 Sekunden.
TOR AUF TOR AUF TOR AUF
TOR AUF TOR AUF
Das Tor öffnet sich und bleibt offen.
NACHT NACHT NACHT NACHT NACHT
Das Tor schließt und die Verriegelung wird aktiviert (soweit
vorhanden). Die Radarvorrichtungen intern und extern sind
ausgeschaltet.
Die Schlüsselsteuerung (Key) führt zur Öffnung und zur erneuten
Schließung nach Ablauf der Pausenzeit Nacht (Standard 8
Sekunden).
Einstellung der Pausenzeit Nacht zwischen 0 und 240 Sekunden.
Um eine teilweise Öffnung in dieser Betriebsart auszuführen, muß
vor der Anwahl der Funktion "Nacht" die Funktion "Teil Oeffnung"
angewählt werden.
OK
´
» ¿

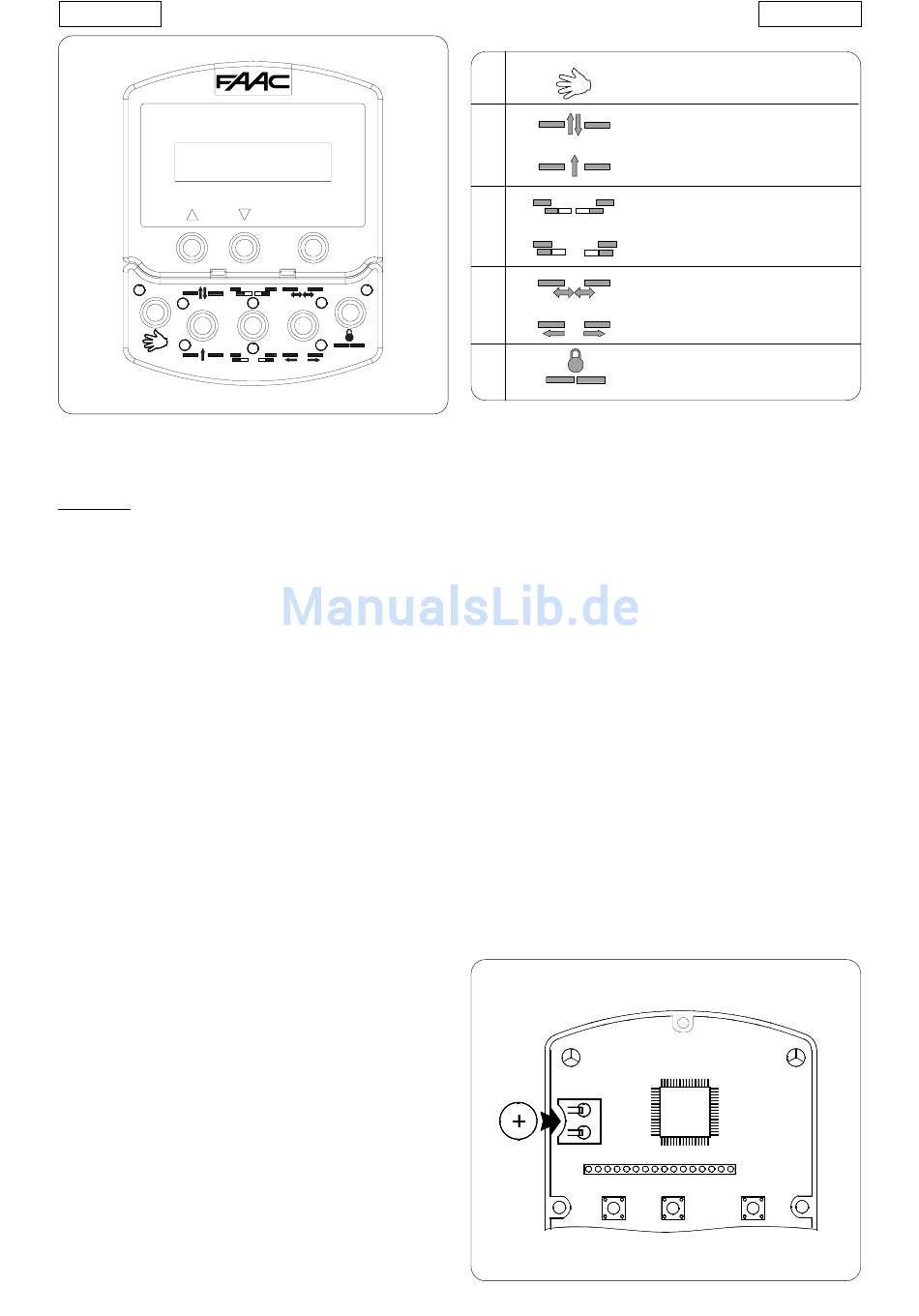

Abb. 6
³
·
»
¿
´
SONDERFUNKTIONEN SONDERFUNKTIONEN
SONDERFUNKTIONEN SONDERFUNKTIONEN SONDERFUNKTIONEN
SETUP SETUP SETUP SETUP SETUP
Das Setup stellt die Initialisierungsfunktion des Tors dar, während der
das Selbstlernverfahren der Parameter stattfindet.
Die Aktivierung erfolgt durch gleichzeitigen Druck der Taste ³ und
´ für 5 Sekunden.
RESET RESET RESET
RESET RESET
Das Reset stellt die Funktion zur Wiederherstellung der normalen
Betriebsbedingungen nach der Anzeige einiger Alarmmeldungen
dar.
Die Aktivierung erfolgt durch gleichzeitigen Druck der Tasten · und
».
L L L L L OCK OCK OCK OCK OCK
Die Funktion Lock sperrt, soweit sie aktiviert wurde, den Betrieb des
SD-Keepers.
Die Ein- und Ausschaltung erfolgt durch den gleichzeitigen Druck
der Tasten » und ¿ für 5 Sekunden.
EINLEGEN/WECHSEL BAT T T T T TERIE EINLEGEN/WECHSEL BA EINLEGEN/WECHSEL BA
EINLEGEN/WECHSEL BA EINLEGEN/WECHSEL BA
Um die interne Uhr des SD-Keepers auch bei Fehlen der
Netzspannung in Betrieb zu halten, ist eine Lithiumbatterie mit 3 V
Modell CR1216 vorgesehen.
Um die Batterie einzulegen oder zu wechseln, ist deren Sitz auf dem
gedruckten Kreislauf zu bestimmen (Abb. 7) und nachfolgend ist
die Batterie polaritätsrichtig einzulegen.
28
DEUTSCH
HANDBETRIEB
ZWEI RICHTUNGEN
EINBAHN
TEIL OEFFNUNG
VOLLSTÄNDIGE ÖFFNUNG
AUTOMATIKBETRIEB
TOR AUF
NACHT
TERIE TERIE
TERIE TERIE
Abb. 7
