17. INBETRIEBNAHME

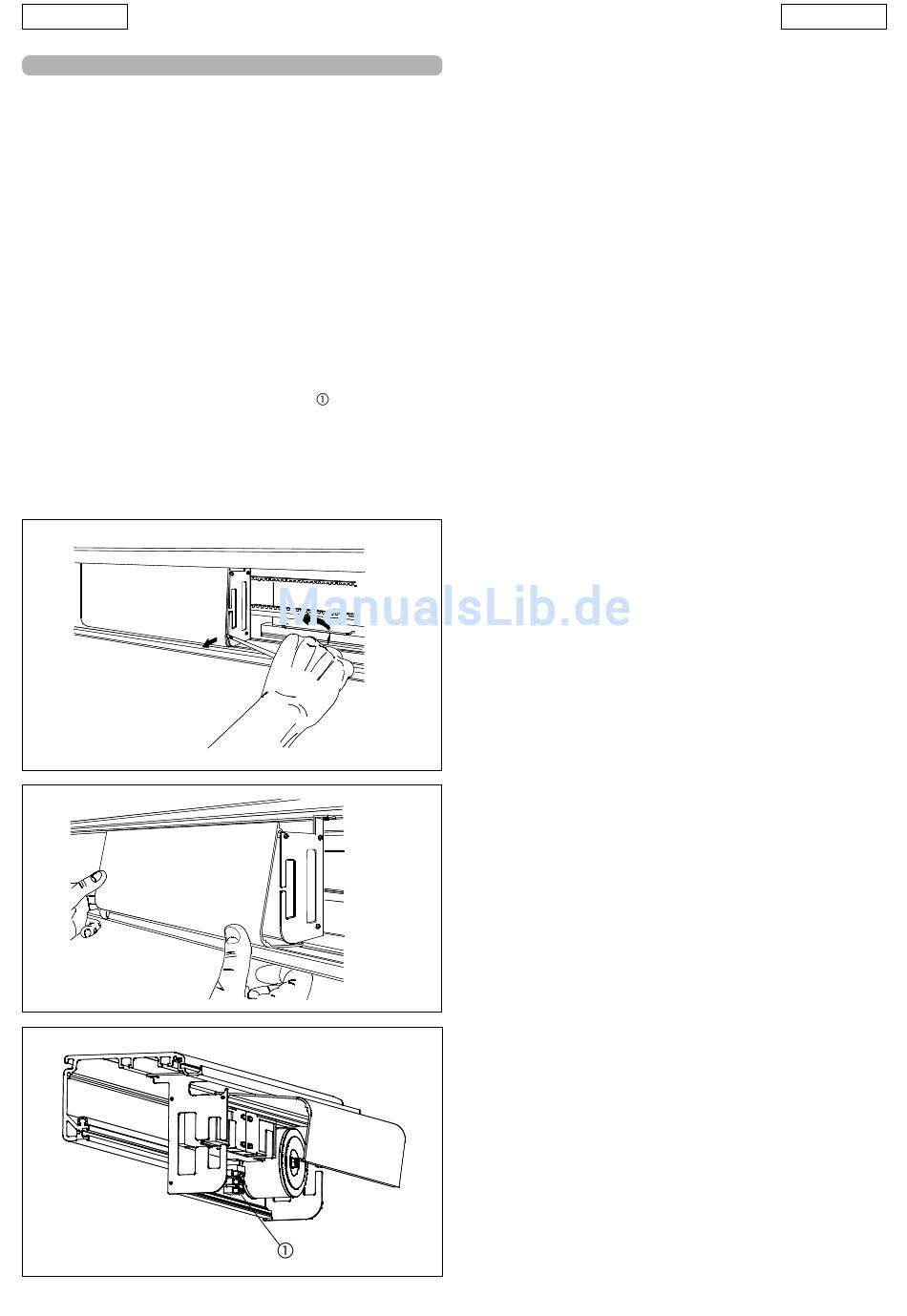

•Mit einem Schraubenzieher eine leichte Hebelwirkung ausführen,
um den Schutzdeckel der Steuereinheit SDM zu entfernen (siehe
Abb. 37).
•Um den Schutzdeckel wieder anzubringen, auf dem oberen Teil
einhaken und dann laut Darstellung in Abb. 38 mit Druck
befestigen.
•Zur Entfernung des Schutzdeckels des Motors die Schrauben
abschrauben.
•Von Hand die ordnungsgemäße Gleitbewegung der Flügel und
aller beweglichen Teile überprüfen.
•Die Kabel durch die zuvor verlegten Kabelführungen ziehen und
die elektrischen Anschlüsse der Versorgungskabel des
Ringkerntransformators, des Motors und aller Zubehörgeräte auf
der Karte SDM ausführen und prüfen.
•Die Drehrichtung des Motors je nach Art der Tür einstellen
(beziehen Sie sich auf die Bedienungsanleitung der Karte SDM).
•Prüfen, ob auf der Klemmenleiste J7 der Karte SDM eine
Überbrückungsklemme vorhanden ist (beziehen Sie sich auf die
Karte SDM).
•Die 230V~ Versorgungskabel an die Klemmen in der Gruppe
Motor Transformator anschließen (Abb. 39 Bez. ).
Anmerkung: Zum Schutz des Transformators ist ebenfalls eine träge
Sicherung zu 1 A eingebaut.
•Den Automatikbetrieb einstellen und das Setup ausführen.
•Alle eingebauten Zubehörteile, insbesondere Photozellen und
Sensoren, auf ihre Funktionstüchtigkeit prüfen.
Abb. 37
Abb. 38
Abb. 39
