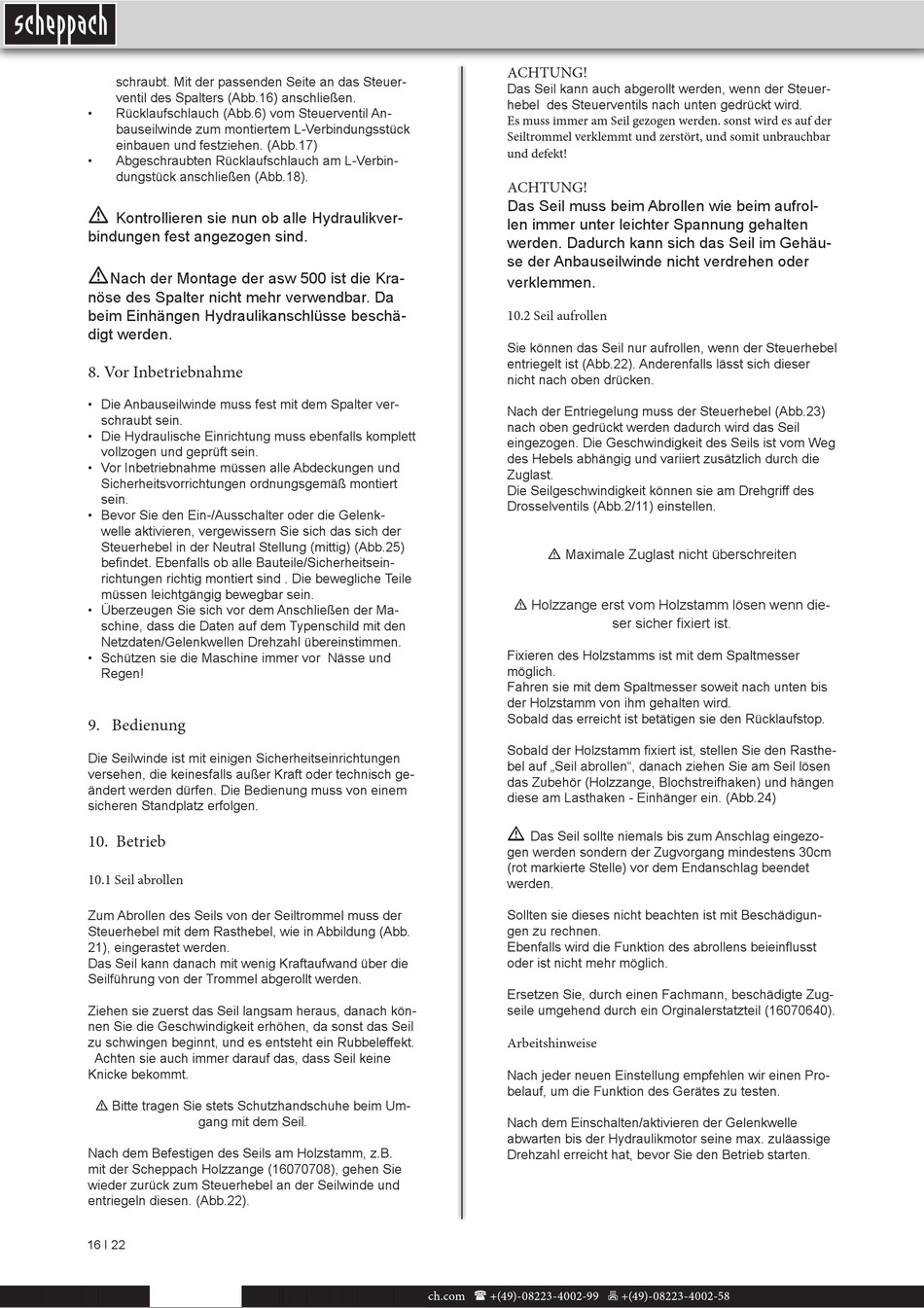

schraubt. Mit der passenden Seite an das Steuer-
ventil des Spalters (Abb.16) anschließen.
•
Rücklaufschlauch (Abb.6) vom Steuerventil An-
bauseilwinde zum montiertem L-Verbindungsstück
einbauen und festziehen. (Abb.17)
•
Abgeschraubten Rücklaufschlauch am L-Verbin-
dungstück anschließen (Abb.18).
m
Kontrollieren sie nun ob alle Hydraulikver-
bindungen fest angezogen sind.
m
Nach der Montage der asw 500 ist die Kra-
nöse des Spalter nicht mehr verwendbar. Da
beim Einhängen Hydraulikanschlüsse beschä-
digt werden.
8. Vor Inbetriebnahme
• Die Anbauseilwinde muss fest mit dem Spalter ver-
schraubt sein.
• Die Hydraulische Einrichtung muss ebenfalls komplett
vollzogen und geprüft sein.
• Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
• Bevor Sie den Ein-/Ausschalter oder die Gelenk-
welle aktivieren, vergewissern Sie sich das sich der
Steuerhebel in der Neutral Stellung (mittig) (Abb.25)
befindet. Ebenfalls ob alle Bauteile/Sicherheitsein-
richtungen richtig montiert sind . Die bewegliche Teile
müssen leichtgängig bewegbar sein.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten/Gelenkwellen Drehzahl übereinstimmen.
• Schützen sie die Maschine immer vor Nässe und
Regen!
9. Bedienung
Die Seilwinde ist mit einigen Sicherheitseinrichtungen
versehen, die keinesfalls außer Kraft oder technisch ge-
ändert werden dürfen. Die Bedienung muss von einem
sicheren Standplatz erfolgen.
10. Betrieb
10.1 Seil abrollen
Zum Abrollen des Seils von der Seiltrommel muss der
Steuerhebel mit dem Rasthebel, wie in Abbildung (Abb.
21), eingerastet werden.
Das Seil kann danach mit wenig Kraftaufwand über die
Seilführung von der Trommel abgerollt werden.
Ziehen sie zuerst das Seil langsam heraus, danach kön-
nen Sie die Geschwindigkeit erhöhen, da sonst das Seil
zu schwingen beginnt, und es entsteht ein Rubbeleffekt.
Achten sie auch immer darauf das, dass Seil keine
Knicke bekommt.
m Bitte tragen Sie stets Schutzhandschuhe beim Um-
gang mit dem Seil.
Nach dem Befestigen des Seils am Holzstamm, z.B.
mit der Scheppach Holzzange (16070708), gehen Sie
wieder zurück zum Steuerhebel an der Seilwinde und
entriegeln diesen. (Abb.22).
16 І 22
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
ACHTUNG!
Das Seil kann auch abgerollt werden, wenn der Steuer-
hebel des Steuerventils nach unten gedrückt wird.
Es muss immer am Seil gezogen werden. sonst wird es auf der
Seiltrommel verklemmt und zerstört, und somit unbrauchbar
und defekt!
ACHTUNG!
Das Seil muss beim Abrollen wie beim aufrol-
len immer unter leichter Spannung gehalten
werden. Dadurch kann sich das Seil im Gehäu-
se der Anbauseilwinde nicht verdrehen oder
verklemmen.
10.2 Seil aufrollen
Sie können das Seil nur aufrollen, wenn der Steuerhebel
entriegelt ist (Abb.22). Anderenfalls lässt sich dieser
nicht nach oben drücken.
Nach der Entriegelung muss der Steuerhebel (Abb.23)
nach oben gedrückt werden dadurch wird das Seil
eingezogen. Die Geschwindigkeit des Seils ist vom Weg
des Hebels abhängig und variiert zusätzlich durch die
Zuglast.
Die Seilgeschwindigkeit können sie am Drehgriff des
Drosselventils (Abb.2/11) einstellen.
m Maximale Zuglast nicht überschreiten
m Holzzange erst vom Holzstamm lösen wenn die-
ser sicher fixiert ist.
Fixieren des Holzstamms ist mit dem Spaltmesser
möglich.
Fahren sie mit dem Spaltmesser soweit nach unten bis
der Holzstamm von ihm gehalten wird.
Sobald das erreicht ist betätigen sie den Rücklaufstop.
Sobald der Holzstamm fixiert ist, stellen Sie den Rasthe-
bel auf „Seil abrollen", danach ziehen Sie am Seil lösen
das Zubehör (Holzzange, Blochstreifhaken) und hängen
diese am Lasthaken - Einhänger ein. (Abb.24)
m
Das Seil sollte niemals bis zum Anschlag eingezo-
gen werden sondern der Zugvorgang mindestens 30cm
(rot markierte Stelle) vor dem Endanschlag beendet
werden.
Sollten sie dieses nicht beachten ist mit Beschädigun-
gen zu rechnen.
Ebenfalls wird die Funktion des abrollens beieinflusst
oder ist nicht mehr möglich.
Ersetzen Sie, durch einen Fachmann, beschädigte Zug-
seile umgehend durch ein Orginalerstatzteil (16070640).
Arbeitshinweise
Nach jeder neuen Einstellung empfehlen wir einen Pro-
belauf, um die Funktion des Gerätes zu testen.
Nach dem Einschalten/aktivieren der Gelenkwelle
abwarten bis der Hydraulikmotor seine max. zuläassige
Drehzahl erreicht hat, bevor Sie den Betrieb starten.
