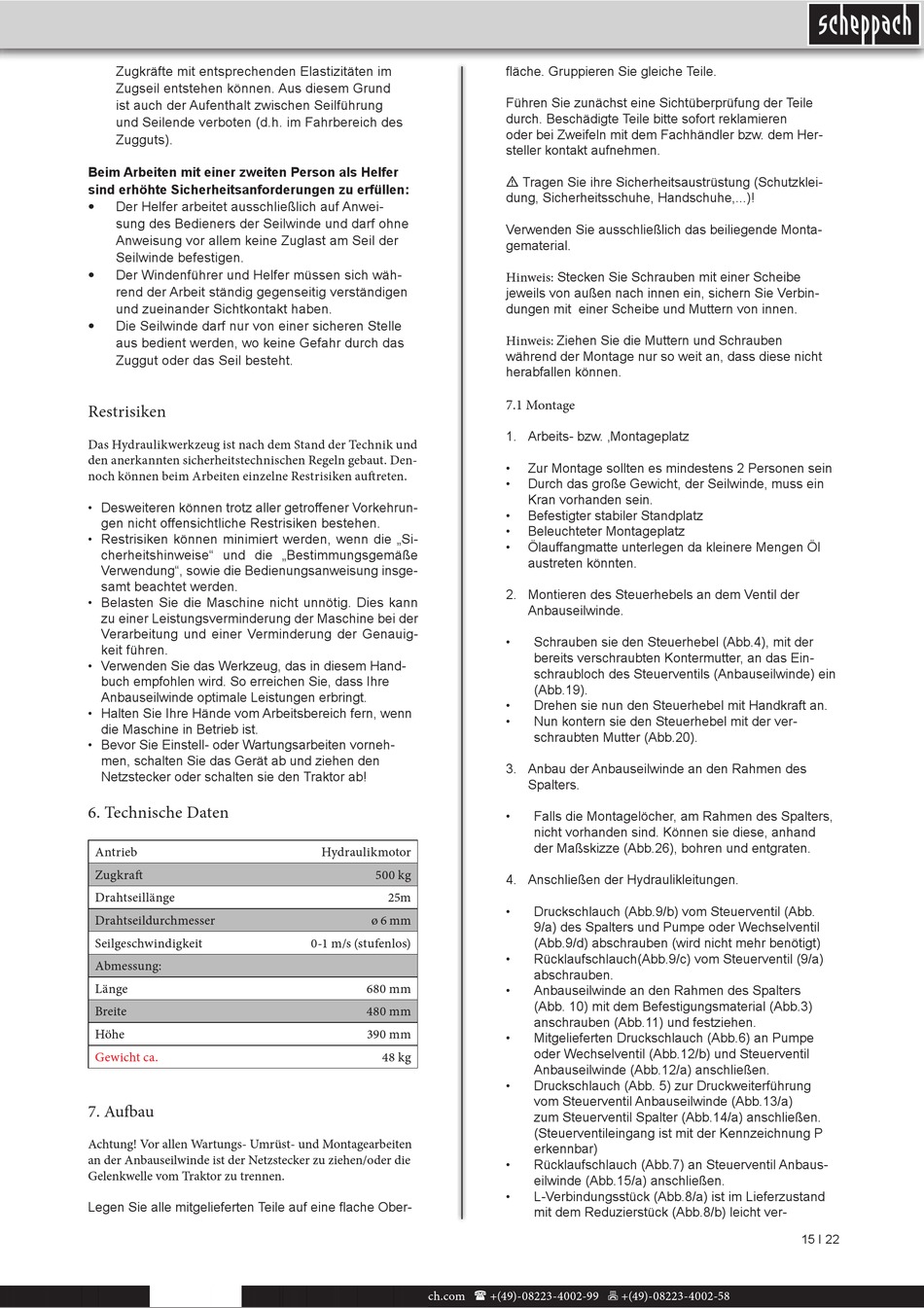

Zugkräfte mit entsprechenden Elastizitäten im
Zugseil entstehen können. Aus diesem Grund
ist auch der Aufenthalt zwischen Seilführung
und Seilende verboten (d.h. im Fahrbereich des
Zugguts).
Beim Arbeiten mit einer zweiten Person als Helfer
sind erhöhte Sicherheitsanforderungen zu erfüllen:
•
Der Helfer arbeitet ausschließlich auf Anwei-
sung des Bedieners der Seilwinde und darf ohne
Anweisung vor allem keine Zuglast am Seil der
Seilwinde befestigen.
Der Windenführer und Helfer müssen sich wäh-
•
rend der Arbeit ständig gegenseitig verständigen
und zueinander Sichtkontakt haben.
•
Die Seilwinde darf nur von einer sicheren Stelle
aus bedient werden, wo keine Gefahr durch das
Zuggut oder das Seil besteht.
Restrisiken
Das Hydraulikwerkzeug ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln gebaut. Den-
noch können beim Arbeiten einzelne Restrisiken auftreten.
• Desweiteren können trotz aller getroffener Vorkehrun-
gen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung", sowie die Bedienungsanweisung insge-
samt beachtet werden.
• Belasten Sie die Maschine nicht unnötig. Dies kann
zu einer Leistungsverminderung der Maschine bei der
Verarbeitung und einer Verminderung der Genauig-
keit führen.
• Verwenden Sie das Werkzeug, das in diesem Hand-
buch empfohlen wird. So erreichen Sie, dass Ihre
Anbauseilwinde optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn
die Maschine in Betrieb ist.
• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-
men, schalten Sie das Gerät ab und ziehen den
Netzstecker oder schalten sie den Traktor ab!
6. Technische Daten
Antrieb
Zugkraft
Drahtseillänge
Drahtseildurchmesser
Seilgeschwindigkeit
Abmessung:
Länge
Breite
Höhe
Gewicht ca.
7. Aufbau
Achtung! Vor allen Wartungs- Umrüst- und Montagearbeiten
an der Anbauseilwinde ist der Netzstecker zu ziehen/oder die
Gelenkwelle vom Traktor zu trennen.
Legen Sie alle mitgelieferten Teile auf eine flache Ober-
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
Hydraulikmotor
500 kg
25m
ø 6 mm
0-1 m/s (stufenlos)
680 mm
480 mm
390 mm
48 kg
fläche. Gruppieren Sie gleiche Teile.
Führen Sie zunächst eine Sichtüberprüfung der Teile
durch. Beschädigte Teile bitte sofort reklamieren
oder bei Zweifeln mit dem Fachhändler bzw. dem Her-
steller kontakt aufnehmen.
m Tragen Sie ihre Sicherheitsaustrüstung (Schutzklei-
dung, Sicherheitsschuhe, Handschuhe,...)!
Verwenden Sie ausschließlich das beiliegende Monta-
gematerial.
Hinweis: Stecken Sie Schrauben mit einer Scheibe
jeweils von außen nach innen ein, sichern Sie Verbin-
dungen mit einer Scheibe und Muttern von innen.
Hinweis: Ziehen Sie die Muttern und Schrauben
während der Montage nur so weit an, dass diese nicht
herabfallen können.
7.1 Montage
1. Arbeits- bzw. ‚Montageplatz
•
Zur Montage sollten es mindestens 2 Personen sein
•
Durch das große Gewicht, der Seilwinde, muss ein
Kran vorhanden sein.
•
Befestigter stabiler Standplatz
•
Beleuchteter Montageplatz
•
Ölauffangmatte unterlegen da kleinere Mengen Öl
austreten könnten.
2. Montieren des Steuerhebels an dem Ventil der
Anbauseilwinde.
•
Schrauben sie den Steuerhebel (Abb.4), mit der
bereits verschraubten Kontermutter, an das Ein-
schraubloch des Steuerventils (Anbauseilwinde) ein
(Abb.19).
•
Drehen sie nun den Steuerhebel mit Handkraft an.
•
Nun kontern sie den Steuerhebel mit der ver-
schraubten Mutter (Abb.20).
3. Anbau der Anbauseilwinde an den Rahmen des
Spalters.
•
Falls die Montagelöcher, am Rahmen des Spalters,
nicht vorhanden sind. Können sie diese, anhand
der Maßskizze (Abb.26), bohren und entgraten.
4. Anschließen der Hydraulikleitungen.
•
Druckschlauch (Abb.9/b) vom Steuerventil (Abb.
9/a) des Spalters und Pumpe oder Wechselventil
(Abb.9/d) abschrauben (wird nicht mehr benötigt)
•
Rücklaufschlauch(Abb.9/c) vom Steuerventil (9/a)
abschrauben.
•
Anbauseilwinde an den Rahmen des Spalters
(Abb. 10) mit dem Befestigungsmaterial (Abb.3)
anschrauben (Abb.11) und festziehen.
•
Mitgelieferten Druckschlauch (Abb.6) an Pumpe
oder Wechselventil (Abb.12/b) und Steuerventil
Anbauseilwinde (Abb.12/a) anschließen.
•
Druckschlauch (Abb. 5) zur Druckweiterführung
vom Steuerventil Anbauseilwinde (Abb.13/a)
zum Steuerventil Spalter (Abb.14/a) anschließen.
(Steuerventileingang ist mit der Kennzeichnung P
erkennbar)
•
Rücklaufschlauch (Abb.7) an Steuerventil Anbaus-
eilwinde (Abb.15/a) anschließen.
•
L-Verbindungsstück (Abb.8/a) ist im Lieferzustand
mit dem Reduzierstück (Abb.8/b) leicht ver-
15 І 22
