7.
Wählen Sie mit der Seitentaste Halbb./Zeile die
jeweils gewünschte Option U Zeile n (ungerade) oder
G Zeile n (gerade) für 525/NTSCSignale bzw. Zeile
n für 625/PAL oder SECAM-Signale.
8.
Positionieren Sie mit dem Mehrzweckknopf die
horizontale Linie in dem betreffenden Bereich.
Dadurch wird der Halbbild/Zeile-Triggerwert des
Oszilloskops auf das Halbbild und die Zeile an der
Position der Linie eingestellt.
9.

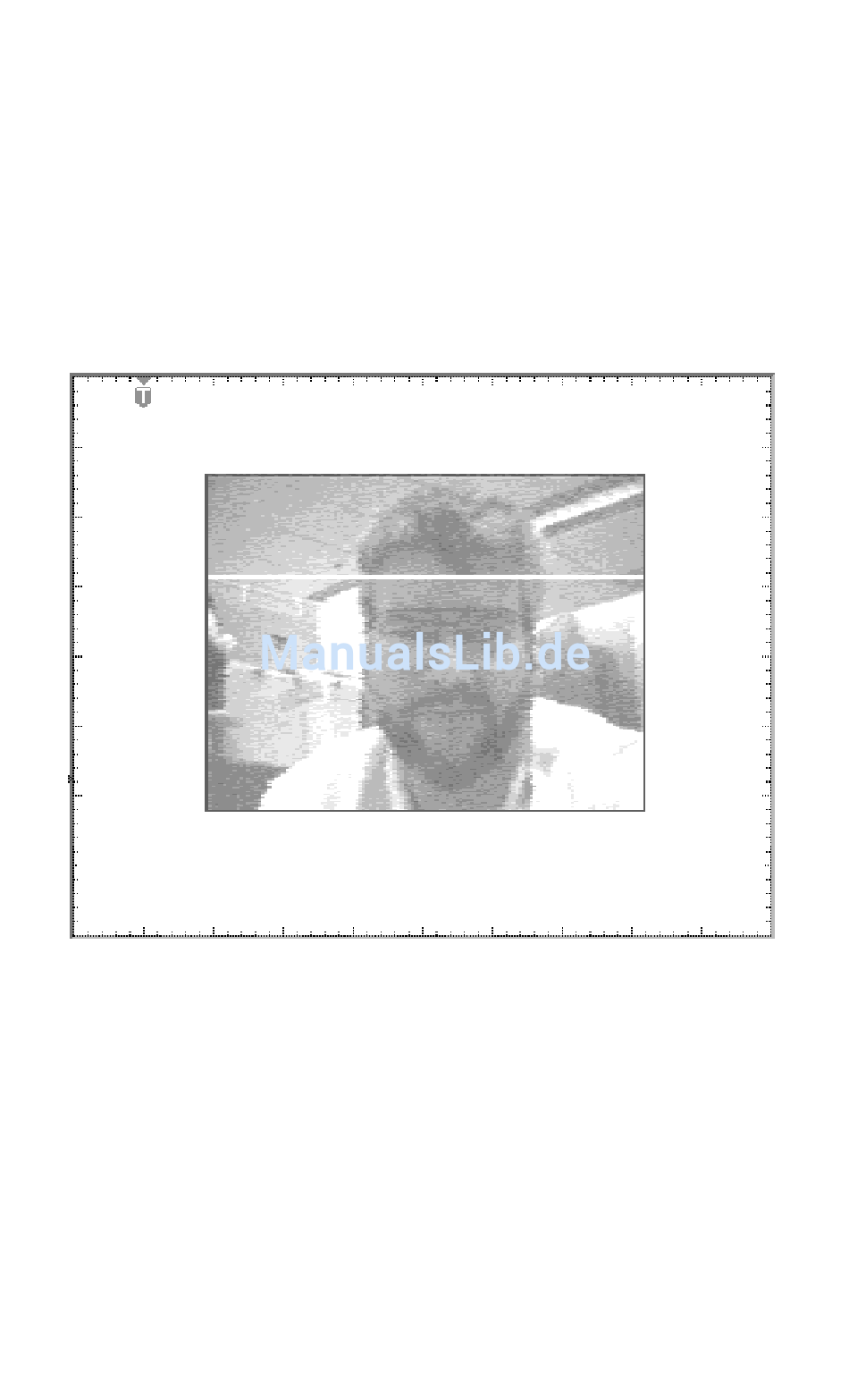

Schalten Sie mit der Taste Bild den Videobild-Modus
aus. Das Oszilloskop gibt das Videosignal wieder.
26
