- Seite 1 O110 D Aktiver Studio-Regelautsprecher Installation und Bedienung...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Das Gerät wurde von KLEIN+HUMMEL gemäß IEC 92 (sec) 39 gebaut und hat unser Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Hinweise und Warnvermerke beachten, die in der Bedienungsanleitung enthalten sind. Das Gerät entspricht der Schutzklasse I (schutzgeerdet). -
Seite 3: Inhaltsverzeichnis

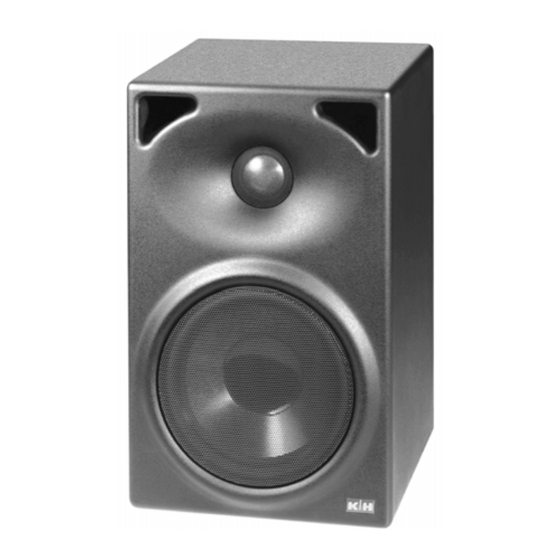

Aktiver Studio-Regielautsprecher KLEIN + HUMMEL O 110 D Installation - Bedienung Bild 1: Frontansicht O 110 D Bild 2: Rückseite O 110 D Inhaltsverzeichnis: 1.6.2 BNC - Eingang...........5 Sicherheitshinweise..........2 1.6.3 Pegelsteller ATT.........5 1.6.4 Schalter INPUT SELECT......5 Inhaltsverzeichnis..........3 1.6.5 Equalization..........5 1. Anschluss und Inbetriebnahme......4 1.6.6 Ground Lift..........6 1.7 Anzeigefunktionen.........6 1.1 Betriebsbedingungen........4... -
Seite 4: Anschluss Und Inbetriebnahme
1. Anschluss und Inbetriebnahme 1.3 Netzanschluss Die Verstärker-Elektronik ist für eine Netzspan- Bitte beachten Sie unbedingt die auf Seite 2 nung von 230 Volt / 50-60 Hz ausgelegt. Für den aufgeführten Sicherheitshinweise ! Export sind Sonderausführungen mit anderen Netzspannungen lieferbar. Falls ein Stecker des 1.1 Betriebs-Bedingungen Netzkabels gegen einen anderen Stecker ausge- tauscht werden muss, ist auf die Schutzerdung... -
Seite 5: Bnc - Eingang
1.6.2 BNC - Eingang (DIGITAL INPUT/ 1.6.2.4 Quelle 2x S/P-DIF oder 2x AES 3id THROUGH) An den unsymmetrischen Digitaleingang mit 75 Ohm Wellenwiderstand sind digitale Tonquellen nach S/P-DIF oder AES 3id anzuschließen. Die ankommende digitale Signalleitung muss einmal am äußersten Ende mit einem 75 - Ohm - Wider- stand abgeschlossen werden, da kein interner Abschluss vorgesehen ist. -
Seite 6: Ground Lift
Schalter zur Entzerrung des Tieftonbereiches, liegt Achtung! Der Schutzleiter der Netzzu- ein vierstufiger Schalter, der mit MID bezeichnet leitung darf in keinem Falle - auch nicht ist. Die Schalterstellungen sind für folgende Posi- probeweise - unterbrochen werden! tionen gedacht: 1.7 Anzeigefunktionen Position 0 = freie Aufstellung Als Statusanzeige für den Lautsprecher dient das... -
Seite 7: Gehäusepflege
1.8 Gehäusepflege Reinigungsmittel angefeuchtetes Tuch verwendet Das Gehäuse des aktiven Studio-Regie- werden. Keinesfalls geeignet sind chemische Mit- lautsprechers O 110 D hat eine lackierte Oberflä- che. Um die Oberfläche der Lackierung nicht zu tel oder Reinigungsmittel mit Scheuerzusätzen. beschädigen, wird sorgfältige Behandlung empfoh- len. - Seite 8 Bild 8: Freifeldübertragungsmaß Bild 9: Klirrdämpfung kges., k2 und k3 in 1m, Schall- druck 95 dB/SPL Bild 10: Gruppenlaufzeit Bild 11: Zerfallsdiagramm Bild 12: Ortsanpassung BASS (obere Kurvenschar) und MID (untere Kurvenschar) Seite 8 Aktiver Studio - Regielautsprecher O 110 D...
-
Seite 9: Gewährleistung
3. Gewährleistung Alle KLEIN + HUMMEL - Produkte durchlaufen vor Die Verjährung der Gewährleistungsansprüche rich- dem Versand zahlreiche Qualitäts- und Funktions- tet sich nach den Allgemeinen Geschäftsbedingun- kontrollen. An die eingebauten Halbleiter werden ex- gen der KLEIN + HUMMEL GmbH. Wir behalten uns trem strenge Prüfanforderungen gestellt. - Seite 10 Abschluss 75 Ohm an BNC - Buchse (externer Abschlusswiderstand, nicht im Lieferumfang) Empfindlichkeit -12,5 dBFs Stufenlose Dämpfung 0...24 dB Schalter INPUT SELECT analog / digital links / digital mono / digital rechts Digitalwandler Auflösung, Prinzip 24 bit DA, Delta - Sigma Abtastrate 32 - 96 kHz Ortsentzerrung...
- Seite 11 K+H Vertriebs- und Entwicklungsgesellschaft mbH 30900 Wedemark, Germany Tel. +49 (5130) 58 48 0 Fax +49 (5130) 58 48 11 www.klein-hummel.de Printed 12/07 518149...
