- Seite 1 Ultra Kompakt-Lautsprecher Installation Bedienung 058-D0137 Version 06/04 KLEIN + HUMMEL GmbH Tel.: + 49 - (0)711 - 45893 - 0 Fax: + 49 - (0)711 - 45893 - 35 e-Mail: info@klein-hummel.de Zeppelinstrasse 12 • 73760 Ostfildern/Germany Internet: www.klein-hummel.de...
- Seite 2 Bitte vor Gebrauch lesen und für späteren Gebrauch aufbewahren! Das Gerät wurde von KLEIN+HUMMEL gemäß IEC 92 (sec) 39 gebaut und hat unser Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in der Bedienungsanleitung enthalten sind.
-
Seite 3: Installation - Bedienung

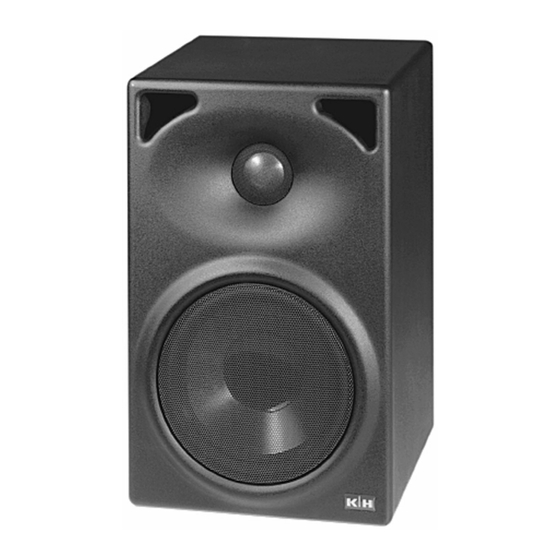

Ultra Kompakt-Lautsprecher X 5/N und P X 5/H Installation - Bedienung Bild 1: Front- und Rückansicht des P Bild 2: Eingang/Anschluss, P X 5/N und P X 5/H Bild 3: Leistungs-Umschalter, P X 5/H Seite 3... - Seite 4 Vorbemerkung Der Kompakt Beschallungs-Lautsprecher P ist von dem aktiven Studio-Regielautsprecher O 110 abgeleitet und vereint in sich die meisten der heraus- ragenden Eigenschaften dieses Lautsprechers. Er wird in den beiden Ausführungen P X 5/N (Anschluss niederohmig, 8 Ohm) und P X 5/H (Anschluss 100 V, 166 Ohm) geliefert.
- Seite 5 2. Diagramme Die hervorragenden akustischen Eigenschaften des den durch modernste messtechnische Untersuchun- Kompakt Beschallungs-Lautsprecher P X 5 wer- gen bestätigt. Die folgenden Diagramme sind nur ein kleiner Auszug aus diesen Messungen. Bild 4: Horizontales Abstrahlverhalten Bild 5: Vertikales Abstrahlverhalten Der Einsatz des neuen Werkstoffes LRIM (Low Reso- Hochtöner ein elliptisches Horn.
- Seite 6 Bild 8: Klirrfaktor bei 95 dB Schalldruck Bild 9: Zerfallsdiagramm Das Zerfallsdiagramm zeigt das hervorragende Aus- schwingverhalten des Lautsprechers ohne Partial- schwingungen und stehende Wellen. 3. Gewährleistung Alle KLEIN + HUMMEL - Produkte durchlaufen vor zugesicherten Eigenschaften aufweist. dem Versand zahlreiche Qualitäts- und Funktions- Voraussetzung für die Anerkennung von Gewährlei- kontrollen.
-
Seite 7: Technische Daten
Technische Daten X 5/N X 5/H Funktionsprinzip direktstrahlend, Bassreflex 2-Wege, passiv Schalldruck in 1 m Abstand bei 1 Watt 87,0 dB/SPL 86,0 dB/SPL Frequenzbereich passiv (interne Weiche) 72 Hz - 24 kHz +- 3 dB 72 Hz - 24 kHz +- 3 dB Nennbelastbarkeit 80 Watt 60 Watt...
