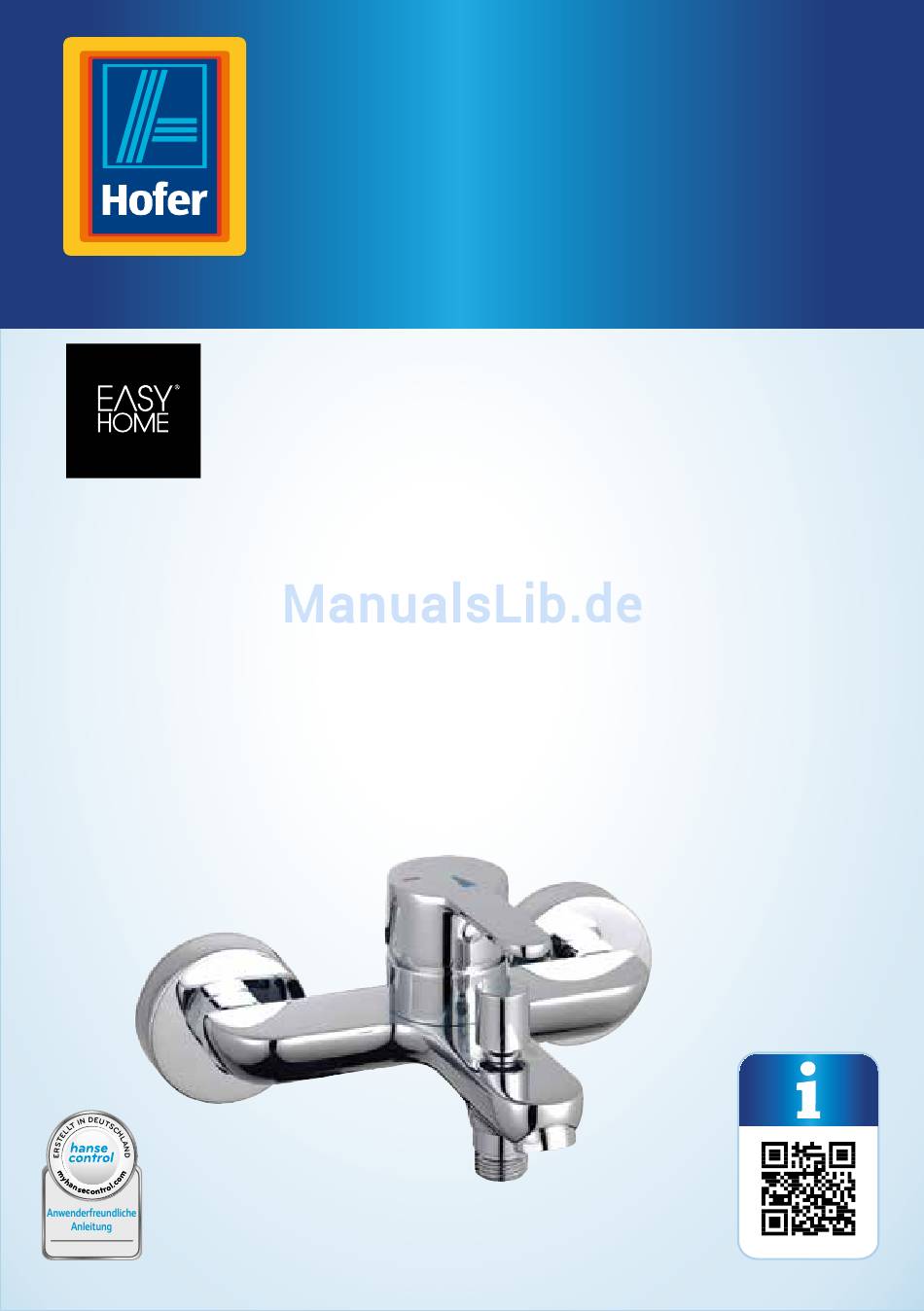

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. EINHEBEL-WANNENFÜLL- UND BRAUSEMISCHER ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................3 Verwendung ................4 Lieferumfang/Teile .............6 QR-Codes ................7 Allgemeines .................8 Bedienungsanleitung lesen und aufbewahren ....8 Zeichenerklärung ..............8 Sicherheit ................9 Bestimmungsgemäßer Gebrauch ........9 Sicherheitshinweise ..............9 Erstinbetriebnahme ............12 Wannenfüllmischer und Lieferumfang prüfen ....12 Wannenfüllmischer montieren..........12 Bedienung ................. - Seite 5 ‚ ...
-
Seite 6: Lieferumfang/Teile
Lieferumfang/Teile Mischerhebel* Kunststoffabdeckung (Warm-/Kaltplakette)* Innensechskantschraube* Kartuschenabdeckring* Kartuschensicherungsring* Umschaltknopf Wannenfüll-/Brausebetrieb Anschluss Brauseschlauch (½“) Überwurfmutter, 2× Dichtung, 2× Rosette, 2× S-Anschluss mit Geräuschdämpfer*, 2× Verbrühschutzring Kartusche* Innensechskantschlüssel 2,5 mm * vormontiert... -
Seite 7: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 8: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Einhebel-Wannenfüll- und Brausemischer (im Folgenden nur „Wannenfüllmischer“ genannt). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfäl- tig durch, bevor Sie den Wannenfüllmischer einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden am Wan- nenfüllmischer führen. -
Seite 9: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Wannenfüllmischer ist ausschließlich zur Regulierung des Warm- und Kaltwas- serzuflusses konzipiert. Der Wannenfüllmischer ist nur zur Installation an Badewan- nen vorgesehen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann erhebliche Unfallgefahren oder Sachbeschädigungen verursachen. Der Wannenfüllmischer ist für den Betrieb von Durchlauferhitzern geeignet, wenn der Durchlauferhitzer für den Betrieb mit einem mechanisch einstellbaren Mischer geeignet ist. - Seite 10 Sicherheit WARNUNG! Gefahren für Kinder und Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten (beispielswei- se teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Dieser Wannenfüllmischer kann von Kindern sowie von Perso- nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren...
- Seite 11 Sicherheit HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Wannenfüllmischer kann zu Be- schädigungen des Wannenfüllmischers führen. − Stellen Sie vor der Montage die Wasserzufuhr zu Ihren Wohn- räumen ab. − Achten Sie bei der Montage darauf, dass alle Dichtungen kor- rekt auf den Dichtflächen aufliegen. −...
-
Seite 12: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Wannenfüllmischer und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Wannenfüll- mischer schnell beschädigt werden. − Gehen Sie beim Öffnen sehr vorsichtig vor. 1. Nehmen Sie den Wannenfüllmischer aus der Verpackung. 2. -
Seite 13: Bedienung
Bedienung Für diesen Arbeitsschritt benötigen Sie einen Gabelschlüssel SW 30 mm (nicht im Lieferumfang enthalten). 1. Rauen Sie die 1/2“-Gewinde (die kleineren Gewinde) der S-Anschlüsse einem alten Sägeblatt oder mit etwas grobem Sandpapier an. 2. Dichten Sie die 1/2“-Gewinde mit Hanffaser oder Dichtband (nicht im Lieferumfang) ab. -
Seite 14: Eco-Funktion (Wasser-Spareffekt)
Bedienung Eco-Funktion (Wasser-Spareffekt) Die Kartusche dieses Wannenfüllmischers verfügt über eine Eco-Funktion – er- kennbar an dem leichten Widerstand in der Hebelführung. Diese Funktion begrenzt den Wasserdurchfluss. Dadurch können Sie bis zu 50 % Wasser einsparen (siehe Abb. E). 1. Heben Sie den Mischerhebel , bis Sie einen leichten Widerstand spüren ... - Seite 15 Bedienung Die Kartusche dieses Wannenfüllmischers verfügt über einen Verbrühungsschutz. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung, siehe Abb. B / I). Verändern Sie die Einstellung des Verbrühschutzringes erst, nachdem Sie den Wannenfüllmischer montiert haben. Für diesen Arbeitsschritt benötigen Sie den mitgelieferten 2,5-mm- Innensechskantschlüssel und einen kleinen Schlitz-Schraubendreher (nicht im Lieferumfang enthalten).
-
Seite 16: Einstellung Des Verbrühschutzringes
Bedienung Einstellung des Verbrühschutzringes 1. Ziehen Sie den Verbrühschutzring von der Kartusche 2. Drehen Sie den Verbrühschutzring im Uhrzeigersinn bis zur der gewünschten Stellung und setzen Sie den Ring auf die Kartusche zurück: − Heißwasser-Durchflussmengenbegrenzung deaktivieren: Stecken Sie den Ring wieder auf (neutrale Stellung, siehe Schritt I in Abb. B). −... -
Seite 17: Reinigung Und Pflege
Reinigung und Pflege 8. Setzen Sie die neue Kartusche vorsichtig in den Armaturenkörper ein. Achten Sie darauf, dass die Dichtung unter der Kartusche korrekt in ihrem Sitz liegt und die Führungen in den dafür vorgesehenen Öffnungen sind. 9. Schrauben Sie den Kartuschensicherungsring wieder auf die Kartusche und zie- hen Sie ihn fest. -
Seite 18: Trinkbarkeit Von Leitungswasser
Säuglingsnahrung und/oder während der Schwangerschaft für die Zuberei- tung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglin- ge und Kleinkinder besonders gesundheitsschädlich. Technische Daten Modell: NI023DISECO-HOFER Artikelnummer: 62595 Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. - Seite 19 Da bin ich mir sicher. VERTRIEBEN DURCH: EISL SANITÄR GMBH MATTSEER LANDESSTRASSE 8 5101 BERGHEIM AUSTRIA KUNDENDIENST 62595 00800-87934629 service@eisl.at JAHRE MODELL: GARANTIE NI023DISECO-HOFER 08/2017...
