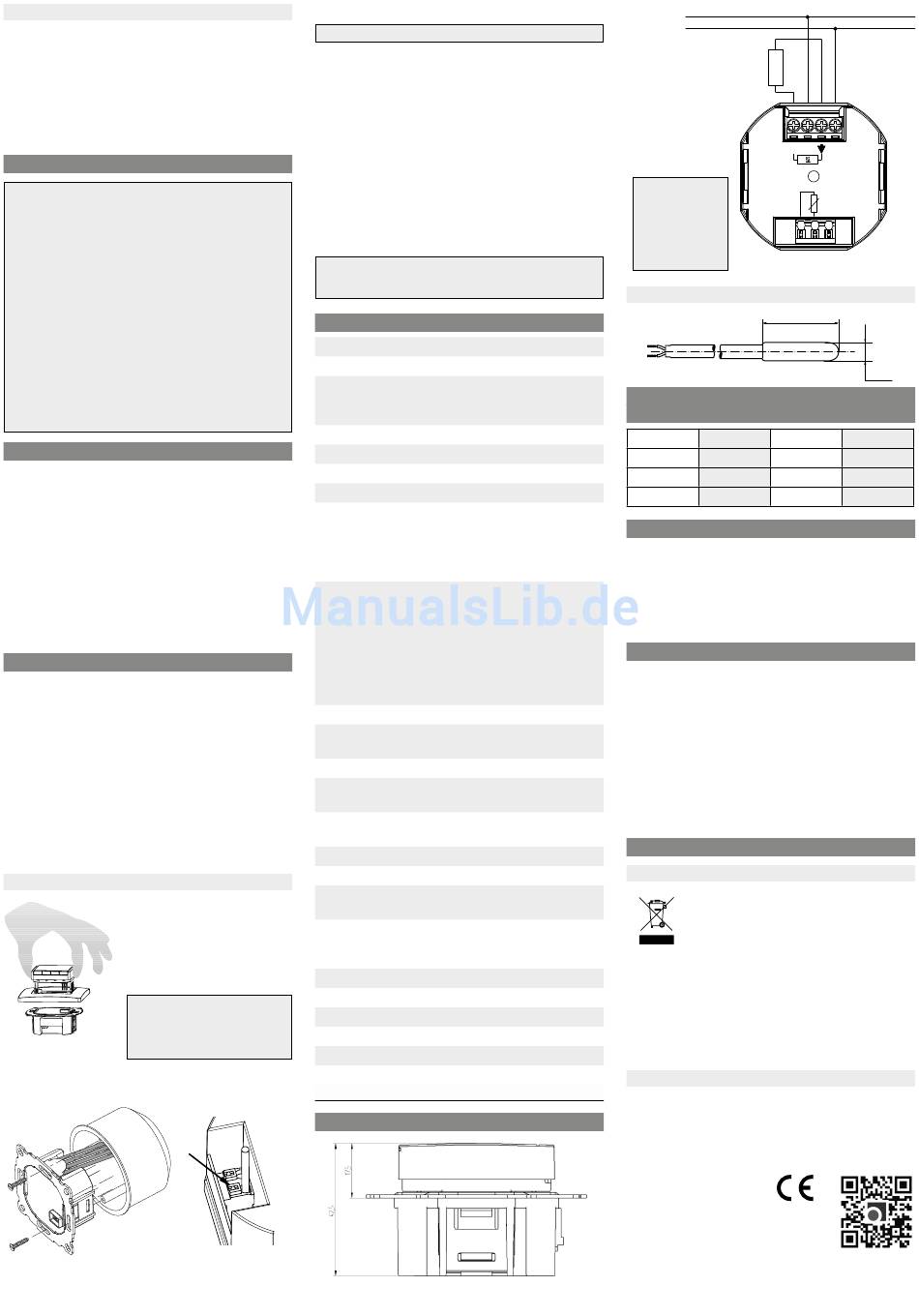

Fehlerbeseitigung
1. Es wird zu spät warm: Stimmen die program-
mierten Schaltzeiten und die Uhrzeit? (siehe 4.1)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe 4.2)
3. Der Raum wird zu langsam warm:
Die Bodentemperatur wird ggf. durch den
Begrenzer limitiert (siehe 4.1)
5. Installation
Achtung!
Das Gerät darf nur durch einen Elektro-Fach-
mann geöffnet und gemäß dem Schaltbild
im Gehäusedeckel bzw. dieser Anleitung ins-
talliert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten.
Um die Anforderungen der Schutzklasse II zu
erreichen, müssen entsprechende Installations-
maßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische
Gerät dient der Regelung der Temperatur aus-
schließlich in trockenen und geschlossenen
Räumen, mit üblicher Umgebung. Das Gerät
entspricht der EN 60730, es arbeitet nach der
Wirkungsweise 1C.
6. Verwendung
Der elektronische Raumtemperaturregler ERBK
kann verwendet werden zur Regelung der
Raumtemperatur in Verbindung mit:
• Elektrischen Fußbodenheizungen
(wenn die Bodentemperatur auf einen maximalen
Wert begrenzt werden muss).
• Warmwasser-Fußbodenheizungen in Verbindung
mit elektrothermischen Stellantrieben.
Zur Ermittlung der Bodentemperatur wird der
Fern fühler EEF / 33 kOhm (im Lieferumfang enthal-
ten) benötigt.
7. Montage
Der Regler soll an einer Stelle im Raum montiert
werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern /
Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm
(„55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter
Folge
Achtung!
Montage nur in nicht-
leitenden (Kunststoff )
Unterputzdosen.
Zum Einführen oder Entfernen eines flexiblen
Drahtes den Betätiger eindrücken.
Die Drähte müssen so montiert werden, dass der
Kunststoff streifen als Isolation zur Befestigungs-
schraube wirkt.
Elektrischer Anschluss
Achtung: Zuleitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für massive und flexible Leiter, Querschnitt 1 bis
2,5 mm
2
Anschluss des Fernfühlers
Zum Betrieb ist ein Fernfühler notwendig. Dieser
Fühler (mit Fühlerhülse) sollte so montiert werden,
dass die zu regelnde Temperatur richtig erfasst
werden kann. Der Fühler muss in einem Schutzrohr
mit Fühlerhülse verlegt werden. Dies erleichtert
einen späteren Austausch. Der Fernfühler kann mit
einer 2-adrigen Leitung für 230 V verlängert wer-
den. Enge Parallelführung mit Netzleitungen z. B.
im Kabelkanal, ist zu vermeiden.
Achtung!
Die Fühlerleitungen führen Netzspannung.
8. Technische Daten
Bestellbezeichnung
ERBK
Spannungsversorgung
230 V AC 50 Hz (207 ... 253 V)
Temperatur-Einstellbereich
Raum
5 °C ... 30 °C; in 0,5 °C Schritten
Boden
15 °C ... 40 °C; in 0,5 °C Schritten
Temperaturanzeige
0,5 °C Schritte
Frostschutz
5 °C
Minimale Schaltzeit
1 Minute
Gangreserve
~ 10 Jahre
Ausgang
Relais Öffnerkontakt (thermisch),
potential-gebunden;
werkseitige Umstellung auf
Schließerkontakt (thermisch)
(auf Anfrage)
Eingang „ECO"
230 V (über gleichen FI) z. B. ext.
(Klemme Rückseite)
Zeitschaltuhr oder Fensterkontakt usw.,
Einstellbereich: Aus, 0,5 ... 15 °C
Werkseinstellung = 4°C,
Änderung auf Anfrage.
Temperatur-Absenkung um diesen
Wert / Anhebung bei Kühlen.
Maximale Leitungslänge bis zu 50 m.
Schaltstrom
10 mA ... 10 (4) A, 230 V~
Ausgangssignal
Pulsweitenmodulation (PWM)
Zykluszeit = 10 Minuten
Leistungsaufnahme
~ 1,2 W
Fernfühler
EEF / 33 kOhm, Länge 4 m
kann bis 50 m verlängert werden
Umgebungstemperatur
Betrieb 0 °C bis 40 °C
(ohne Betauung)
Lagerung
–20 °C bis 70 °C (ohne Betauung)
Bemessungs-Stoßspannung 4 kV
Temperatur für die
75 ± 2 °C
Kugeldruckprüfung
Spannung und Strom
230 V, 0,1 A
für Zwecke der EMV-
Störaussendungsprüfungen
Schutzart
IP 30
Schutzklasse
II (siehe Achtung)
Softwareklasse
A
Verschmutzungsgrad
2
Gewicht (mit Fernfühler)
~ 280 g
Energie-Klasse
IV = 2 %
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
9. Schaltbild / Maße
Tragring über Tapete montieren
230V~ 50Hz
N
L
Last /
Load
N
Achtung!
Länge der
Sensor
Abisolierung
der Drähte
max. 8 mm.
Fernfühler EEF / 33 kOhm
20
10. Widerstandstabelle
für Fernfühler EEF / 33 kOhm
Temperatur
Widerstand
Temperatur
10 °C
66,8 kΩ
30 °C
20 °C
41,3 kΩ
40 °C
25 °C
33 kΩ
50 °C
11. Frostschutz
Sinkt die Temperatur unter 5 °C wird Frostschutz
aktiviert. Dies gilt auch für den Fall, dass eine
KOMFORT-Temperatur von 5 °C eingestellt wurde.
Frostschutz ist auch in der Betriebsart OFF = Aus
aktiv. Bei Frostschutz wird rechts in der Anzeige
FROST angezeigt
12. Fehleranzeigen
Im Falle eines Fehlers wird ERRx angezeigt, der
Regler schaltet die Heizung aus, Anzeige = OFF
ERRx
ERR1:
Fernfühler Unterbrechung
ERR2:
Fernfühler Kurzschluss
ERR3:
Unterteil oder Oberteil sind nicht von
Halmburger
ERR4:
Kommunikation zwischen Ober- und
Unterteil ist gestört
ERR5:
Gerätestörung
13. Allgemeines
Entsorgung
Entsorgung von Altgeräten in Deutschland:
Geräte mit abgebildeter Kennzeichnung (durch-
gestrichene Mülltonne) gehören nicht in den
Restmüll. Das Elektro- und Elektronikgerätegesetz
(ElektroG) gewährleistet eine kostenlose
Rückgabe bei Ihrer kommunalen Sammelstelle.
Weitere Informationen zu diesem Thema erhalten
Sie bei uns.
Entsorgung von Altgeräten außerhalb
Deutschlands: Die Entsorgung hat nach den
gesetzlichen Vorschriften des jeweiligen Landes
zu erfolgen.
Hinweis
Die Produkte sind nicht für den Export in die USA,
USA-Territorien und Kanada bestimmt. Im Weiteren
dürfen die Produkte nicht in Kraft-, Luft-, Schienen-
und / oder Wasserfahrzeuge eingebaut werden.
Halmburger GmbH
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb.
Deutschland
www.halmburger.eu
Halmburger ist ein eingetragenes Warenzeichen der
Halmburger GmbH, Abbildungen ähnlich, technische
Änderungen vorbehalten.
N
L
ECO
Ø7,8
Widerstand
26,3 kΩ
17,0 kΩ
11,3 kΩ
