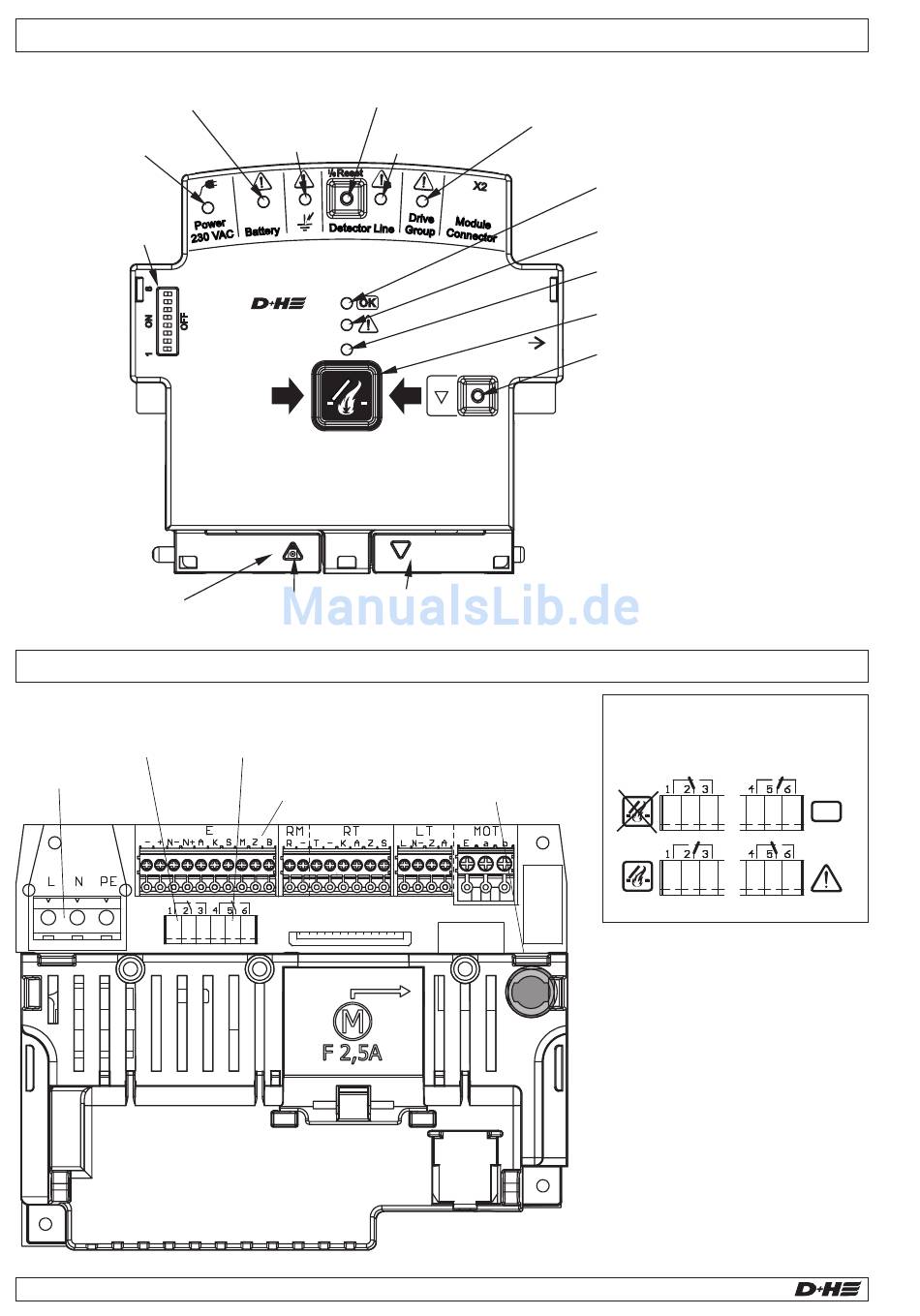

Übersicht Bedienelemente
Anzeige "Akku-Störung"
Anzeige "Netz"
DIP-Schalter
(siehe S.9)
S1
Taster
"Lüftung-AUF"
Ansicht Grundplatine
Melderelais 1
max. 60 V / 1 A
Netzanschluss
8/36
RZN 4503-T
Taster "Linie EIN / AUS"
Anzeige "Störung
Erdschluss"
Anzeige
"Nicht ZU"
Melderelais 2
max. 60 V / 1 A
Klemmenbelegung
siehe rechts
Anzeige "Gruppen-
Störung"
Anzeige "Linien-
Störung"
Service
X1
Taster
"Lüftung-ZU"
Sicherung
ANTRIEBE F 2.5 A
Deutsch
Anzeige "Betrieb OK"
Anzeige "Sammelstörung"
Anzeige "Alarm"
Taster "RWA-AUF, Alarm"
Taster "RWA-ZU, Rücksetzen"
Melderelais
Werkseinstellungen
– : notversorgtes Potential -
+ : notversorgtes Potential +
N– : nicht notversorgtes Potential -
N+ : nicht notversorgtes Potential +
A : Sammelalarm
K : Kontrolle
S : Sammelstörung
M : Ansteuerung Haftmagnete
(max. 200 mA)
Z : Eingang, Zentralfunktion
Schließen der Gruppe
B : BMZ-Eingang
99.825.18 2.4/03/18
