Technische Daten
Typ
Versorgung
Leistung
Leistung in Standby
Ausgangsspannung
Restwelligkeit
Ausgangsnennstrom
Anzahl Linien / Gruppen *
Brandmelder je Linie
RWA-Taster je Linie
Strom je Gruppe **
Betriebsart
- Überwachung
- Alarm / Lüftung
Gehäuse
Farben
Schutzart
Schutzklasse
Temperaturbereich
Abmessungen BxHxT
VdS Anerkennungs-Nr.
* D+H Antriebe mit RWA-Schnelllauf (HS) werden unterstützt.
** Der Gesamtstrom der Zentrale darf dabei nicht überschritten werden.
24 V - Notversorgung
Notversorgungszeit: 72 Stunden.
Nur VdS - zugelassene Akkus verwenden!
1 x 12V / 3,4 Ah ±15 % (Typ 8)
Bei Anschluss von D+H Alarmmitteln:
3A Gesamtstrom darf nicht überschritten werden,
evtl. Reduzierung des Antriebstroms.
Notversorgungszeit von 72 Stunden kann im
Alarmfall unterschritten werden.
Gesamt-Ruhestrom (Alarmmittel und +N)
darf 0,25 A nicht überschreiten.
Akkumulator Kontrolle TD
T Temperaturgeführte Ladung des Akkumulators
D Discharge control = Entladungskontrolle. Bei
Netzausfall und einer Tiefenladung des Akku-
mulators schaltet sich die Zentrale ab. In diesem
Fall ist kein Rauchabzug mehr gewährleistet.
Auch eine Störung wird nicht mehr angezeigt.
99.825.18 2.4/03/18
RZN 4503-T
230 VAC, 50 Hz, +10%, -15%
100 VA
< 5 W
24 VDC
U
< 0,5 V; < 1 %
ss
3 A
1 / 1
max. 14 Stk.
max. 8 Stk.
max. 3 A
Dauerbetrieb
Kurzzeitbetrieb, 30% ED
Aluminium
orange, grau, rot, blau, gelb
IP 30
II, mit Funktionserdung
-5 ... +40°C
156 x 232 x 83 mm
G 509006 (nur orange)
Deutsch

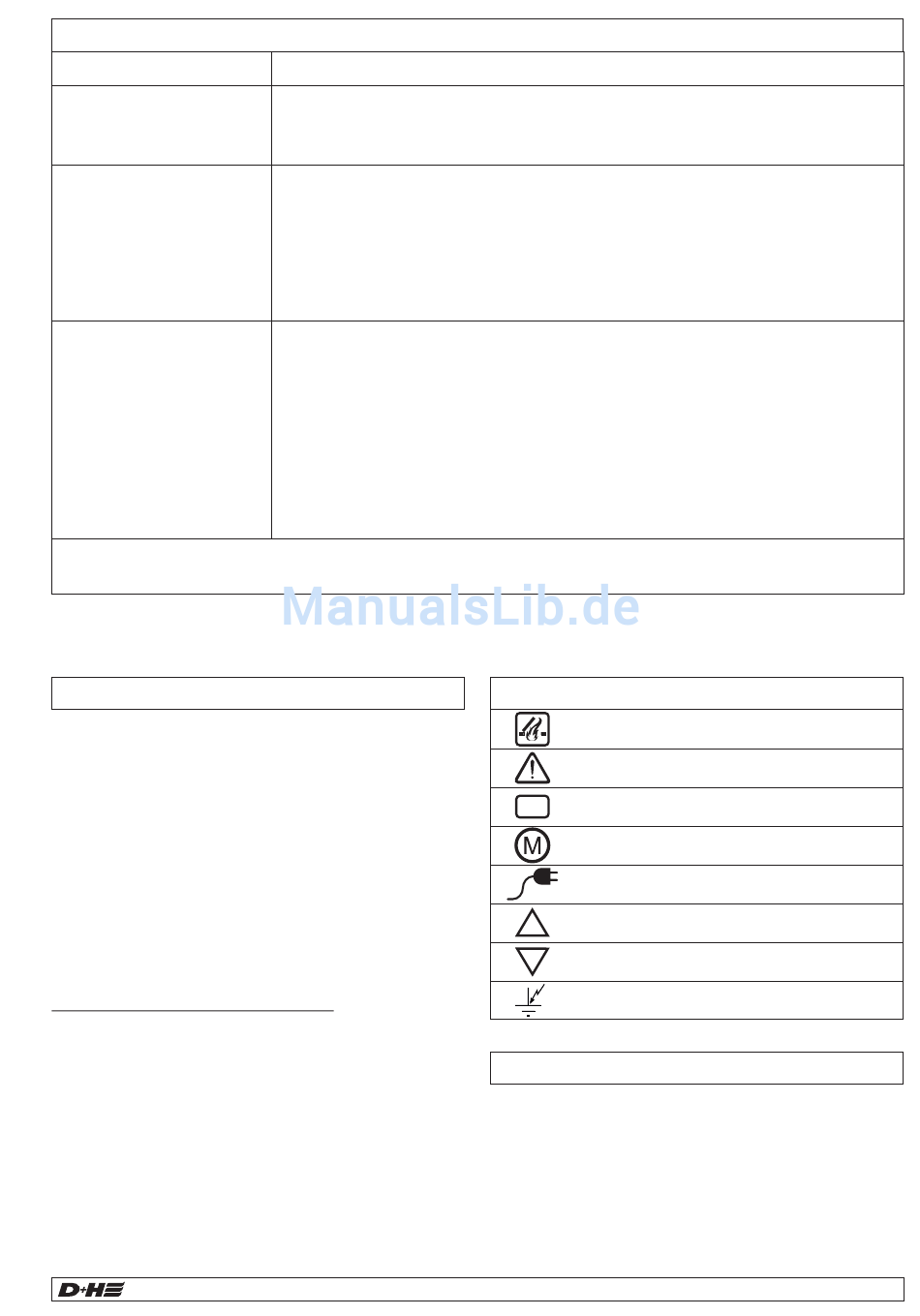

Piktogrammerklärung
RWA - Alarm
Störung
Zentrale okay
OK
D+H Fensterantrieb
Netz vorhanden
Lüftungstasterfunktion „AUF"
Lüftungs- / RWA - Tasterfunktion „ZU"
Erdschluss
Branderkennungselement
Die Zentrale verfügt über eine interne Messeinrichtung
zur Überwachung der Innentemperatur der Steuer-
einrichtung. Bei überschreiten der Innentemperatur von
72°C (verursacht durch Strahlungswärme eines Feuers
in der unmittelbaren Umgebung des Montagestandortes)
wird die gesamte RWA-Anlage unter Alarmbedingungen
notgeöffnet.
5/36
RZN 4503-T
