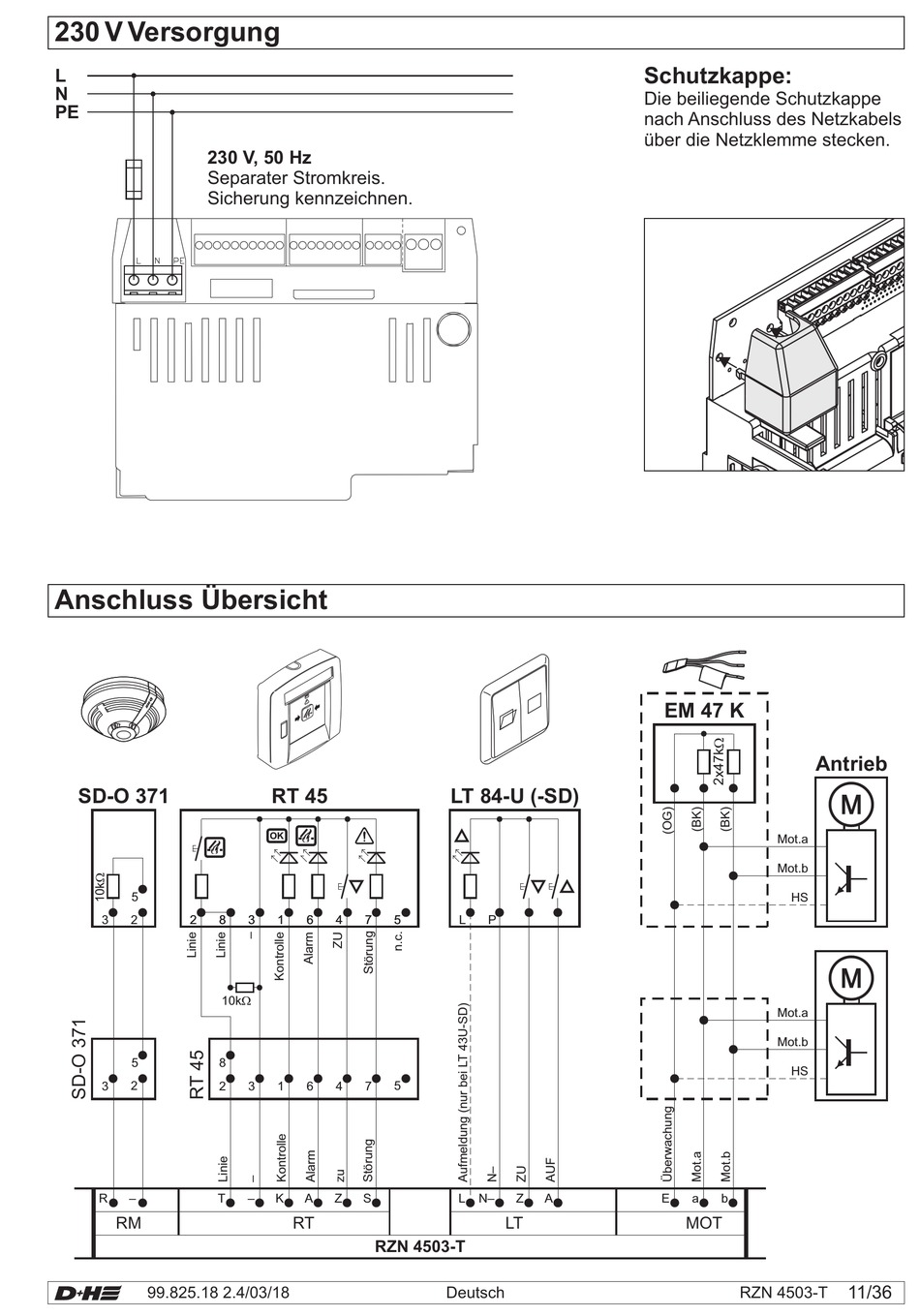

230 V Versorgung

L
N
PE
230 V, 50 Hz
Separater Stromkreis.
Sicherung kennzeichnen.
Anschluss Übersicht
SD-O 371
5
3 2 2 2 8 8
10kW
5 8
3 2 2
R – T
RM
99.825.18 2.4/03/18
O K
RT 45
OK
3 3 1 1 6 6 4 4 7 7 5 5
3 1 6 4 7 5
– K A Z S
RT
RZN 4503-T
LT 84-U (-SD)
L P
L N– Z A
LT
Deutsch
Schutzkappe:
Die beiliegende Schutzkappe
nach Anschluss des Netzkabels
über die Netzklemme stecken.
EM 47 K
Antrieb
Mot.a
Mot.b
HS
Mot.a
Mot.b
HS
E a b
MOT
RZN 4503-T
