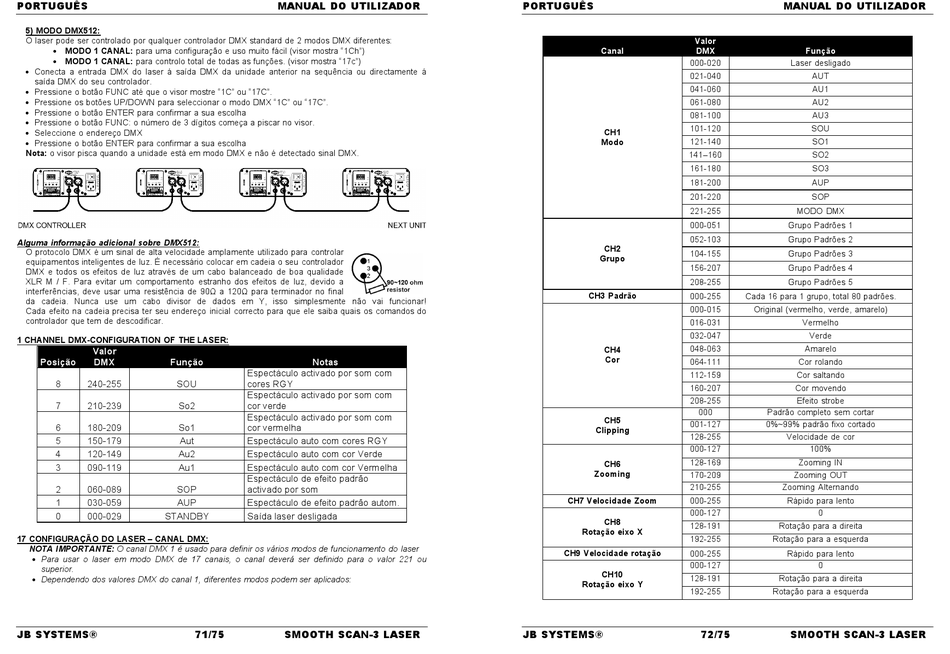

JBSYSTEMS Light SMOOTH SCAN-3 Bedienungsanleitung Seite 38

PORTUGUÊS
5) MODO DMX512:
O laser pode ser controlado por qualquer controlador DMX standard de 2 modos DMX diferentes:
 MODO 1 CANAL: para uma configuração e uso muito fácil (visor mostra "1Ch")
 MODO 1 CANAL: para controlo total de todas as funções. (visor mostra "17c")
 Conecta a entrada DMX do laser á saída DMX da unidade anterior na sequência ou directamente á
saída DMX do seu controlador.
 Pressione o botão FUNC até que o visor mostre "1C" ou "17C".
 Pressione os botões UP/DOWN para seleccionar o modo DMX "1C" ou "17C".
 Pressione o botão ENTER para confirmar a sua escolha
 Pressione o botão FUNC: o número de 3 dígitos começa a piscar no visor.
 Seleccione o endereço DMX
 Pressione o botão ENTER para confirmar a sua escolha
Nota: o visor pisca quando a unidade está em modo DMX e não é detectado sinal DMX.
Alguma informação adicional sobre DMX512:
O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar
equipamentos inteligentes de luz. É necessário colocar em cadeia o seu controlador
DMX e todos os efeitos de luz através de um cabo balanceado de boa qualidade
XLR M / F. Para evitar um comportamento estranho dos efeitos de luz, devido a
interferências, deve usar uma resistência de 90Ω a 120Ω para terminador no final
da cadeia. Nunca use um cabo divisor de dados em Y, isso simplesmente não vai funcionar!
Cada efeito na cadeia precisa ter seu endereço inicial correcto para que ele saiba quais os comandos do
controlador que tem de descodificar.
1 CHANNEL DMX-CONFIGURATION OF THE LASER:
Valor
Posição DMX Função
8 240-255 SOU
7 210-239 So2
6 180-209 So1
5 150-179 Aut
4 120-149 Au2
3 090-119 Au1
2 060-089 SOP
1 030-059 AUP
0 000-029 STANDBY
17 CONFIGURAÇÃO DO LASER – CANAL DMX:
NOTA IMPORTANTE: O canal DMX 1 é usado para definir os vários modos de funcionamento do laser
 Para usar o laser em modo DMX de 17 canais, o canal deverá ser definido para o valor 221 ou
superior.
 Dependendo dos valores DMX do canal 1, diferentes modos podem ser aplicados:
JB SYSTEMS® 71/75
MANUAL DO UTILIZADOR
Notas
Espectáculo activado por som com
cores RGY
Espectáculo activado por som com
cor verde
Espectáculo activado por som com
cor vermelha
Espectáculo auto com cores RGY
Espectáculo auto com cor Verde
Espectáculo auto com cor Vermelha
Espectáculo de efeito padrão
activado por som
Espectáculo de efeito padrão autom.
Saída laser desligada
SMOOTH SCAN-3 LASER
PORTUGUÊS
Valor
Canal DMX
000-020
021-040
041-060
061-080
081-100
101-120
CH1
121-140
Modo
141–160
161-180
181-200
201-220
221-255
000-051
052-103
CH2
104-155
Grupo
156-207
208-255
CH3 Padrão 000-255
000-015
016-031
032-047
048-063
CH4
Cor
064-111
112-159
160-207
208-255
000
CH5
001-127
Clipping
128-255
000-127
128-169
CH6
Zooming
170-209
210-255
CH7 Velocidade Zoom 000-255
000-127
CH8
128-191
Rotação eixo X
192-255
CH9 Velocidade rotação
000-255
000-127
CH10
128-191
Rotação eixo Y
192-255
JB SYSTEMS® 72/75
MANUAL DO UTILIZADOR
Função
Laser desligado
AUT
AU1
AU2
AU3
SOU
SO1
SO2
SO3
AUP
SOP
MODO DMX
Grupo Padrões 1
Grupo Padrões 2
Grupo Padrões 3
Grupo Padrões 4
Grupo Padrões 5
Cada 16 para 1 grupo, total 80 padrões.
Original (vermelho, verde, amarelo)
Vermelho
Verde
Amarelo
Cor rolando
Cor saltando
Cor movendo
Efeito strobe
Padrão completo sem cortar
0%~99% padrão fixo cortado
Velocidade de cor
100%
Zooming IN
Zooming OUT
Zooming Alternando
Rápido para lento
0
Rotação para a direita
Rotação para a esquerda
Rápido para lento
0
Rotação para a direita
Rotação para a esquerda
SMOOTH SCAN-3 LASER
