PORTUGUÊS

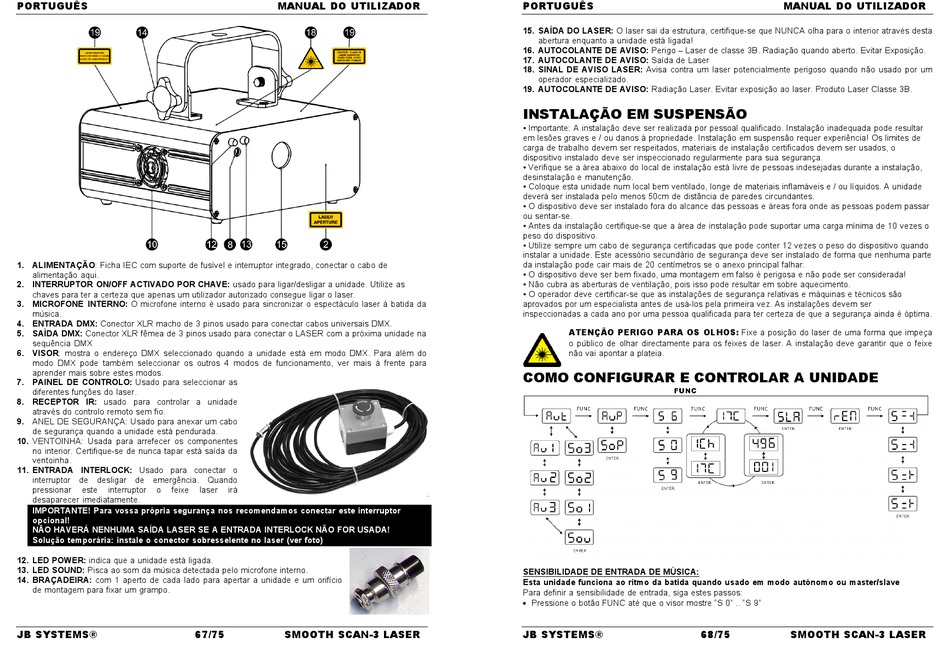

1. ALIMENTAÇÃO: Ficha IEC com suporte de fusível e interruptor integrado, conectar o cabo de
alimentação aqui.
2. INTERRUPTOR ON/OFF ACTIVADO POR CHAVE: usado para ligar/desligar a unidade. Utilize as
chaves para ter a certeza que apenas um utilizador autorizado consegue ligar o laser.
3. MICROFONE INTERNO: O microfone interno é usado para sincronizar o espectáculo laser á batida da
música.
4. ENTRADA DMX: Conector XLR macho de 3 pinos usado para conectar cabos universais DMX.
5. SAÌDA DMX: Conector XLR fêmea de 3 pinos usado para conectar o LASER com a próxima unidade na
sequência DMX
6. VISOR: mostra o endereço DMX seleccionado quando a unidade está em modo DMX. Para além do
modo DMX pode também seleccionar os outros 4 modos de funcionamento, ver mais á frente para
aprender mais sobre estes modos.
7. PAINEL DE CONTROLO: Usado para seleccionar as
diferentes funções do laser.
8. RECEPTOR IR: usado para controlar a unidade
através do controlo remoto sem fio.
9. ANEL DE SEGURANÇA: Usado para anexar um cabo
de segurança quando a unidade está pendurada.
10. VENTOINHA: Usada para arrefecer os componentes
no interior. Certifique-se de nunca tapar está saída da
ventoinha.
11. ENTRADA INTERLOCK: Usado para conectar o
interruptor de desligar de emergência. Quando
pressionar este interruptor o feixe
desaparecer imediatamente.
IMPORTANTE! Para vossa própria segurança nos recomendamos conectar este interruptor
opcional!
NÂO HAVERÁ NENHUMA SAÍDA LASER SE A ENTRADA INTERLOCK NÃO FOR USADA!
Solução temporária: instale o conector sobresselente no laser (ver foto)
12. LED POWER: indica que a unidade está ligada.
13. LED SOUND: Pisca ao som da música detectada pelo microfone interno.
14. BRAÇADEIRA: com 1 aperto de cada lado para apertar a unidade e um orifício
de montagem para fixar um grampo.
JB SYSTEMS® 67/75
MANUAL DO UTILIZADOR
laser irá
SMOOTH SCAN-3 LASER
PORTUGUÊS
15. SAÍDA DO LASER: O laser sai da estrutura, certifique-se que NUNCA olha para o interior através desta
abertura enquanto a unidade está ligada!
16. AUTOCOLANTE DE AVISO: Perigo – Laser de classe 3B. Radiação quando aberto. Evitar Exposição.
17. AUTOCOLANTE DE AVISO: Saída de Laser
18. SINAL DE AVISO LASER: Avisa contra um laser potencialmente perigoso quando não usado por um
operador especializado.
19. AUTOCOLANTE DE AVISO: Radiação Laser. Evitar exposição ao laser. Produto Laser Classe 3B.
INSTALAÇÃO EM SUSPENSÃO
• Importante: A instalação deve ser realizada por pessoal qualificado. Instalação inadequada pode resultar
em lesões graves e / ou danos à propriedade. Instalação em suspensão requer experiência! Os limites de
carga de trabalho devem ser respeitados, materiais de instalação certificados devem ser usados, o
dispositivo instalado deve ser inspeccionado regularmente para sua segurança.
• Verifique se a área abaixo do local de instalação está livre de pessoas indesejadas durante a instalação,
desinstalação e manutenção.
• Coloque esta unidade num local bem ventilado, longe de materiais inflamáveis e / ou líquidos. A unidade
deverá ser instalada pelo menos 50cm de distância de paredes circundantes.
• O dispositivo deve ser instalado fora do alcance das pessoas e áreas fora onde as pessoas podem passar
ou sentar-se.
• Antes da instalação certifique-se que a área de instalação pode suportar uma carga mínima de 10 vezes o
peso do dispositivo.
• Utilize sempre um cabo de segurança certificadas que pode conter 12 vezes o peso do dispositivo quando
instalar a unidade. Este acessório secundário de segurança deve ser instalado de forma que nenhuma parte
da instalação pode cair mais de 20 centímetros se o anexo principal falhar.
• O dispositivo deve ser bem fixado, uma montagem em falso é perigosa e não pode ser considerada!
• Não cubra as aberturas de ventilação, pois isso pode resultar em sobre aquecimento.
• O operador deve certificar-se que as instalações de segurança relativas e máquinas e técnicos são
aprovados por um especialista antes de usá-los pela primeira vez. As instalações devem ser
inspeccionadas a cada ano por uma pessoa qualificada para ter certeza de que a segurança ainda é óptima.
ATENÇÃO PERIGO PARA OS OLHOS: Fixe a posição do laser de uma forma que impeça
o público de olhar directamente para os feixes de laser. A instalação deve garantir que o feixe
não vai apontar a plateia.
COMO CONFIGURAR E CONTROLAR A UNIDADE
SENSIBILIDADE DE ENTRADA DE MÚSICA:
Esta unidade funciona ao ritmo da batida quando usado em modo autónomo ou master/slave
Para definir a sensibilidade de entrada, siga estes passos:
 Pressione o botão FUNC até que o visor mostre "S 0" .. "S 9"
JB SYSTEMS® 68/75
MANUAL DO UTILIZADOR
SMOOTH SCAN-3 LASER
