Inhaltszusammenfassung für thomann Harley Benton BB410T

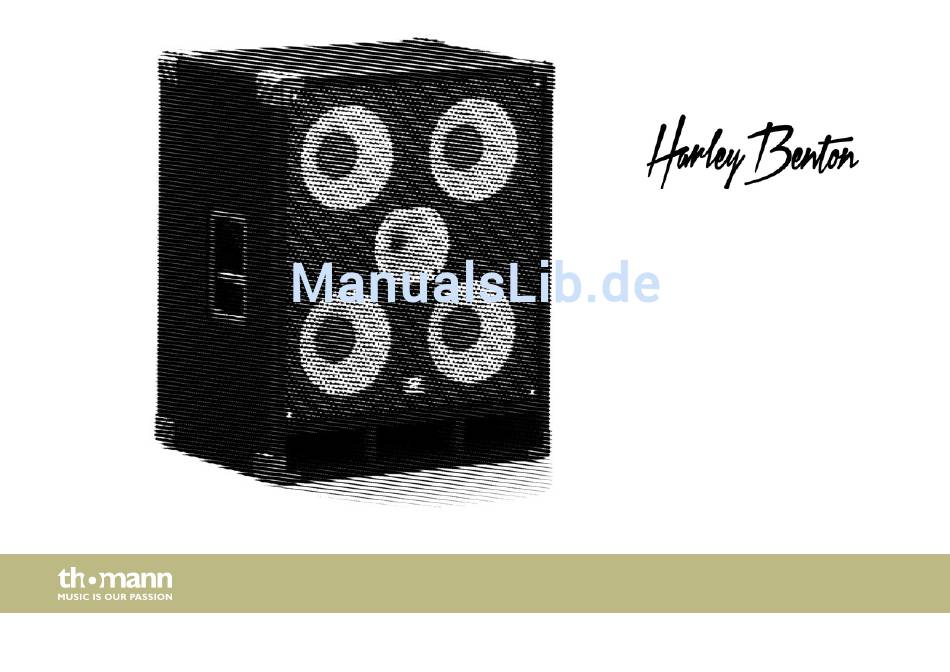

- Seite 1 BB410T bass box bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.01.2018, ID: 238700...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................11 4.1 Anschlussbelegung......................... 12 Anschlüsse und Bedienelemente....................13 Technische Daten............................ 15 Umweltschutz............................16 BB410T... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering- fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per- sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 7 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 8 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 9 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. BB410T...
-
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften dieser leistungsstarken Bassbox: Eingänge: 2 verriegelbare NL4-Buchsen, 2 × 6,35-mm-Klinkenbuchse Leistung: 500 Watt, 8 Ω Gehäuse mit Filzbezug und Kantenschutz Transportrollen bass box... -
Seite 11: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 12: 4.1 Anschlussbelegung
Installation und Inbetriebnahme 4.1 Anschlussbelegung Klinkenstecker für Signalein- Zeichnung und Tabelle zeigen die Belegung der 6,35-mm-Klinkenstecker (mono). und ausgänge Signal Masse NL4-Eingänge Die nebenstehende Abbildung zeigt die Belegung der NL4-Eingänge (1+/1–). bass box... -
Seite 13: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente BB410T... - Seite 14 Anschlüsse und Bedienelemente 1 INPUT A/B 2 × 6,35-mm-Klinkenbuchse. 2 INPUT A/B 2 verriegelbare NL4-Eingänge (1+/1–). 3 Regler für hohe Frequenzen Mit diesem Regler kann der Hochtöner stufenlos im Bereich zwischen MIN (Hoch- töner AUS) und MAX (keine Filterung der hohen Frequenzen) eingestellt werden. Die vier Eingangsbuchsen sind parallel verdrahtet.
-
Seite 15: Technische Daten
Technische Daten Technische Daten System Passive Bassbox Bestückung 4 × Tieftöner 10-Zoll, regelbarer Hochtöner Belastbarkeit 500 Watt 8 Ω Impedanz Frequenzbereich 40 Hz … 17 kHz Schalldruckpegel, Abstand 1 m 102 dB Abmessungen (B × H × T) 586 mm × 465 mm × 731 mm Gewicht 32 kg BB410T... -
Seite 16: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 17 Notizen BB410T...
- Seite 18 Notizen bass box...
- Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
