14. Anschluss zusätzlicher Sicherheitseinrichtungen
An den Klemmen 9 + 10 (LS) kann eine Lichtschranke oder eine andere
Sicherheitseinrichtung
Lichtschranke muss einen potentialfreien Öffnerkontakt haben (im Ruhezustand
geschlossen). Es können mehrere Lichtschranken in Reihe geschaltet werden.
Sicherheitselemente an diesem Anschluss wirken nur in Laufrichtung „ZU".
14 a) Anschluss Sicherheitskontaktleiste
An den Klemmen 11 und 12 kann eine elektrische Sicherheitskontaktleiste
angeschlossen werden, die mit einem 8,2 kΩ Widerstand abgeschlossen sein muss.
15. Anschluss externer Bedienelemente
Neben der Funkanlage kann der Schiebetorantrieb auch über Taster, Schlüsseltaster
oder Codierschalter angesteuert werden.
Der potentialfreie Anschluss erfolgt an den Klemmen 7 + 8 (Impuls)
16. Entriegelung bei Stromausfall
Um bei Stromausfall das Tor wieder von Hand bedienen zu können, ist Ihr Compact
slider mit einer Notentriegelung ausgerüstet.
Gehen Sie dazu wie folgt vor:

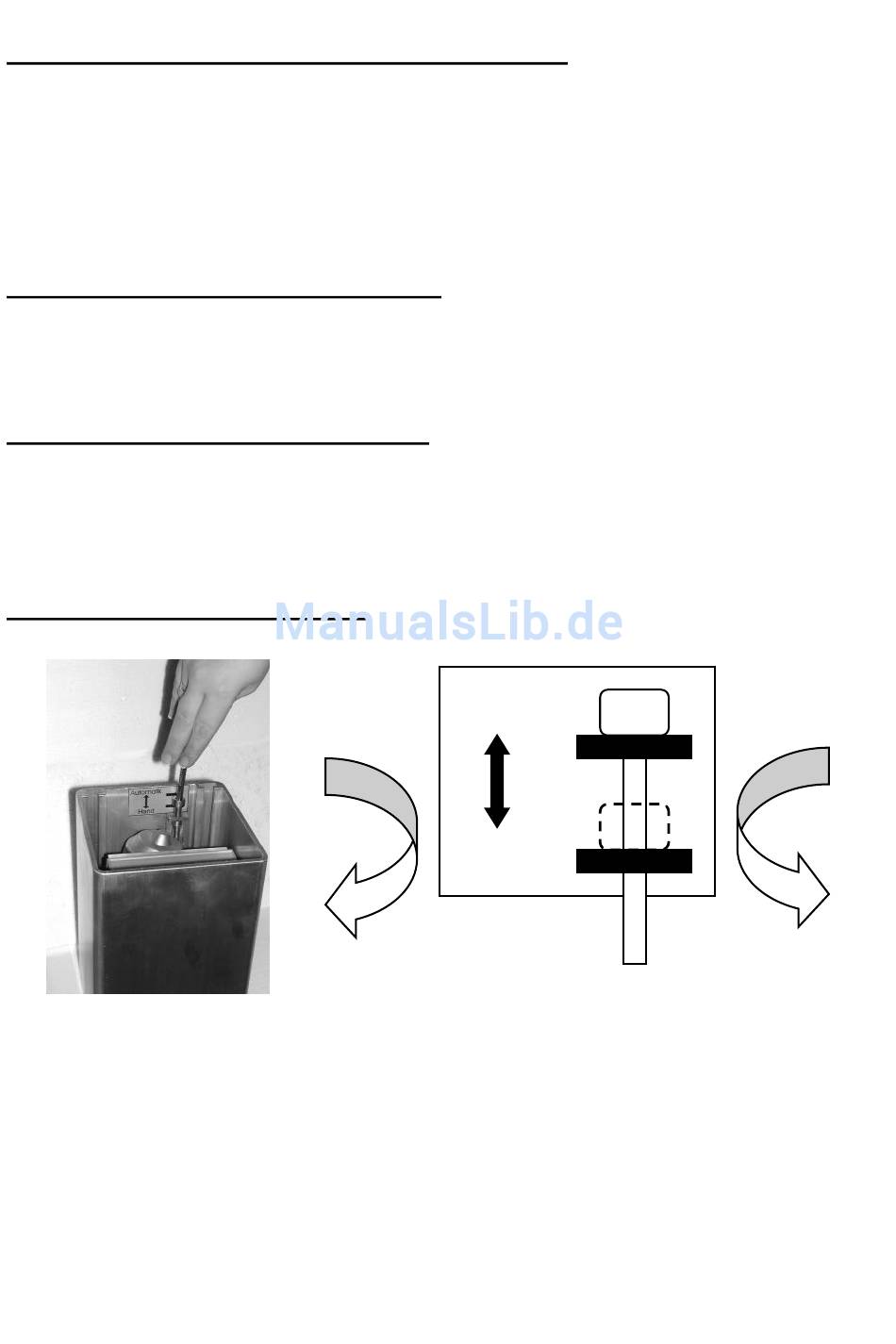

Nehmen Sie den Kopfdeckel ab und stecken Sie den Entriegelungsschlüssel in die
Schraube (siehe Abb.). Drehen Sie im Uhrzeigersinn bis zum integrierten Anschlag.
Nun können Sie das Tor wieder von Hand schieben.
Zum Verriegeln drehen Sie bis zum Anschlag entgegen dem Uhrzeigersinn.
mit
Öffnerkontakt
Entriegeln
angeschlossen
Automatik
Hand
werden.
Auch
Verriegeln
die
