Photometer
Mangan • Manganese
Bedienungsanleitung
DE
Instruction Manual
GB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aqualytic MiniDirect

Inhaltszusammenfassung für Aqualytic MiniDirect

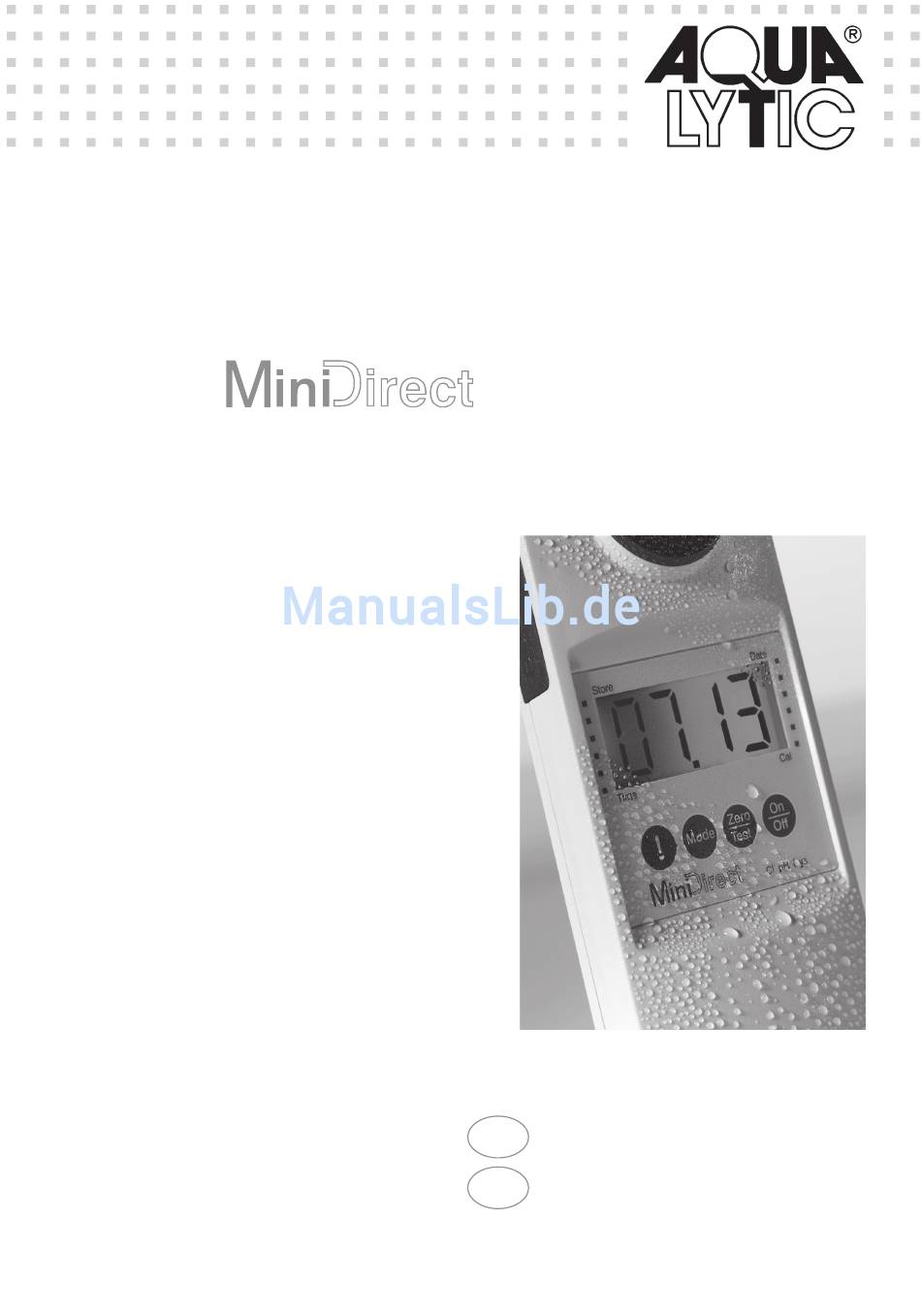

  • Seite 1 Photometer Mangan • Manganese Bedienungsanleitung Instruction Manual...

  • Seite 2: Hintergrundbeleuchtung Der Anzeige

    Inbetriebnahme Gerät mit der Taste ON/OFF einschalten. In der Anzeige erscheint: Achtung: Das Gerät bietet die Möglichkeit, Mangan sowohl mit Tablette (t) als auch mit Powder Packs (P:LR/P:HR) zu messen. Bitte bei Methodenauswahl berücksichtigen. Analyse mit der Taste MODE wählen: Mode t →...

  • Seite 3: Technische Daten

    Umgebungsbedingungen: 5-40°C rel. Feuchte: 30-90 % (nicht kondensierend). Zertifikat CE-Konformitätserklärung unter www.aqualytic.de Hinweise zu den Methoden Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Me- thoden beachten. Reagenzien sind für die chemische Analyse bestimmt und dürfen nicht in die Hände von Kindern gelangen.
  • Seite 4 Mangan 0,1 - 4 mg/l Mn mit Tabletten (t) Nullabgleich durchführen (siehe Inbetriebnahme). 0.0.0 In die 10 ml Wasserprobe eine MANGANESE LR 1-Tablette direkt aus der Folie zugeben, mit sauberem Rührstab zerdrücken und auflösen. Eine MANGANESE LR 2-Tablette direkt aus der Folie zu derselben Probe geben und mit sauberem Rührstab zerdrücken.

  • Seite 5: Mangan Lr 0,01 - 0,7 Mg/L Mn Mit Powder Packs (P:lr)

    Mangan LR 0,01 - 0,7 mg/l Mn mit Powder Packs (P:LR) Der unter Inbetriebnahme beschriebene Nullabgleich wird nicht durchgeführt. Zwei saubere 24-mm Küvetten bereitstellen (Anm. 1). Eine Küvette als Nullküvette kennzeichnen. In eine saubere 24 mm-Küvette 10 ml VE-Wasser geben (Nullküvette). In die zweite saubere 24 mm-Küvette 10 ml Probe geben (Probenküvette).
  • Seite 6 Mangan HR 0,1 - 20 mg/l Mn mit Powder Packs (P:HR) Nullabgleich durchführen (siehe Inbetriebnahme) In die 10-ml-Wasserprobe ein VARIO Citrat Pulverpäckchen direkt aus der Folie zugeben. Die Küvette mit dem Küvettendeckel verschließen und den Inhalt durch Schütteln mischen. Ein VARIO Sodium periodate Pulverpäckchen direkt aus der Folie derselben Probe zugeben.

  • Seite 7: Auslesen Von Gespeicherten Daten

    Menü-Wahl Die Taste MODE drücken und gedrückt halten. Mode Das Gerät mit Taste ON/OFF einschalten. 3 Dezimalpunkte erscheinen im Display, Taste MODE loslassen. Die „!“-Taste ermöglicht die Auswahl der folgenden Menüpunkte: ▲ Auslesen gespeicherter Daten Store Date ▲ Einstellung von Datum und Uhrzeit ▼...

  • Seite 8: Anwenderjustierung

    Anwenderjustierung Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Herstellerjustierung (Anzeige im Justiermodus) Taste MODE drücken und gedrückt halten. Mode Gerät mit Taste ON/OFF einschalten, nach ca. 1 Sekunde Taste MODE loslassen. Die "!"-Taste ermöglicht die Auswahl der Menüpunkte. Nach Bestätigen der Auswahl durch die Taste MODE erscheint abwechselnd im Display: CAL/t.

  • Seite 9: Rückkehr Zur Fabrikationsjustierung

    Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur Store Date ERGEBNIS gemeinsam für alle Methoden möglich. ▼ Time Eine Methode, die durch den Anwender justiert wurde, wird im Display durch einen Pfeil in der Position Cal angezeigt. Um das Gerät in die Herstellerjustierung zurückzusetzen, wird wie folgt vorgegangen: Zero...
  • Seite 10 Fehlermeldungen Allgemeine Fehlermeldungen Lichtabsorption zu groß. Ursache z.B.: verschmutzte Optik. EOOI Messbereich überschritten oder Trübung zu groß. Messbereich unterschritten. LO BAT 9 V-Batterie umgehend austauschen, Weiterarbeiten nicht möglich. Justierfaktor "out of range". EOIO Individuelle Fehlermeldungen Fabrikationsjustierung nicht in Ordnung / gelöscht E 70 P:LR: Fabrikationsjustierung nicht in Ordnung / gelöscht...

  • Seite 12: Operation

    Operation Switch the unit on using the ON/OFF key. The display shows the following: Attention: The unit is designed to measure manganese either with tablet reagents (t) or with powder packs (P:LR/P:HR). Please select the required method as described below. Select the test required using the MODE key: Mode t →...

  • Seite 13: Technical Data

    Reagents are designed for use in chemical analysis only and should be kept well out of the reach of children. Ensure proper disposal of reagent solutions. Material Safety Data Sheets: www.aqualytic.de Correct filling of the vial Opening powder packs...
  • Seite 14 Manganese 0.1 - 4 mg/l Mn with tablets (t) Perform zero calibration (see “Operation”). 0.0.0 Add one MANGANESE LR 1-tablet straight from the foil to the 10 ml water sample, and crush using a clean stirring rod. Add one MANGANESE LR 2-tablet straight from the foil to the same sample and crush using a clean stirring rod.
  • Seite 15 Manganese LR 0.01 - 0.7 mg/l Mn with Powder Packs (P:LR) Do not perform zero calibration. Use two clean vials (24 mm Ø) and mark one as blank for zeroing (Note 1). Fill a clean vial with 10 ml of deionized water (this is the blank). Fill the second clean vial with 10 ml of water sample (this is the sample).
  • Seite 16 Manganese HR 0.1 - 20 mg/l Mn with Powder Packs (P:HR) Perform zero calibration (see “Operation”). Add one VARIO Citrat powder pack straight from the foil to the water sample. Close the vial with the cap tightly and swirl the vial several times to mix the contents.

  • Seite 17: Menu Selections

    Menu selections Press the MODE key and hold. Mode Switch the unit on using the ON/OFF key. Allow the 3 decimal points to be displayed before releasing the MODE key. The “!” key allows for selection of the following menu points: ▲...

  • Seite 18: User Calibration

    User calibration Note: user calibration (Display in calibration mode) factory calibration (Display in calibration mode) Press MODE key and hold. Mode Switch the unit on using the ON/OFF switch, Release the MODE key after approx. 1 second. Select the required menu points using the "!" key. After confirming the selection with the MODE key the instrument will show CAL/t.

  • Seite 19: Changing The Battery

    Resetting the factory calibration Resetting the user calibration to the oriinal factory setting resets all parameters. Store Date RESULT ▼ A user calibrated method will be indicated by an arrow in the display. Time To reset the calibration to the factory setting: Press both the MODE and ZERO/TEST key and hold.

  • Seite 20: Error Codes

    Error codes General error codes Light absorption too great. Reasons: dirty optics. EOOI Measuring range exceeded or excessive turbidity. Result below the lowest limit of the measuring range. LO BAT Replace 9 V battery, no further tests possible. Calibration factor "out of range" EOIO Individual error codes Factory calibration incorrect / erase...
  • Seite 24 Tintometer GmbH, Division Aqualytic ® Schleefstraße 8-12 D-44287 Dortmund Tel.: (+49) (0)2 31 / 9 45 10-755 Fax: (+49) (0)2 31 / 9 45 10-750 sales@aqualytic.de www.aqualytic.de Technical changes without notice Germany Printed in Germany 10/09...
