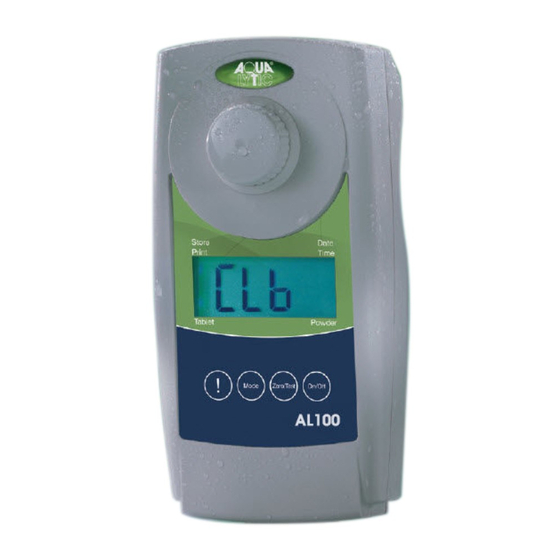

Aqualytic MD 100 AL 100 Bedienungsanleitung

Photometer cl powder, ph
Vorschau ausblenden Andere Handbücher für MD 100 AL 100:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Photometer AL100
DE
GB
FR
IT
ES
PT
Cl Powder • pH
Bedienungsanleitung
Instruction Manual
Page 22–39
Mode d'emploi
Page 40–57
Istruzioni d'uso
Pagina 58–75
Instrucciones
Página 76–93
Instruções de Serviço
Página 94–111
Seite 4–21

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aqualytic MD 100 AL 100

Inhaltszusammenfassung für Aqualytic MD 100 AL 100

  • Seite 1 Photometer AL100 Cl Powder • pH Bedienungsanleitung Seite 4–21 Instruction Manual Page 22–39 Mode d'emploi Page 40–57 Istruzioni d'uso Pagina 58–75 Instrucciones Página 76–93 Instruções de Serviço Página 94–111...
  • Seite 3 Für das nachfolgend bezeichnete Erzeugnis / For the following mentioned product Bezeichnung / Name, MD 100 AL 100 , alle Typen - all types Modellnummer / Model No. wird hiermit erklärt, dass es den grundlegenden Anforderungen entspricht, die in den nachfolgend bezeichneten Harmonisierungsrechtsvorschriften festgelegt sind: / it is hereby declared that it complies with the essential requirements which are determined in the following harmonisation rules: RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26.
  • Seite 4 Wichtige Informationen ACHTUNG Die angegebenen Toleranzen/Messgenauigkeiten gelten nur für die Benutzung der Geräte in elektromagnetisch beherrschbarer Umgebung gemäß DIN EN 61326. Insbesondere dürfen keine Funktelefone und Funkgeräte in der Nähe des Gerätes betrieben werden. Wichtiger Entsorgungshinweis zu Batterien und Akkus Jeder Verbraucher ist aufgrund der Batterieverordnung (Richtlinie 2006/66/EG) gesetzlich zur Rückgabe aller ge- und verbrauchten Batterien bzw.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis • Allgemeine Hinweise ..........6 Hinweise zur Arbeitstechnik .

  • Seite 6: Allgemeine Hinweise

    Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Methoden beachten. • Verschiedene Nachfüllpackungen auf Anfrage erhältlich. • Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von Kindern gelangen. • Reagenzlösungen ordnungsgemäß entsorgen. • Sicherheitsdatenblätter bei Bedarf anfordern. (Internet: www.aqualytic.de) AL100_10a 05/2019...

  • Seite 7: Richtiges Befüllen Der Küvette

    Allgemeine Hinweise Positionierung der Küvette (Ø 24 mm): Richtiges Befüllen der Küvette: Batteriewechsel: (B) Batterie- fachdeckel (E) Dichtring (F) Gerät Rückseite (A) Schrauben (C) Einkerbung (D) Batterien ACHTUNG: Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein. Wenn die Batterien für mehr als 1 Minute aus dem Gerät entfernt werden, erscheint bei erneuter Spannungsversorgung (Einlegen der neuen Batterien) automatisch das Datum- Uhrzeit-Programm beim Einschalten des Gerätes.

  • Seite 8: Funktionsbeschreibung

    Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. METHODE In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen. Mode Scroll Memory (SM) Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Methoden festgelegt. Nach dem Einschalten des Gerätes wird automatisch die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt worden war.

  • Seite 9: Hintergrundbeleuchtung

    Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [ ! ] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, dann die Taste [!] loslassen, um direkt in das Speichermenü...

  • Seite 10: Methoden

    Methoden Chlor mit Pulverpäckchen CL 2 0,02 – 2,0 mg/l Tablet Powder a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Tablet Powder Die Küvette aus dem Messschacht nehmen. In die 10-ml-Probe den Inhalt eines Clorine Free-DPD/ F10 Pulver- päckchens direkt aus der Folie zugeben.
  • Seite 11 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.

  • Seite 12: Chlor, Mit Pulverpäckchen (Cl 8)

    Methoden Chlor mit Pulverpäckchen CL 8 (Kunststoffküvette Typ 2, 10 mm) Tablet Powder 0,1 – 8,0 mg/l 10 ml 5 ml a) freies Chlor In eine saubere 10-mm-Küvette 5 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Tablet Powder In die 5-ml-Probe den Inhalt zweier Chlorine Free-DPD/ F10 Pul- verpäckchen direkt aus der Folie zugeben.
  • Seite 13 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.

  • Seite 14: Ph-Wert Mit Tablette

    Methoden pH-Wert mit Tablette 6,5 – 8,4 Tablet Powder In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Tablet Powder In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.

  • Seite 15: Ph-Wert Mit Flüssigreagenz

    Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 Tablet Powder In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Tablet Powder Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen.

  • Seite 16: Menü-Optionen

    Menü-Optionen Menü-Wahl Die Taste [MODE] drücken und gedrückt halten. Mode Das Gerät mit Taste [ON/OFF] einschalten. 3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen. Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte: diS Auslesen gespeicherter Daten Store Date Print Time Prt Drucken gespeicherter Daten Einstellung von Datum und Uhrzeit Anwenderjustierung...

  • Seite 17: Einstellen Von Datum Und Zeit

    Menü-Optionen – Justierung Wenn keine Kommunikation mit einem IRiM möglich ist, tritt nach ca. E 132 2 Minuten ein Time-out auf. Es wird für ca. 4 Sekunden die Fehlernum- mer E 132 angezeigt, dann geht das Gerät in den normalen Messmodus zurück (siehe auch IRiM-Anleitung).
  • Seite 18 Justierung Das Ergebnis erscheint im Wechsel mit CAL. ERGEBNIS Wenn das Ergebnis mit dem Wert des verwendeten Standards über- einstimmt (innerhalb der zu berücksichtigenden Toleranz) wird der Justiermodus durch Drücken der Taste [ON/OFF] verlassen. Ändern des angezeigten Werts: 1 x Drücken der Taste [MODE] erhöht das angezeigte Ergebnis um Mode 1 Digit.

  • Seite 19: Rückkehr Zur Fabrikationsjustierung

    Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Print Time Bei einer Methode, die durch den Anwender justiert wurde, wird bei ERGEBNIS Anzeige des Ergebnisses im Display ein Cal"...

  • Seite 20: Technische Daten

    Feuchte: 30– 90% (nicht kondensierend) Wasserdicht schwimmfähig; analog IP 68 (1 Stunde bei 0,1 m) Zertifikat CE-Konformitätserklärung unter www.aqualytic.de *gemessen mit Standardlösungen Die spezifizierte Genauigkeit des Gerätesystems wird nur bei Verwendung der vom Gerätehersteller beigestellten Original-Reagenzsysteme eingehalten. AL100_10a 05/2019...

  • Seite 21: Bedienerhinweise

    Bedienerhinweise – Fehlermeldungen Bedienerhinweise Messbereich überschritten oder Trübung zu groß. Hı Messbereich unterschritten. Batterien umgehend austauschen, Weiterarbeiten nicht möglich. Batteriespannung für Hintergrundbeleuchtung zu niedrig, btLo Messung jedoch möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei Print Time ERGEBNIS...
