jablotron 6000 JK-05 KIT Bedienungsanleitung

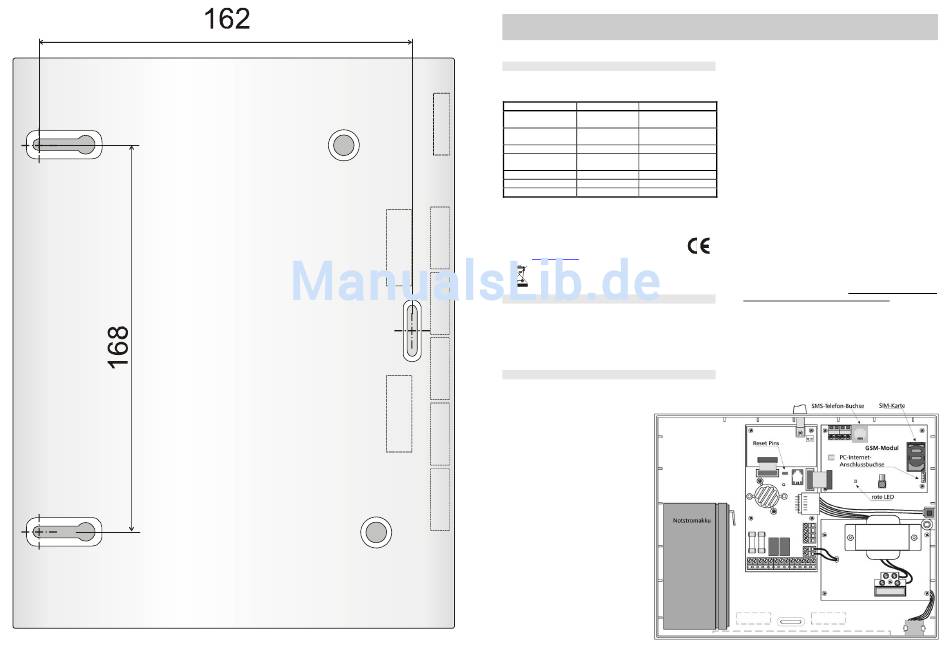

Bohrangaben für Zentrale
6000 JK-05 KIT
Funk-Alarmanlage Grundset 6000 JK-05 KIT
1. Lieferumfang
Sämtliche im Lieferumfang enthaltenen Komponenten sind
bereits an der Zentrale angemeldet und programmiert. Die
Melder und Fernbedienungen sind mit Batterien ausgestattet.
Komponente Beschreibung
6000 KM (JA-60N)
Funk-
Kontaktsender
6000 P (JA-60P)
Funk-
Bewegungsmelder
6000 TF (JA-60F)
Funk-Tastatur
RC-44
Funk-
Fernbedienung
6000 IS (UC-260)
Funk-Innensirene
6000 KT (RC-28)
Funk-Türklingel
SMS-8010 (SMS-8010)
SMS-Telefon
Ein leeres Gehäuse für die Funk-Fernbedienung mit 2 Tasten wird
mitgeliefert. Bei Bedarf können Sie das Gehäuse wechseln.
Der Hersteller erklärt hiermit, dass sich das 6000 JK-05 in
Übereinstimmung mit den wesentlichen Anforderungen und anderen
relevanten Vorschriften der Richtlinie 1999/5/EC befindet.
Das Original der Konformitätserklärung finden Sie auf der
Webseite
www.jablotron.de
Hinweis: Obwohl dieses Gerät keine schädlichen Materialien
enthält, empfehlen wir, es nach Gebrauch an den Händler oder
den Hersteller zurückzugeben
2. Vor der Installation zu beachten
Vergewissern Sie sich, dass die PIN-Code-Abfrage deaktiviert
wurde, bevor Sie eine SIM-Karte in die Zentrale einsetzen.
Beispiel: Bei einem NOKIA Telefon wählen Sie: Menü,
Einstellungen, Sicherheitseinstellungen, PIN-Code-Abfrage, Aus.
Wählen Sie die geeigneten Platzierungen für sämtliche
Komponenten aus. Die Funk-Tastatur sollte nicht weiter als 20m
von der Zentrale entfernt sein.
3. Installation der Zentrale
a) Installieren Sie die Zentrale – beachten Sie die Bohr-
Angaben auf der letzten Seite dieser Anleitung. Bevor Sie die
Zentrale installieren, schließen Sie die
SMS-Telefonleitung an
Telefonbuchse des GSM-Wählgerätes
(siehe Diagramm) und das PC-Kabel
an den PC-Internet-Anschluss an (falls
MGK22101 6000 JK-05 KIT
(JK-05 PROFI GSM KIT) mit GSM-Modul
Bedienungsanleitung
die Zentrale auch als GPRS-Daten-Modem dienen soll).
Drücken Sie die ausgestanzten Teile aus dem Gehäuse
heraus, damit Sie die Kabel an die Zentrale anschließen
können.
b) Öffnen Sie den SIM-Karten-Halter (durch Verschieben, wie
Adresse
auf der folgenden Abbildung zu sehen). Setzen Sie eine SIM-
1
Karte ein, und schließen Sie den SIM-Karten-Halter durch
Zurückschieben wieder.
2
c) Legen Sie Batterien in das SMS-Telefon ein. Schließen Sie
das Telefonkabel und das Netzgerät des SMS-Telefons an.
c1
d) Installieren Sie den Notstromakku und schließen Sie sie
c2
an die Zentrale an.
e) Schließen Sie die Zentrale an die Stromversorgung an.
An Zentrale angemeldet
f) Die rote LED leuchtet während des Anschlusses an ein
An 6000 IS angemeldet
GSM-Netzwerk und sollte nach 60 Sekunden erloschen sein.
Rx, Tx Nummern 1111
Fängt die LED an zu blinken, so war die Verbindung mit dem
GSM-Netzwerk nicht erfolgreich. (Schalten Sie in diesem Fall
die Stromversorgung und die Notstrombatterie ab, und testen
Sie die Funktion Ihrer SIM-Karte in Ihrem eigenen
Mobiltelefon.
g) Schließen Sie die Batterien der Tastatur an (ziehen Sie den
roten Folienstreifen ab, um die Batterien zu aktivieren). Auf
der Tastatur wird „P" angezeigt (Programmiermodus).
• Wird „F" angezeigt, so konnte keine Kommunikation mit der
Zentrale hergestellt werden.
• Sollten Sie den Programmiermodus versehentlich durch Drücken
der Taste N verlassen haben, so geben Sie F0 6060 ein, um
wieder in den Programmiermodus zu gelangen.
• Um die Batterien der Tastatur zu schonen, schließen Sie den
Deckel, während Sie sich im Programmiermodus befinden.
h) Geben Sie 971 ein, um die Stärke des GSM-Signals zu
messen. Sie sollte mindestens 3 betragen. (Ist dies nicht der
Fall, so ändern Sie die Platzierung der Zentrale oder
verwenden Sie eine externe GSM-Antenne).
i)
Beenden Sie die Messung durch Drücken der Taste N.
Schließen Sie den Deckel der Zentrale.
die SMS-
MGK22101
