Pumpensteuerung Typ ABS PC 111/211, Installations- und Gebrauchsanweisung
1
MONTAGE
1.1
Montage der Steuerung
Montieren Sie die Steuerung auf eine 35 mm DIN-Schiene. Die Baumaße der
Steuerung betragen: 118 x 128 x 72 mm (H x B x T); Tiefe ab Plattenfläche: 55
mm. Sie rastet leicht auf der Schiene ein, um sie jedoch wieder zu entfernen,
müssen Sie evt. mit einem Schraubendreher den Reiter an der Seite ziehen bzw.
abwinkeln.
1.2 Anschließen der Steuerung
Schließen Sie die Steuerung gemäß
Dichtheitsüberwachung empfehlen wir eine separate Referenzleitung von jedem
Pumpengehäuse zur leak. ref-Klemme. Dies bildet den besten Schutz gegen
magnetisch induzierte Erdströme. Ein vereinfachtes System sollte bei Anlagen
mit kleinen magnetischen Störungen funktionieren. In diesem Fall können Sie
ein gemeinsames Referenzkabel für beide Dichtheitsüberwachungen verwen-
den, wenn es ebenfalls an die Masse/Erdanschluss an der Pumpensteuerung
angeschlossen ist.

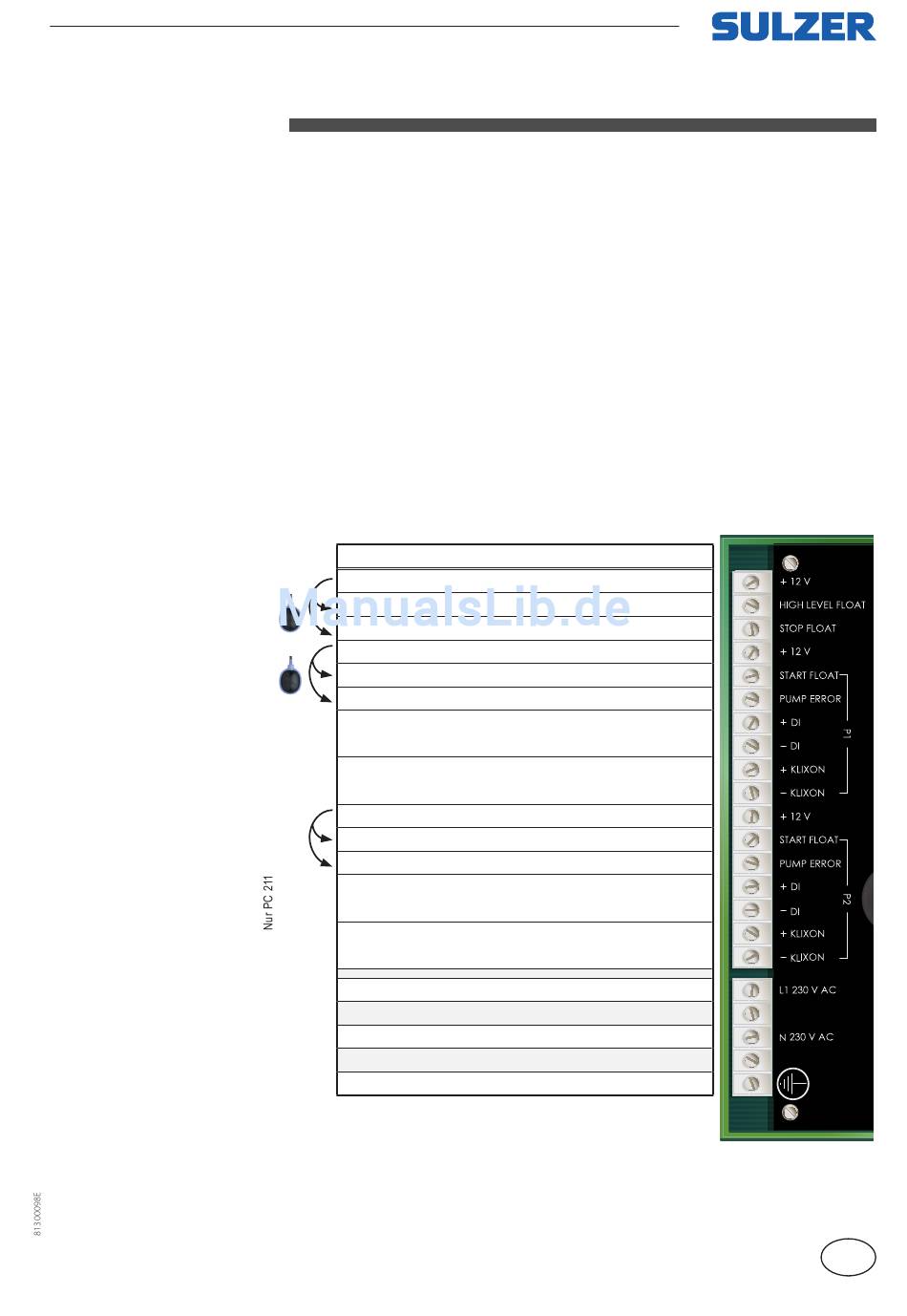

Tabelle 1-1. Anschlüsse an der Unterseite
Verwendung/Beschreibung
+ 12 V für Schwimmschalter und Pumpenstörungsschalter
Schließen Sie
{
+ 12 V für Schwimmschalter und Pumpenstörungsschalter
Schließen Sie
TEMP. COM
L1 (spannungsführend, muss be L1 in
i.
Kann für Schließer/Öffner konfiguriert werden.
ii. Beispielsweise ein externer Motorschutz oder ein manueller Schalter.
Schließen Sie den Schalter an + 12 V an.
Aktives Signal (an) sperrt die Pumpe und löst einen Alarm aus.
iii. Zum Beispiel einen Kaltleiter wie Klixon, oder einen Temperaturschal-
ter.
Tabelle 1-1
+ 12 V für Schwimmschalter
Hochwasser KS (für Alarm). Schließer
Trockenlauf (Stop) KS
Start KS für Pumpe 1. Schließer
Vom Schalter/Überwachung für Motorstörung
Dichtheitsüberwachung für Pumpe 1
. an das Pumpengehäuse an
LEAK. REF
Temperaturüberwachung
. ist neutral mit 0 V
TEMP. COM
Start KS für Pumpe 2. Schließer
Vom Schalter/Monitor für Motorfehler
Dichtheitsüberwachung für Pumpe 2
an das Pumpengehäuse a
LEAK. REF.
Temperaturüberwachung
. ist gewöhnlich mit 0 V angeschlossen
Abbildung
1-1) 230 V AC sein
N (neutral) 230 V AC
5
und
Tabelle 1-2
an. Für die
i
ii
für Pumpe 1
iii
ii
für Pumpe 2
iii
Erde/Masse
