Spezifikation
Dokumentenbezeichnung: TA017.1
Dokumentennummer (document number)
GS43000800
Benennung
TECEsepa H EBW Steuerung Mono/Duo
description
--
Bearbeiter (name)
Teriete
Datum (date)
21.04.2016
Index
Mitteilungsnummer (message)
a
160200
Prüfer (inspector)
--
Prüfdatum (date of test)
--
Blattanzahl (number of sheet)
15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sulzer ABS CPL Basic Light-Synconta
Inhaltszusammenfassung für Sulzer ABS CPL Basic Light-Synconta
- Seite 1 Spezifikation Dokumentenbezeichnung: TA017.1 Dokumentennummer (document number) GS43000800 Benennung TECEsepa H EBW Steuerung Mono/Duo description Bearbeiter (name) Prüfer (inspector) Teriete Datum (date) Prüfdatum (date of test) 21.04.2016 Index Mitteilungsnummer (message) Blattanzahl (number of sheet) 160200...
- Seite 2 Steueranlage Typ ABS CPL Basic Light-Synconta Montage- und Bedienungsanleitung www.sulzerpumps.com xxxx...
- Seite 3 Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Änderungen im Sinne der technischen Weiterentwicklung vorbehalten ! xxxx...
-
Seite 4: Meldeleuchten Für

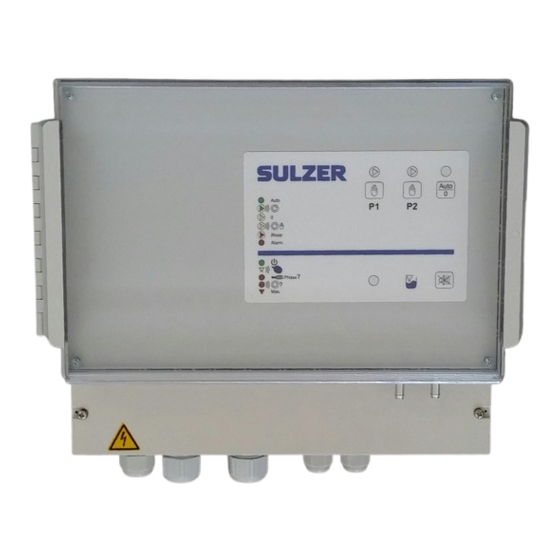

Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Gehäuse ISO-Gehäuse mit separatem Klemmenanschlussbereich mit eigener Abdeckung Material Kunststoff: ABS Maße ( L x B x H ) 323 x 260 x 143 mm Deckel Klarsichtdeckel mit Scharnier und Verschluss Farbe Grundgehäuse... -
Seite 5: Montage
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Montage Beachten Sie die nationalen Sicherheits- und Unfallverhütungsvorschriften und die nachfolgenden Sicherheits- hinweise in der Betriebsanleitung. Montageörtlichkeit ist ausschließlich im Innenbereich • Der Montageort muss stets gut zugänglich sein • Befestigung des Gehäuses am Bauträger mittels 3 Schrauben ausführen •... -
Seite 6: Anschluss Der Pumpe(N)
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Achtung ! Vor dem Öffnen der unteren Gehäuseabdeckung (Klemmraum) Anlage vom Netz trennen. Auch bei ausge- schaltetem Hauptschalter liegt Netztspannung an den Eingangsklemmen. Anschluss der Pumpe(n): Wechselstrom 1~ 230V: Drehstrom 3~400V:... -
Seite 7: Einstellung Der Dip-Schalter
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Einstellung der DIP – Schalter DIP- Beschreibung „Off“ (unten) „On“ (oben) Schalter Anzahl der Pumpen Zwei Pumpen angeschlossen Eine Pumpe angeschlossen (P1) Bei 2 Pumpen: Parallelbetrieb Parallelbetrieb Kein gleichzeitiger Betrieb möglich (gleichzeitiger Betrieb) möglich... -
Seite 8: Einstellen Der Niveau Und Pumpenströme
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Einstellen der Niveau und Pumpenströme: Niveau Variante SYNCONTA: Schalter Niveau 1 muss sich in Stellung „0“ befinden. Schalter Niveau 2 wird nach folgender Tabelle eingestellt: Schalterstellung Bemerkung Ausschaltpunkt Einschaltpunkt Hochwasser (mm) -
Seite 9: Einstellung Der Pumpenströme Für Pumpen 400V
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Einstellung der Pumpenströme für Pumpen 400V Spannung PumpenTyp Nennstrom ( A ) Schalterstellung MF 334 D MF 404 D IP 900 D Piranha 08 D AS 0530 S12-2D AS 0631 S12-2D... -
Seite 10: Bedienung
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Bedienung Taste Funktion Manueller Start von Pumpe 1 oder Pumpe 2 Durch kurzes Betätigen der Taste Manuell wird automatisch bis zum Ausschaltpunkt abgepumpt. Erneutes Betätigen stoppt den Pumpvorgang. Pumpen zwischen Automatikbetrieb und „Aus“ umschalten Summer ausschalten, Störmeldung quittieren... -
Seite 11: Pumpen Manuell Einschalten (Handbetrieb)
Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Bedienvorgänge (Service) BEIDE PUMPEN AUF „0“ SCHALTEN: (nur manueller Betrieb möglich) Beide Anzeigeleuchten für Pumpe 1 und Pumpe 2 leuchten gelb. Hinweis: Nach 1 Minute ohne weitere Eingaben ertönt der Alarmsummer, um darauf aufmerksam zu machen, dass keine der Pumpen betriebsbereit ist. - Seite 12 Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta Meldeleuchte Anzeige Bedeutung Leuchtet grün Anlage ist im Automatik-Modus Beide Pumpen manuell ausgeschaltet Pumpe steht, im Automatikbetrieb Blinkt grün Pumpe läuft im Automatikbetrieb Leuchtet gelb Pumpe aus, nur manueller Betrieb möglich Blinkt gelb Pumpe läuft, im manuellen Betrieb...
- Seite 13 Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta ZUTREFFENDE EG-RICHTLINIEN EG – Niederspannungsrichtlinie 2014/35/EU Elektromagnetische Verträglichkeit 2004/108/EG Angewandte harmonisierte Normen EN 61000-6-1:2007 EN 61000-6-3:2007 +A1:2011 EN 61010-1:2001 (VDE 0411-1:2002, IEC 61010-1:2002) xxxx...
- Seite 14 Montage- und Bedinungsanleitung Steueranlage Typ ABS CPL Basic Light-Synconta xxxx...
- Seite 15 I Sulzer Pump Solutions Germany GmbH I Scheiderhöher Straße 30-38, D-53797 Lohmar, Germany I I Tel. +49 22 46 900 0 I Fax +49 22 46 900 200 I www.sulzerpumps.com I DE 2500-A...
