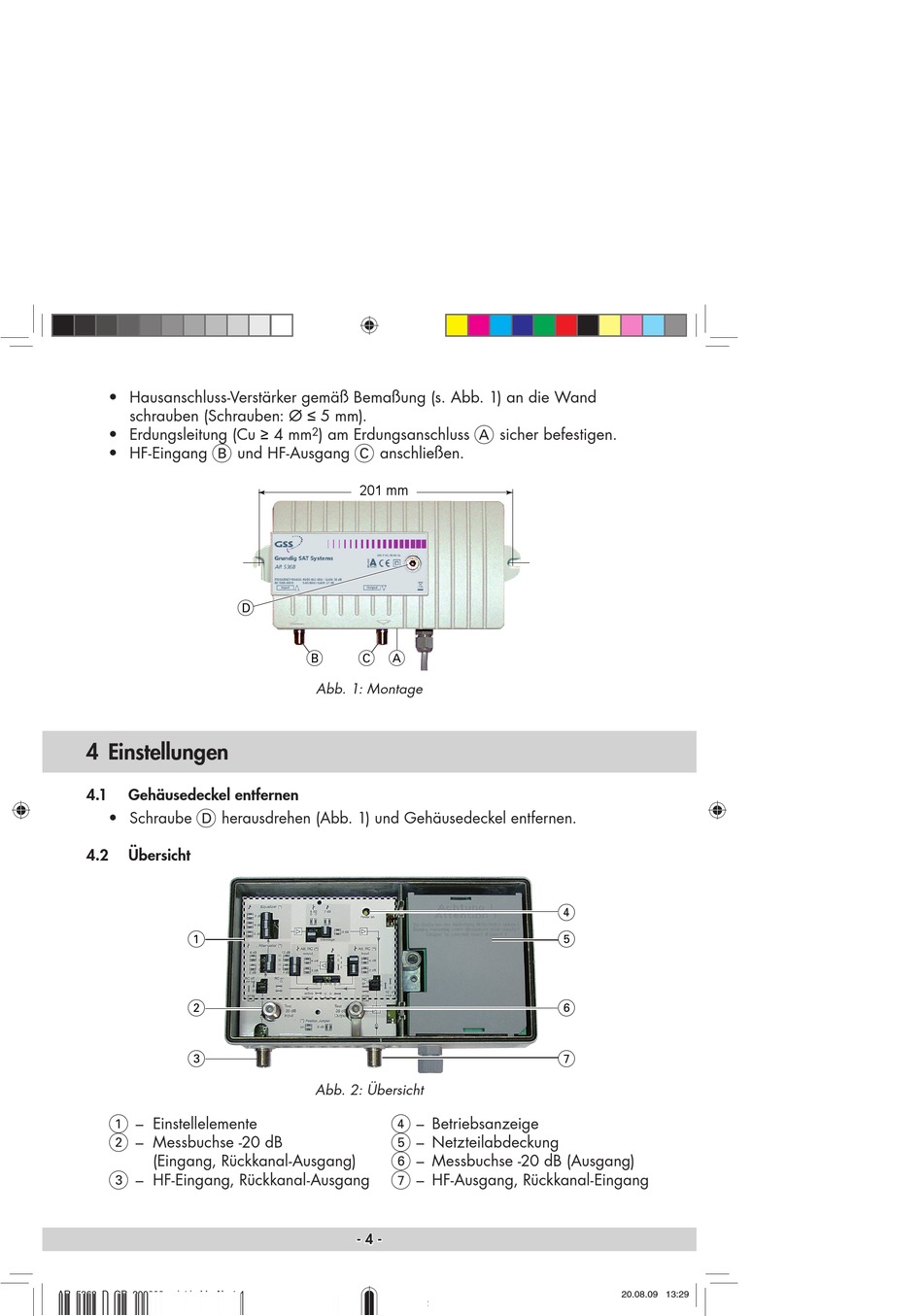

Einstellungen; Gehäusedeckel Entfernen; Übersicht - GSS AR 5368 Bedienungsanleitung

• Hausanschluss-Verstärker gemäß Bemaßung (s. Abb. 1) an die Wand
schrauben (Schrauben: Ø ≤ 5 mm).
• Erdungsleitung (Cu ≥ 4 mm
B
• HF-Eingang

4 Einstellungen

4.1 Gehäusedeckel entfernen
D
• Schraube herausdrehen (Abb. 1) und Gehäusedeckel entfernen.
4.2 Übersicht
1
– Einstellelemente
2
– Messbuchse -20 dB
(Eingang, Rückkanal-Ausgang)
3
– HF-Eingang, Rückkanal-Ausgang
AR_5368_D_GB_200809_print.indd Abs1:4 AR_5368_D_GB_200809_print.indd Abs1:4
2 ) am Erdungsanschluss
C
und HF-Ausgang anschließen.
201 mm
Abb. 1: Montage
Abb. 2: Übersicht
4
5
6
7
- 4 - - 4 -
A
sicher befestigen.
– Betriebsanzeige
– Netzteilabdeckung
– Messbuchse -20 dB (Ausgang)
– HF-Ausgang, Rückkanal-Eingang
20.08.09 13:29 20.08.09 13:29
