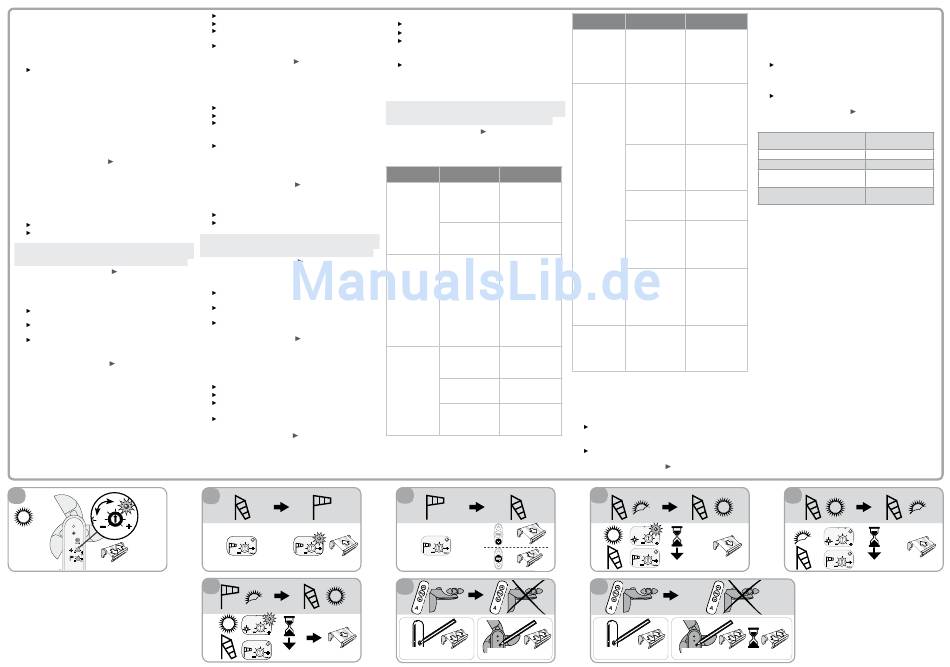

6.4 Einstellung des Sonnenschwellen-
wertes
Die Einstellung des Schwellenwerts kann je nach
Bedarf und entsprechend den tatsächlichen klimati-
schen Bedingungen verändert werden.
-
Drehen Sie am Sonnen-Potentiometer, bis die
Sonnen-LED (h) dauerhaft grün leuchtet:
Der Schwellenwert des Sonnensensors ist auf die
augenblickliche Sonnenlichtintensität eingestellt.
Hinweis:
•
Sonnen-LED ist aus: Der eingestellte Schwellenwert
wird nicht erreicht, die Sonnenlichtintensität liegt
unter dem eingestellten Schwellenwert: Die Markise
wird nicht bewegt.
•
Sonnen-LED
leuchtet
dauerhaft
grün:
Der
eingestellte
Schwellenwert
ist
erreicht,
die
Sonnenlichtintensität liegt über dem eingestellten
Schwellenwert: Die Markise wird nach einigen
Minuten automatisch ausgefahren.
Siehe Abbildung H
7. Bedienung und Funktionsweise
7.1 Windautomatik
Gilt für einen einzelnen Eolis Sensor RTS bzw. einen
Soliris Sensor RTS mit deaktivierter Sonnenautomatik.
7.1.1 Bei einsetzendem Wind
-
Die augenblickliche Windgeschwindigkeit erreicht
den eingestellten Windschwellenwert:
Die Wind-LED leuchtet dauerhaft rot.
Der Windsensor lässt die Markise automatisch
einfahren, damit diese nicht beschädigt wird.
Hinweis: Es ist nicht möglich, das Einfahren der Markise
zu verhindern und diese wieder auszufahren, solange die
Windstärke über dem eingestellten Schwellenwert liegt.
Siehe Abbildung I
7.1.2 Bei nachlassendem Wind
Die
augenblickliche
Windgeschwindigkeit
fällt
-
für min. 30 Sekunden unter den eingestellten
Windschwellenwert::
Die Wind-LED erlischt.
Die Markise kann dann ausgefahren werden.
-
durch Drücken der AB-Taste, um die untere
Endlage- anzufahren oder
durch Drücken der STOP/my-Taste, um die
eingelernte
Lieblingsposition
(„my"-Position)
anzufahren.
Siehe Abbildung J
7.2 Wind- und Sonnenautomatik
Gilt für einen Eolis Sensor RTS in Kombination mit
einem externen Sonnensensor (vom Typ Sunis
Wirefree RTS) oder für einen Soliris Sensor RTS.
7.2.1 Aktivierung der Sonnenautomatik
Aktivieren Sie die Sonnenautomatik mit Hilfe eines
-
Funksenders mit Taste für Sonnenautomatik EIN/AUS
(für weitere Informationen siehe Gebrauchsanleitung
des Funksenders).
7.2.2 Bei Windstille
a) Es herrscht Windstille und die Sonne erscheint
Die Sonnenlichtintensität liegt über dem eingestellten
-
Sonnenschwellenwert und der Windschwellenwert
wird nicht erreicht:
H
Die Wind-LED ist aus.
Die Sonnen-LED leuchtet dauerhaft grün.
Der Sensor lässt die Markise automatisch nach 2
Minuten ausfahren oder
Die Markise kann manuell mit Hilfe des
Funksenders gesteuert werden.
Siehe Abbildung K
b) Es herrscht Windstille und die Sonne scheint
nicht mehr
Die Sonnenlichtintensität fällt unter den eingestellten
-
Sonnenschwellenwert und der Windschwellenwert
wird nicht erreicht:
Die Wind-LED ist aus.
Die Sonnen-LED erlischt.
Der Sensor lässt die Markise automatisch nach
einer Verzögerung von 15 bis 30 Minuten einfah-
ren oder
Die Markise kann manuell mit Hilfe des
Funksenders gesteuert werden.
Durch die Verzögerung wird ein unerwünschtes Ein-
und Ausfahren der Markise vermieden, beispielsweise
jedes Mal, wenn eine Wolke die Sonne verdeckt.
Siehe Abbildung L
7.2.3 Bei einsetzendem Wind
Die augenblickliche Windgeschwindigkeit erreicht
-
den eingestellten Windschwellenwert:
Die Wind-LED leuchtet dauerhaft rot.
Der Sensor lässt die Markise automatisch einfah-
ren, damit diese nicht beschädigt wird.
Hinweis: Es ist nicht möglich, das Einfahren der Markise
zu verhindern und diese wieder auszufahren, solange die
Windstärke über dem eingestellten Schwellenwert liegt.
Siehe Abbildung I
7.2.4 Bei nachlassendem Wind
-
Der Sensor registriert für 30 Sekunden keinen Wind
mehr:
Die Wind-LED erlischt.
Es ist nun möglich, die Markise auszufahren:
-
durch Drücken der AB-Taste, um die Endlag anzu-
fahren oder
durch Drücken der STOP/my-Taste, um die
Lieblingsposition („my"-Position) anzufahren.
Siehe Abbildung J
a) Der Wind lässt nach und die Sonne scheint
Der Sensor registriert für 30 Sekunden keinen
-
Wind mehr und die Sonnenlichtintensität liegt für
mindestens 12 Minuten über dem eingestellten
Schwellenwert:
Die Sonnen-LED leuchtet dauerhaft grün.
Die Wind-LED bleibt aus.
Der Sensor lässt die Markise automatisch nach
Ablauf der 12 Minuten ausfahren oder
Die Markise kann manuell mit Hilfe des
Funksenders gesteuert werden.
Siehe Abbildung M
b) Es herrscht Windstille und die Sonne scheint
nicht mehr
Der Sensor registriert für 30 Sekunden keinen Wind
-
mehr und die Sonnenlichtintensität fällt unter den
I
M
12 min.
eingestellten Schwellenwert:
Die Wind-LED bleibt aus.
Die Sonnen-LED erlischt.
Der Sensor lässt die Markise automatisch nach
einer Verzögerung von 15 bis 30 Minuten einfah-
ren oder
Die Markise kann manuell mit Hilfe des
Funksenders gesteuert werden.
Durch die Verzögerung wird ein unerwünschtes Ein-
und Ausfahren der Markise vermieden, beispielsweise
jedes Mal, wenn eine Wolke die Sonne verdeckt.
Hinweis! Wenn die Windstärke über dem am Sensor
eingestellten Windschwellenwert liegt, reagiert die Markise
nicht mehr auf Änderungen der Sonnenlichtintensität.
Sieh e Abbildung L
8. Tipps und Hinweise
8.1 Haben Sie ein Problem mit dem
Sensor?
Mögliche
Störungen
Lösungen
Ursachen
Es ist nicht
Der Antrieb
Löschen Sie einen
möglich, den
ist bereits mit
der Sensoren, um
Sensor in
3 anderen
den RTS- Sensor
den Antrieb
RTS-Sensoren
einlernen zu
einzulernen.
kombiniert.
können.
Der Sensor
Versetzen Sie den
wurde auf eine
Sensor, um ihn von
Metalloberfläche
dem Metallstück zu
montiert.
entfernen.
Die Markise fährt
Der Sensor ist
Überprüfen Sie
jede Stunde ein.
defekt.
mit einem RTS
Funksender, ob der
Antrieb funktioniert.
Überprüfen Sie
anhand des
Demo-Modus, ob
der Antrieb auf den
Sensor reagiert..
Ersetzen Sie den
Sensor, wenn er
defekt ist.
Die Markise fährt
Der Sensor
Überprüfen Sie die
bei aufkommen-
funktioniert nicht,
Verkabelung des
dem Wind nicht
weil er nicht richtig
Sensors.
automatisch ein.
verkabelt wurde.
Der Sensor ist
Den Sensor im
nicht im Antrieb
Antrieb einlernen.
eingelernt.
Der Schwellenwert
Den Schwellenwert
ist schlecht
ändern.
eingestellt.
J
my
N
B
B
1
2
A
PROG.
B
PROG.
Mögliche
Störungen
Lösungen
Ursachen
Der Funkempfang
Die Senderanlagen
wird durch externe
in der Umgebung
Senderanlagen
ausschalten.
beeinträchtigt
(beispielsweise
durch einen
Funkkopfhörer).
Der
Die Sonnen-
Aktivieren Sie mit
Sonnenschutz
automatik ist am
einem geeignetem
reagiert nicht,
Funksender nicht
Funksender die
wenn die Sonne
aktiviert.
Sonnenautomatik –
erscheint oder
siehe Gebrauchs-
nicht mehr
anleitung
scheint.
des jeweiligen
Funksenders.
Der Sonnen-
Ändern Sie
(Eolis RTS in
Kombination mit
schwellenwert
den Sonnen-
einem externen
ist nicht richtig
schwellenwert.
Sonnensensor
eingestellt.
vom Typ Sunis
RTS bzw. ein
Soliris RTS)
Der Sensor
Lernen Sie den
ist nicht mit
Sensor in der
dieser Markise
Markise ein.
kombiniert.
Der Sonnensensor
Säubern Sie den
ist verschmutzt
Sonnensensor mit
bzw. wird durch
einem trockenen
Staub, Blätter oder
Tuch.
Schnee verdeckt.
Der Funkempfang
Die Senderanlagen
wird durch externe
in der Umgebung
Senderanlagen
ausschalten.
beeinträchtigt
(beispielsweise
durch einen
Funkkopfhörer).
Der Sensor
Warten Sie, bis der
registriert Wind
Sensor keinen Wind
und blockiert die
mehr registriert
Sonnenautomatik.
und die Markise
Sonnenautomatik
freigibt.
8.2 Löschen des Sensors
-
Nehmen Sie einen im Antrieb eingelernten RTS
Funksender (A).
Drücken Sie auf die PROG-Taste des RTS
1)
Funksenders (A), bis der Antrieb mit einer kurzen
Auf-/Ab-Bewegung bestätigt:
Der Antrieb ist für 2 Minuten in Lernbereitschaft.
2)
Drücken Sie kurz auf die PROG-Taste des Sensors
(B):
Der Antrieb bestätigt mit einer kurzen Auf-/
Ab-Bewegung, der Sensor (B) gelöscht .
Siehe Abbildung N
K
2 min.
O
B
B
1
2
A
PROG.
B
PROG.
8.3 Löschen aller Sensoren
Nehmen Sie einen im Antrieb eingelernten RTS
-
Funksender (A).
1)
Drücken Sie auf die PROG-Taste des RTS
Funksenders (A), bis der Antrieb mit einer kurzen
Auf-/Ab-Bewegung bestätigt:
Der Antrieb ist für 2 Minuten in Lernbereitschaft.
Drücken Sie auf die PROG-Taste des neuen
2)
Sensors (B), bis der Antrieb mit zwei kurzen Auf-/
Ab-Bewegungen bestätigt:
Alle Sensoren werden aus dem Speicher des
Antriebs gelöscht.
Siehe Abbildung O
9. Technische Daten
Betriebsspannung
230 V ~ / 50-60 Hz
24 V AC/DC (US)
Funkfrequenz
433,42 MHz
Schutzklasse
II
Schutzart
IP 34
- Außenmontage
Temperaturbereich
- 20 °C bis + 50 °C
- 4 °F bis + 122 °F
L
15-30 min.
2/2
