Anschließen der Boxen
Vorsicht beim Anschließen der
Boxen
Lesen Sie sich vor Anschließen der Boxen fol-
gende Hinweise durch:
• Lösen Sie vor Herstellen der Verbindungen
den Netzanschluss.
• Verwenden Sie ausschließlich Boxen mit
einer Impedanz von 6Ω oder mehr.
• Lesen Sie sich die Hinweise in der Bedie-
nungsanleitung der Boxen durch.
• Achten Sie genau auf die Polarität der Laut-
sprecherkabel. Will heißen: Verbinden Sie
den Pluspol (+) eines Anschlusses mit dem
Pluspol (+) der Box und den Minuspol (–)
eines Anschlusses mit dem Minuspol (–)
der Box. Wenn Sie die Polarität vertau-
schen, tritt eine Phasendrehung auf, welche
die Klangqualität beeinträchtigt.
• Unnötig lange bzw. extrem dünne Lautspre-
cherkabel sollten vermieden werden, weil
die Störanfälligkeit dann zunimmt.
• Vermeiden Sie außer-
dem Kurzschlüsse des
Plus- und Minuspols
durch hervorstehende
Adern. Auch das führt
nämlich zu Schäden am HTX-22HD.
• Schließen Sie nur jeweils ein Kabel an eine
Anschlussklemme an. Andernfalls könnte
der HTX-22HD beschädigt werden.
• Schließen Sie jede Box nur jeweils an ein
Klemmenpaar an.
—Fortsetzung

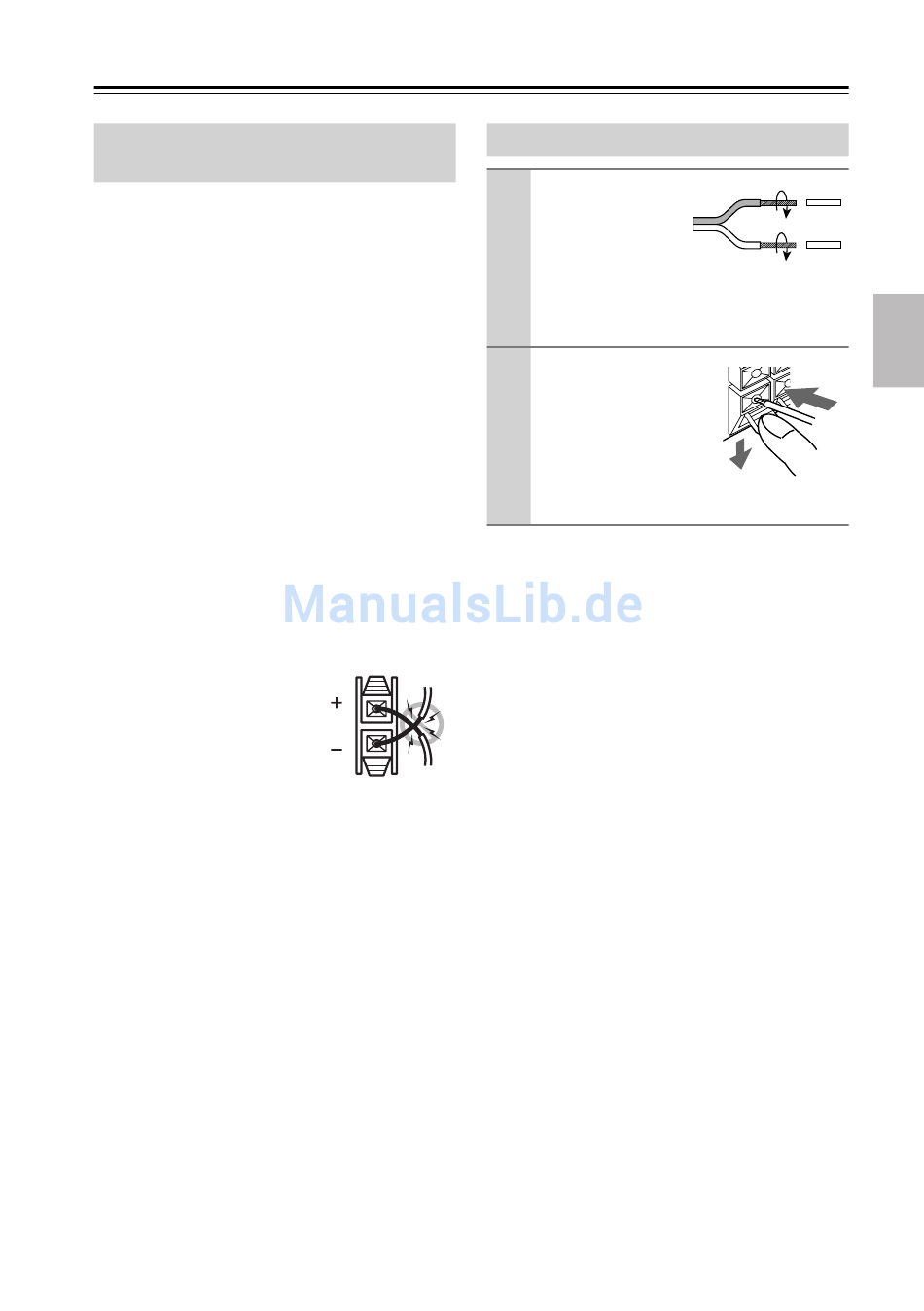

Herstellen der Verbindungen

1
Entfernen Sie an
beiden Enden der
Lautsprecherka-
bel den Kabel-
mantel und
verdrehen Sie die
Adern so fest wie möglich.
2 Drücken Sie die
Klemme nach unten,
schieben Sie die
Adern in die Öff-
nung und geben Sie
die Klemme wieder
frei.
Sorgen Sie dafür, dass nur die Adern, nicht
aber der Kabelmantel festgeklemmt werden.
17
De-
