Collegare gli altoparlanti

Collegare gli altoparlanti anteriori

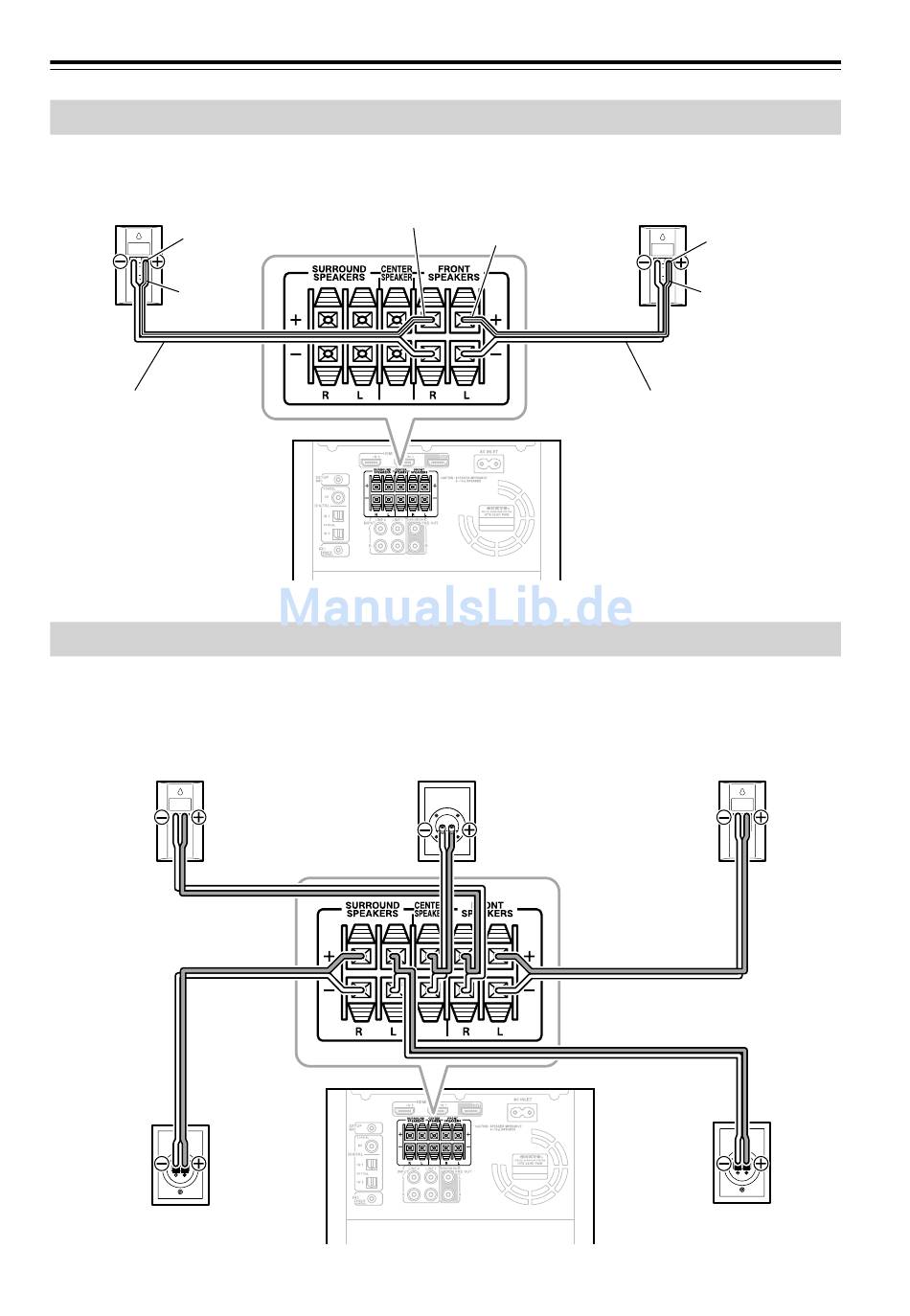

Il seguente digramma mostra come collegate gli altoparlanti anteriori in dotazione per un funzio-
namento a 2.1 canali.
Altoparlante anteriore destro
Terminale rosso
Linea
rossa
Cavo degli altopar-
lanti in dotazione

Collegare altoparlanti a 5.1

Il seguente digramma mostra come collegare gli altoparlanti anteriori in dotazione, un altopar-
lante centro e altoparlanti surround per un funzionamento a 5.1 canali. Per collegare un paio di
altoparlanti posteriori surround per un audio surround a 7.1 canali, si veda pagina 19.
Altoparlante anteriore destro
Altoparlante
surround destro
18
It-
—Continua
Linea rossa
Linea bianca
Altoparlante centro
Altoparlante anteriore sinistro
Terminale bianco
Linea bianca
Cavo degli altopar-
lanti in dotazione
Altoparlante anteriore sinistro
Altoparlante
surround sinistro
