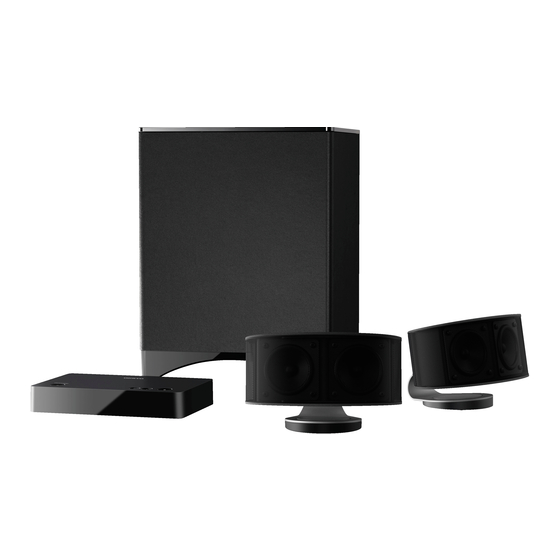

Living Speaker System
LS3100
Sound System Controller (LAP-301)
Front Speakers (SLM-301)
Wireless Subwoofer (SLW-301)
Manuale di istruzioni
Grazie per aver acquistato un prodotto Onkyo. Leggere attentamente
il presente manuale prima di effettuare collegamenti con il nuovo
prodotto Onkyo o di utilizzarlo.
L'osservanza delle istruzioni contenute nel presente manuale
consentire di assicurare delle prestazioni e un'esperienza di ascolto
ottimali per il nuovo prodotto.
Conservare il manuale per consultazioni future.
Bedienungsanleitung
Vielen Dank für Ihren Kauf eines Onkyo-Produkts. Bitte lesen Sie sich
dieses Handbuch sorgfältig durch, bevor Sie die Verbindungen
vornehmen und Ihr neues Onkyo-Produkt anschließen.
Wenn Sie sich an die in dieser Anleitung aufgeführten Anweisungen
halten, können Sie eine optimale Leistung erzielen und das
Hörvergnügen mit Ihrem neuen Produkt auskosten.
Bitte bewahren Sie dieses Handbuch für eine künftige Bezugnahme auf.
Gebruiksaanwijzing
Wij danken u voor de aanschaf van een Onkyo. Lees deze
gebruiksaanwijzing aandachtig door alvorens uw nieuwe Onkyo aan
te sluiten en de stekker in de contactdoos te steken.
Als u de instructies uit deze handleiding opvolgt, kunt u de beste
prestaties uit uw nieuw apparaat halen en optimaal van uw muziek
genieten.
Bewaar deze gebruiksaanwijzing voor raadpleging in de toekomst.
Bruksanvisning
Tack för att du valt att köpa en Onkyo-produkt. Läs igenom denna
bruksanvisning noga innan du utför några anslutningar och kopplar in
din nya Onkyo-produkt.
Genom att följa instruktionerna i denna bruksanvisning kan du erhålla
optimal prestanda och lyssnarglädje från din nya produkt.
Behåll denna bruksanvisning för framtida användning.
Italiano
Deutsch
Nederlands
Svenska
Prima dell'utilizzo.......... It-2
Vóór gebruik.................Nl-2
Innan användningen ... Sv-2
Collegamenti ............... It-14
Anschlüsse................De-14
Aansluitingen .............Nl-14
Anslutningar.............. Sv-14
Funzioni ....................... It-17
Bedienvorgänge........De-17
Bewerkingen...............Nl-17
Användning ............... Sv-17
Funzione utile.............. It-21
Nützliche Funktion....De-21
Nuttige functie............Nl-21
Praktisk funktion....... Sv-21
Appendice.................... It-22
Anhang.......................De-22
Bijlage .........................Nl-22
Bilaga ......................... Sv-22
I
D
t
e
N
S
l
v
