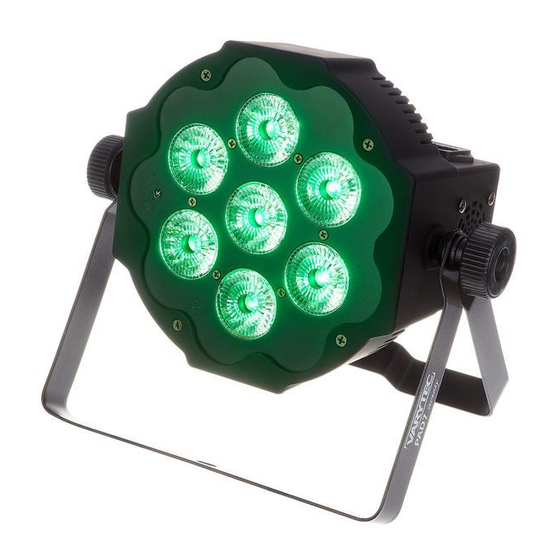

- Seite 1 LED Pad 7 7x10W 5in1 RGBWA LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 05.05.2017, ID: 369851...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................19 Anschlüsse und Bedienelemente....................22 Bedienung..............................30 7.1 Gerät starten............................30 7.2 Hauptmenü............................30 7.3 Menüübersicht..........................36 7.4 Funktion im 1-Kanal-DMX-Modus..................... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 6-Kanal-DMX-Modus..................38 7.7 Funktionen im 9-Kanal-DMX-Modus..................39 Technische Daten............................ 41 Stecker- und Anschlussbelegungen....................42 Fehlerbehebung............................43 Reinigung..............................46 Umweltschutz............................47 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Pad 7 7x10W 5in1 RGBWA...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 13 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Gerät eignet sich für nahezu alle Anwendungsbereiche, zum Beispiel in Clubs, Bars, kleinen Bühnen und Theatern. Er zeichnet sich durch kompakte Abmessungen, solide Konstruktion auch für den Einsatz „on tour“ und enorme Leistung aus. Besondere Eigenschaften des Geräts: 7 ×... -
Seite 16: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt.
- Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. LED-PAR...
-
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED Pad 7 7x10W 5in1 RGBWA... - Seite 20 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Frontseite LED-PAR... - Seite 23 Anschlüsse und Bedienelemente 1 Feststellschraube für den Bügel. 2 Infrarot-Sensor zum Empfang der Signale von der Fernbedienung. 3 LEDs. 4 Bügel zum Aufhängen oder Aufstellen. LED Pad 7 7x10W 5in1 RGBWA...
- Seite 24 Anschlüsse und Bedienelemente Rückseite LED-PAR...
- Seite 25 Anschlüsse und Bedienelemente 5 Anschluss für Netzkabel. 6 Display. 7 DMX-Eingang. 8 Lüfter. 9 DMX-Ausgang. 10 [ENTER] Bestätigt einen ausgewählten Wert. 11 [DOWN] Taste zum Verringern des angezeigten Werts um eins. 12 [UP] Taste zum Erhöhen des angezeigten Werts um eins. LED Pad 7 7x10W 5in1 RGBWA...
- Seite 26 Anschlüsse und Bedienelemente 13 [MENU] Aktiviert das Hauptmenü bzw. ein Untermenü. 14 Anschluss für das Netzkabel zur Versorgung weiterer Geräte. LED-PAR...
- Seite 27 Anschlüsse und Bedienelemente Fernbedienung LED Pad 7 7x10W 5in1 RGBWA...
- Seite 28 Anschlüsse und Bedienelemente 15 [SLAVE] Schaltet die Betriebsarten „Master“ und „Slave“ um. 16 [SPEED] Aktiviert den Einstellmodus für die Programmgeschwindigkeit. Legen Sie die Geschwindigkeit mit den Tasten [UP] und [DOWN] fest. 17 [UP/DOWN] Zum Auswählen eines gewünschten Programms oder Erhöhen / Verringern eines Parameterwerts. 18 [0 …...
- Seite 29 Anschlüsse und Bedienelemente 22 [AUTO 1 & 2] Aktiviert die „vorprogrammierte automatische Show“ 1 bzw. 2. 23 [POWER] Aktiviert oder deaktiviert das Gerät. 24 [DMX] Einmal drücken zum Einstellen der DMX-Adresse, nach zweimaligem Drücken kann der DMX-Modus eingestellt werden. LED Pad 7 7x10W 5in1 RGBWA...
-
Seite 30: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Hauptmenü Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Benutzen Sie [UP] / [DOWN], um den jeweils angezeigten Wert zu ändern. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER]. - Seite 31 Bedienung DMX-Adresse Drücken Sie [MENU]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „AddR“ anzeigt. Drücken Sie [ENTER]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [UP] / [DOWN] einen Wert zwischen 1 und 512 (Anzeige „A001“...
- Seite 32 Bedienung DMX-Modus Drücken Sie [MENU]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „Chnd“ anzeigt. Drücken Sie [ENTER]. Mit [UP] oder [DOWN] können Sie jetzt einen der folgenden DMX-Modi auswählen: „1CH“ (ein Kanal) „5CH“ (fünf Kanäle) „6CH“ (sechs Kanäle) „9CH“...
- Seite 33 Bedienung Betriebsart „Auto 1“ / „Auto 2“ Drücken Sie [MENU]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „Auto“ anzeigt. Drücken Sie [ENTER]. Mit [UP] / [DOWN] können Sie jetzt eine der beiden vorprogrammierten automati‐ schen Shows „AUT1“ oder „AUT2“ auswählen. Drücken Sie [ENTER]. Wählen Sie mit [UP] / [DOWN] einen Wert für die Ablaufgeschwindigkeit zwischen 1 und 9 (Anzeige „SP1“...
- Seite 34 Bedienung Dimmereinstellung Drücken Sie [MENU]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „StAt“ anzeigt. Drücken Sie [ENTER]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „rEd“ (für rot), „GrEE“ (für grün), „bLUE“ (für blau), „ÛhIE“ (für weiß) oder „AnbE“ (für bernsteinfarben) anzeigt. Wenn das Dis‐ play den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen.
-
Seite 35: Fernbedienung
Bedienung Betriebsart „Slave“ Drücken Sie [MENU]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „SLAv“ anzeigt. Drücken Sie [ENTER]. Das Display zeigt nun „SLA“ . Das Gerät ist nun als Slave konfiguriert und folgt den Einstellungen des Master-Geräts, an das es angeschlossen ist. In den anderen Betriebsarten arbeitet das Gerät automatisch als Master. -
Seite 36: Menüübersicht
Bedienung 7.3 Menüübersicht LED-PAR... -
Seite 37: Funktion Im 1-Kanal-Dmx-Modus
Bedienung 7.4 Funktion im 1-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Farbauswahl 7.5 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität rot (0 % bis 100 %) 0…255 Intensität grün (0 % bis 100 %) 0…255 Intensität blau (0 % bis 100 %) 0…255 Intensität weiß... -
Seite 38: Funktionen Im 6-Kanal-Dmx-Modus
Bedienung 7.6 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) 0…255 Intensität rot (0 % bis 100 %) 0…255 Intensität grün (0 % bis 100 %) 0…255 Intensität blau (0 % bis 100 %) 0…255 Intensität weiß... -
Seite 39: Funktionen Im 9-Kanal-Dmx-Modus
Bedienung 7.7 Funktionen im 9-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) 0…255 Intensität rot (0 % bis 100 %) 0…255 Intensität grün (0 % bis 100 %) 0…255 Intensität blau (0 % bis 100 %) 0…255 Intensität weiß... -
Seite 40: Funktion
Bedienung Kanal Wert Funktion 0…255 Geschwindigkeit langsam bis schnell, wenn Kanal 7 = 51…152 0…255 Mikrofon-Empfindlichkeit niedrig bis hoch, wenn Kanal 7 = 153…255 (0 bis 29: Mikrofon aus, 30 bis 255 = niedrig bis hoch) 0…9 Keine Funktion 10…255 Stroboskop-Frequenz langsam bis schnell LED-PAR... -
Seite 41: Technische Daten
Technische Daten Technische Daten LEDs 7 × 5in1-LEDs (RGBWA), je 10 W Abstrahlwinkel 25° Anzahl der DMX-Kanäle 1, 5, 6, 9 Leistungsaufnahme 70 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, flink Gehäusefarbe Schwarz Abmessungen (B ×... -
Seite 42: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 43: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Pad 7 7x10W 5in1 RGBWA... - Seite 44 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung. Licht Trotz einwandfreier Stromversor‐ Prüfen Sie, ob sich das Gerät im DMX-Modus oder in der gung scheinbar keine Funktion Betriebsart „Slave“ befindet. Wenn ja, überprüfen Sie das Gerät in einer anderen Betriebsart. Keine Reaktion auf den DMX-Con‐...
- Seite 45 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Pad 7 7x10W 5in1 RGBWA...
-
Seite 46: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 47: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 48 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 49 Notizen LED Pad 7 7x10W 5in1 RGBWA...
