PAR64 CX-1 RGBW
LED-PAR
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann STAIRVILLE PAR64 CX-1 RGBW LED-PAR

Inhaltszusammenfassung für thomann STAIRVILLE PAR64 CX-1 RGBW LED-PAR

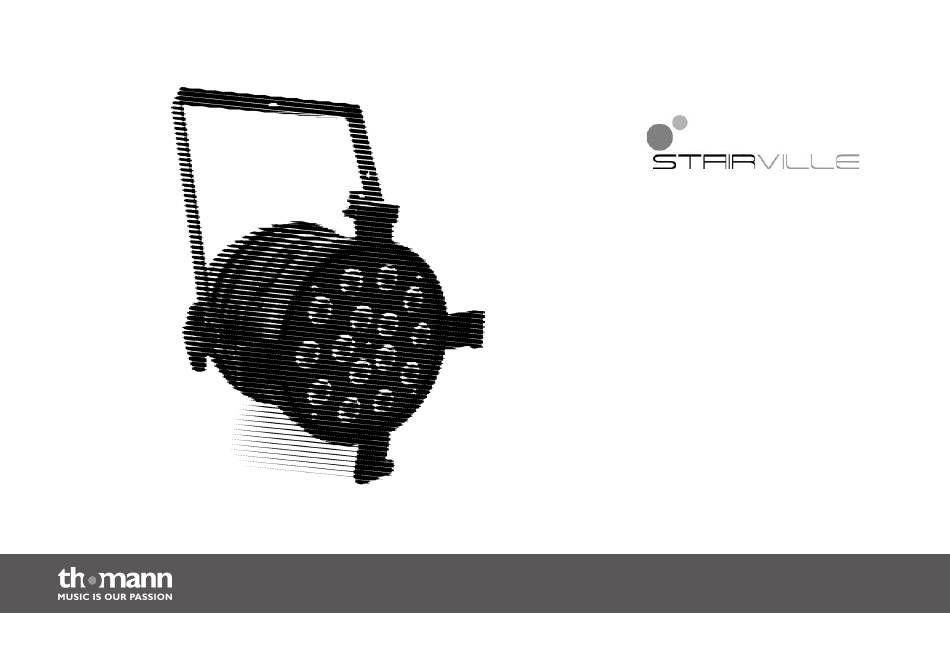

  • Seite 1 PAR64 CX-1 RGBW LED-PAR bedienungsanleitung...
  • Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.08.2012...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................13 Installation..............................14 Inbetriebnahme............................17 Anschlüsse und Bedienelemente....................20 Bedienung..............................23 7.1 Gerät starten............................23 7.2 Hauptmenü............................23 7.3 Menüübersicht..........................30 7.4 Funktionen im 4-Kanal-DMX-Modus..................31 7.5 Funktionen im 6-Kanal-DMX-Modus..................31 7.6 Funktionen im 8-Kanal-DMX-Modus..................33 Technische Daten............................
  • Seite 4 Inhaltsverzeichnis Fehlerbehebung............................36 Reinigung..............................38 Umweltschutz............................39 LED-PAR...

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
  • Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. PAR64 CX-1 RGBW...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
  • Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
  • Seite 11 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie niemals die Lüftungsschlitze ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.

  • Seite 12: Stromversorgung

    Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.

  • Seite 13: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Die CX-Serie bringt komplett neue Farbkreationen in die Reihe der LED-Scheinwerfer. Die Multi-Chip-LEDs sorgen für eine noch nie dagewesene Farbmischung in allen Spektren. Pastell‐ farben, lebendige und kräftige Farben und Weiß-Töne lassen sich mit den Scheinwerfern der CX-Serie äußerst präzise darstellen Besondere Eigenschaften des Geräts: 10 ×...

  • Seite 14: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 15 Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 0,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
  • Seite 16 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. DMX-Anschlüsse Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang.

  • Seite 17: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. PAR64 CX-1 RGBW...
  • Seite 18 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 19 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 20: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite LED-PAR...
  • Seite 21 Anschlüsse und Bedienelemente 1 Netzkabel 2 Display 3 Taste [OK] Bestätigt einen ausgewählten Wert. 4, 5 Tasten , Erhöht bzw. verringert den angezeigten Wert um eins. 6 Taste [M] Aktiviert das Hauptmenü bzw. ein Untermenü. 7 Bügel zum Aufhängen oder Aufstellen. 8 Feststellschraube für den Bügel.
  • Seite 22 Anschlüsse und Bedienelemente 9 DMX IN DMX-Eingang 10 DMX OUT DMX-Ausgang LED-PAR...

  • Seite 23: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Hauptmenü Drücken Sie die Taste [M], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszu‐ wählen.
  • Seite 24 Bedienung DMX-Modus Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie die Taste [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MODE“ anzeigt. Drücken Sie die Taste [OK]. Mit den Pfeiltasten können Sie jetzt einen der folgenden DMX-Betriebsmodi auswählen: „4CH“...
  • Seite 25 Bedienung DMX-Adresse Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „DMX“ anzeigt. Drücken Sie die Taste [OK]. Jetzt können Sie die Nummer des ersten vom Gerät ver‐ wendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 512 (Anzeige „A001“...
  • Seite 26 Bedienung Betriebsart „Show/Master“ Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie die Taste [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MA“ anzeigt. Drücken Sie die Taste [OK]. Jetzt können Sie eine der 41 vorprogrammierten automatischen Shows auswählen.
  • Seite 27 Bedienung Betriebsart „Slave“ Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie die Taste [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SL“ anzeigt. Drücken Sie die Taste [OK]. Jetzt können Sie die Nummer des Geräts einstellen, mit der es vom Master als Slave angesprochen wird.
  • Seite 28 Bedienung Mikrofonempfindlichkeit Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie die Taste [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MIC“ anzeigt. Drücken Sie die Taste [OK]. Jetzt können Sie die Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung einstellen.
  • Seite 29 Bedienung Fade-Geschwindigkeit Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „FADE“ anzeigt. Drücken Sie die Taste [OK]. Jetzt können Sie die Fade-Geschwindigkeit der vorpro‐ grammierten automatischen Shows einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwi‐ schen 1 und 7 (Anzeige „F-01“...

  • Seite 30: Menüübersicht

    Bedienung 7.3 Menüübersicht LED-PAR...

  • Seite 31: Funktionen Im 4-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 7.5 Funktionen im 6-Kanal-DMX-Modus Kanal Wert...
  • Seite 32 Bedienung Kanal Wert Funktion 64…127 Automatischer Farbwechsel mit 7 Farben, Kanäle 2 bis 5 ohne Funktion 128…191 Automatischer Farbwechsel mit 12 Farben, Kanäle 2 bis 5 ohne Funktion 192…255 Automatischer Farbwechsel mit 4 Farben, Kanäle 2 bis 5 ohne Funktion 0…255 Intensität Rot (0 % bis 100 %), wenn Kanal 1 = 0…63 0…255...

  • Seite 33: Funktionen Im 8-Kanal-Dmx-Modus

    Bedienung 7.6 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %), wenn Kanal 5 = 0…15 und Kanal 7 = 0…31 0…255 Intensität Grün (0 % bis 100 %), wenn Kanal 5 = 0…15 und Kanal 7 = 0…31 0…255 Intensität Blau (0 % bis 100 %), wenn Kanal 5 = 0…15 und Kanal 7 = 0…31 0…255...
  • Seite 34 Bedienung Kanal Wert Funktion Auswahl der Betriebsart 0…31 Konstante Farbe, der Farbton wird mit den Kanälen 1 bis 4 festgelegt 32…63 Fade-Out-Effekt, Geschwindigkeit geregelt mit Kanal 6, Kanäle 1 bis 5 ohne Funktion 64…95 Fade-In-Effekt, Geschwindigkeit geregelt mit Kanal 6, Kanäle 1 bis 5 ohne Funktion 96…127 Fade-In-Out-Effekt, Geschwindigkeit geregelt mit Kanal 6, Kanäle 1 bis 5 ohne Funktion 128…159...

  • Seite 35: Technische Daten

    Technische Daten Technische Daten LEDs 10 × RGB 5 × CW Abstrahlwinkel 25 ° Anzahl der DMX-Kanäle 4, 6, 8 Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 51 W Gehäusefarbe Schwarz Abmessungen (B × T × H) 270 mm × 270 mm × 330 mm Gewicht 3,4 kg PAR64 CX-1 RGBW...
  • Seite 36 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-PAR...
  • Seite 37 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. PAR64 CX-1 RGBW...

  • Seite 38: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und normalem Glasreiniger.

  • Seite 39: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 40 Notizen LED-PAR...
  • Seite 41 Notizen PAR64 CX-1 RGBW...
  • Seite 42 Notizen LED-PAR...
  • Seite 44 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
