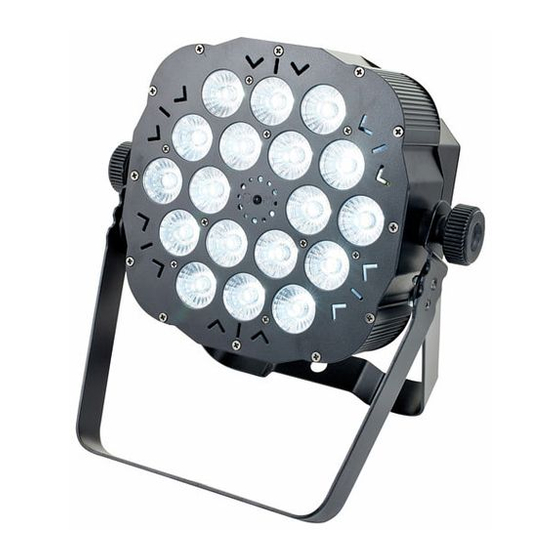

- Seite 1 DCL Flat Par 18x4W CW/WW LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.05.2016, ID: 347497...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................23 Bedienung..............................32 7.1 Bedienung am Gerät........................32 7.2 Funktionen der Fernbedienung....................39 7.3 Funktionen im 2-Kanal-DMX-Modus.................. - Seite 4 Inhaltsverzeichnis Stecker- und Anschlussbelegungen....................45 Fehlerbehebung............................46 Reinigung..............................49 Umweltschutz............................50 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. DCL Flat Par 18x4W CW/WW...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 13 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-PAR eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich. Er zeichnet sich durch eine geringe Leistungsaufnahme und eine hohe Lebensdauer aus. Besondere Eigenschaften des Geräts: 18 × 2-in-1-Dual-Colour-LEDs für fast jede gewünschte Farbtemperatur im Weißlicht‐ spektrum (je 4 W) Außergewöhnlich hohe Lichtleistung Ansteuerung über DMX (zwei bzw. -
Seite 16: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 17: Überhitzungsgefahr
Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. - Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
-
Seite 19: Infrarot-Empfänger Für Die Fernbedienung
Installation Infrarot-Empfänger für die Fern‐ Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich auf der Vorderseite im bedienung Bereich der zentralen LED. Achten Sie darauf, dass er nicht verdeckt wird. Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. -
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED-PAR... - Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Eine so gebildete Kette kann aus maximal 30 DMX-Geräten bestehen.
- Seite 22 Inbetriebnahme DMX-Indikator Wenn sich das Gerät im DMX-Modus befindet und ein DMX-Controller angeschlossen und ein‐ geschaltet ist, blinkt das „d“ an der ersten Stelle des Displays. Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“...
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Übersicht DCL Flat Par 18x4W CW/WW... - Seite 24 Anschlüsse und Bedienelemente 1 Infrarot-Empfänger für die Signale von der Fernbedienung. 2 Unterseite mit Anschlüssen (DMX und Stromversorgung). 3 Feststellschrauben für die Befestigungsbügel. 4 Gummifüße zum Aufstellen. 5 Oberseite mit Bedienelementen. 6 Befestigungsbügel zum Aufstellen oder Aufhängen. LED-PAR...
- Seite 25 Anschlüsse und Bedienelemente Unterseite mit Anschlüssen DCL Flat Par 18x4W CW/WW...
- Seite 26 Anschlüsse und Bedienelemente 7 [DMX In] DMX-Eingang. 8 [DMX Out] DMX-Ausgang. 9 [POWER In] Kaltgeräteeinbaustecker für den Netzanschluss mit Sicherungshalter. 10 [POWER Out] Kaltgeräteeinbaubuchse für das Spannungsversorgungskabel zum nächsten Gerät (maximal 18 weitere Geräte). LED-PAR...
- Seite 27 Anschlüsse und Bedienelemente Oberseite mit Bedienelementen DCL Flat Par 18x4W CW/WW...
- Seite 28 Anschlüsse und Bedienelemente 11 Display. 12 [Down] Navigiert in einer Menüliste nach unten. Verringert den angezeigten Wert um eins. 13 [Up] Navigiert in einer Menüliste nach oben. Erhöht den angezeigten Wert um eins. 14 [Setup] Wählt eine Option der jeweiligen Betriebsart aus. 15 [Mode] Aktiviert das Hauptmenü...
- Seite 29 Anschlüsse und Bedienelemente Fernbedienung DCL Flat Par 18x4W CW/WW...
- Seite 30 Anschlüsse und Bedienelemente 16 [AUTO] Aktiviert die Betriebsart „Automatik“. 17 [PRG] Aktiviert die Betriebsart „vorprogrammierte automatische Show“. Wählen Sie das gewünschte Programm mit den Tasten [+] und [–]. 18 [ON/OFF] Aktiviert/deaktiviert das Gerät. 19 [SPEED] Aktiviert den Einstellmodus für die Programmgeschwindigkeit. Legen Sie die Geschwindigkeit mit den Tasten [+] und [–] fest.
- Seite 31 Anschlüsse und Bedienelemente 22 [+] Erhöht den eingestellten Wert. 23 [–] Verringert den eingestellten Wert. 24 [Dimming] Keine Funktion. 25 [0 … 9], [A … C] Eingabetasten zur Auswahl einer gewünschten Farbtemperatur und des Dimm-Faktors. 26 [CW] Taste zur Auswahl des Farbtemperaturbereichs Kaltweiß. 27 [WW] Taste zur Auswahl des Farbtemperaturbereichs Warmweiß.
-
Seite 32: Bedienung
Bedienung Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.1 Bedienung am Gerät Drücken Sie [Mode], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszuwählen. Benutzen Sie [Setup], um weitere Optionen auszuwählen. - Seite 33 Bedienung Betriebsart „Vorprogrammierte Eine vorprogrammierte automatische Show kann nur aktiviert werden, wenn das Gerät alleine automatische Show“ arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Pro“ anzeigt und drücken Sie [Setup]. Jetzt können Sie eine der vorprogrammierten automatischen Shows auswählen.
- Seite 34 Bedienung Um die Programmgeschwindigkeit einzustellen, drücken Sie erneut [Setup]. Das Display zeigt „SP.xx“ . Mit [Up] und [Down] können Sie jetzt einen Wert zwischen „SP.01“ (langsam) und „SP.FL“ (schnell) auswählen. Um die Blinkfrequenz einzustellen, drücken Sie erneut [Setup]. Das Display zeigt „FS.xx“ . Mit [Up] und [Down] können Sie jetzt einen Wert zwischen „FS.00“...
- Seite 35 Bedienung Betriebsart „Musiksteuerung“ Die musikgesteuerte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Soud“ anzeigt. Damit wird die musikgesteuerte automatische Show aktiviert.
- Seite 36 Bedienung Betriebsart „Dimmer“ Der Dimmer-Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Colr“ anzeigt. Drücken Sie [Setup]. Das Display zeigt die aktuelle Einstellung der Farbtemperatur (Anzeige „U255“...
- Seite 37 Bedienung DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „d.xxx“ anzeigt und drücken Sie [Setup]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen.
- Seite 38 Bedienung Menüübersicht LED-PAR...
-
Seite 39: Funktionen Der Fernbedienung
Bedienung 7.2 Funktionen der Fernbedienung Die Steuerungsfunktionen der mitgelieferten IR-Fernbedienung entsprechen mit Ausnahme der Auswahl des Farbtemperaturbereichs und des Dimm-Faktors den Steuerungsfunktionen und Tasten am Gerät. DCL Flat Par 18x4W CW/WW... - Seite 40 Bedienung Auswahl Farbtemperaturbe‐ Über die Ziffern- und Buchstabentasten der Fernbedienung können Sie die gewünschte Farb‐ reich und Dimm-Faktor temperatur direkt einstellen. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Wählen Sie mit den Tasten [CW] und [WW] den gewünschten Farbtemperaturbereich und stellen Sie mit den Ziffern- und Buchstabentasten die gewünschte Farbtemperatur ein: Wert Kaltweiß...
-
Seite 41: Funktionen Im 2-Kanal-Dmx-Modus
Bedienung Wert Kaltweiß (CW) Warmweiß (WW) 65 % 100 % 50 % 100 % 35 % 100 % 15 % 100 % 100 % 7.3 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Farbtemperatur Warmweiß (0 % bis 100 %) 0…255 Farbtemperatur Kaltweiß... -
Seite 42: Funktionen Im 6-Kanal-Dmx-Modus
Bedienung 7.4 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Master-Dimmer 0…255 Auswahl Farbtemperatur Warmweiß, wenn Kanal 4 = 0 0…255 Auswahl Farbtemperatur Kaltweiß, wenn Kanal 4 = 0 Keine Funktion 1…42 Programm 01 43…85 Programm 02 86…128 Programm 03 129…171 Programm 04 172…214 Programm 05... -
Seite 43: Funktion
Bedienung Kanal Wert Funktion 64…127 Warmweiß, wenn Kanal 4 = 1…42 (Programm 01) 128…191 Kaltweiß, wenn Kanal 4 = 1…42 (Programm 01) 192…255 Alle, wenn Kanal 4 = 1…42 (Programm 01) 0…255 Programmgeschwindigkeit, wenn Kanal 4 = 43…214 0…255 Empfindlichkeit Musiksteuerung, wenn Kanal 4 = 215…255 0…255 Strobe-Effekt DCL Flat Par 18x4W CW/WW... -
Seite 44: Technische Daten
Technische Daten Technische Daten LEDs 18 × 2-in-1-DCL-LEDs, je 4 W Abstrahlwinkel 25° Anzahl der DMX-Kanäle 2 oder 6 Batterie (Fernbedienung) Lithium-Knopfzelle, CR 2025, 3 V Energieversorgung 100 … 240 V (AC), 50/60 Hz 5 mm × 20 mm, 2 A, 250 V, träge Sicherung Leistungsaufnahme 68 W... -
Seite 45: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 46: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-PAR... - Seite 47 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Wenn sich das Gerät im DMX-Modus befindet und ein troller DMX-Controller angeschlossen und eingeschaltet ist, blinkt das „d“ an der ersten Stelle des Displays. Ist das nicht der Fall, dann wird kein gültiges DMX-Signal emp‐...
- Seite 48 2. Gehen Sie mit der Fernbedienung näher an das Gerät heran. 3. Überprüfen Sie die Batterie der Fernbedienung. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-PAR...
-
Seite 49: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 50: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 51 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 52 Notizen LED-PAR...
- Seite 53 Notizen DCL Flat Par 18x4W CW/WW...
- Seite 54 Notizen LED-PAR...
