Herstellerangaben; Transport; Lieferung Und Leistung; Lagerung - Gemü 3021 Original Einbau- Und Montageanleitung

6

Herstellerangaben

6.1

Transport

Volumenstrom-Messturbine nur auf
G
geeignetem Lademittel transportieren,
nicht stürzen, vorsichtig handhaben.
Verpackungsmaterial entsprechend
G
den Entsorgungsvorschriften /
Umweltschutzbestimmungen entsorgen.
6.2

Lieferung und Leistung

Ware unverzüglich bei Erhalt auf
G
Vollständigkeit und Unversehrtheit
überprüfen.
Lieferumfang aus Versandpapieren,
G
Ausführung aus Bestellnummer
ersichtlich.
Die Messturbine wird im Werk auf
G
Funktion und Dichtheit geprüft.
Die Messturbine ist werkseitig
G
vollständig abgeglichen und kann nach
Eingabe der kundenspezifischen Daten
sofort eingesetzt werden (d.h. das
Gerät muss vor Ort nicht geöffnet und
eingestellt werden).
Ein Prüfprotokoll mit den
G
turbinenspezifischen Daten liegt dem
Produkt bei.
Bei kundenseitigem Austausch der
G
Messturbine muss der K-Factor
(Impulsrate) und der ZeroOffset über
das Display gemäß den Werten des
Prüfprotokolls der neuen Turbine
eingegeben werden (siehe Kapitel 9.2 /
10.2).
6.3

Lagerung

Messturbine staubgeschützt und trocken
G
in Originalverpackung lagern.
UV-Strahlung und direkte
G
Sonneneinstrahlung vermeiden.
Maximale Lagertemperatur: 40 °C.
G
Lösungsmittel, Chemikalien, Säuren,
G
Kraftstoffe u.ä. dürfen nicht mit
Messturbinen und deren Ersatzteilen in
einem Raum gelagert werden.
6.4 Benötigtes Werkzeug
Schraubendreher zum Anschließen
G
der Spannungsversorgung und
Ausgangssignale.
Benötigtes Werkzeug für Einbau und
G
Montage ist nicht im Lieferumfang
enthalten.
Passendes, funktionsfähiges und
G
sicheres Werkzeug benutzen.
7

Funktionsbeschreibung

Das durch die Turbine strömende Medium
treibt ein axial gelagertes Turbinenrad
an. In einem auf dem Turbinenrad
aufgesteckten Ring sind gleichmäßig
verteilt 8 Permanentmagnete angeordnet,
die allseitig mit PVDF umspritzt sind. Die
Permanentmagnete induzieren in einer
Induktionspule, die vom Messmedium
getrennt angeordnet ist, Spannungsimpulse.
Dabei ist die Drehzahl des Turbinenrades
der Strömungsgeschwindigkeit proportional,
d.h. jeder abgegebene Impuls entspricht
einem bestimmten Volumenstrom.

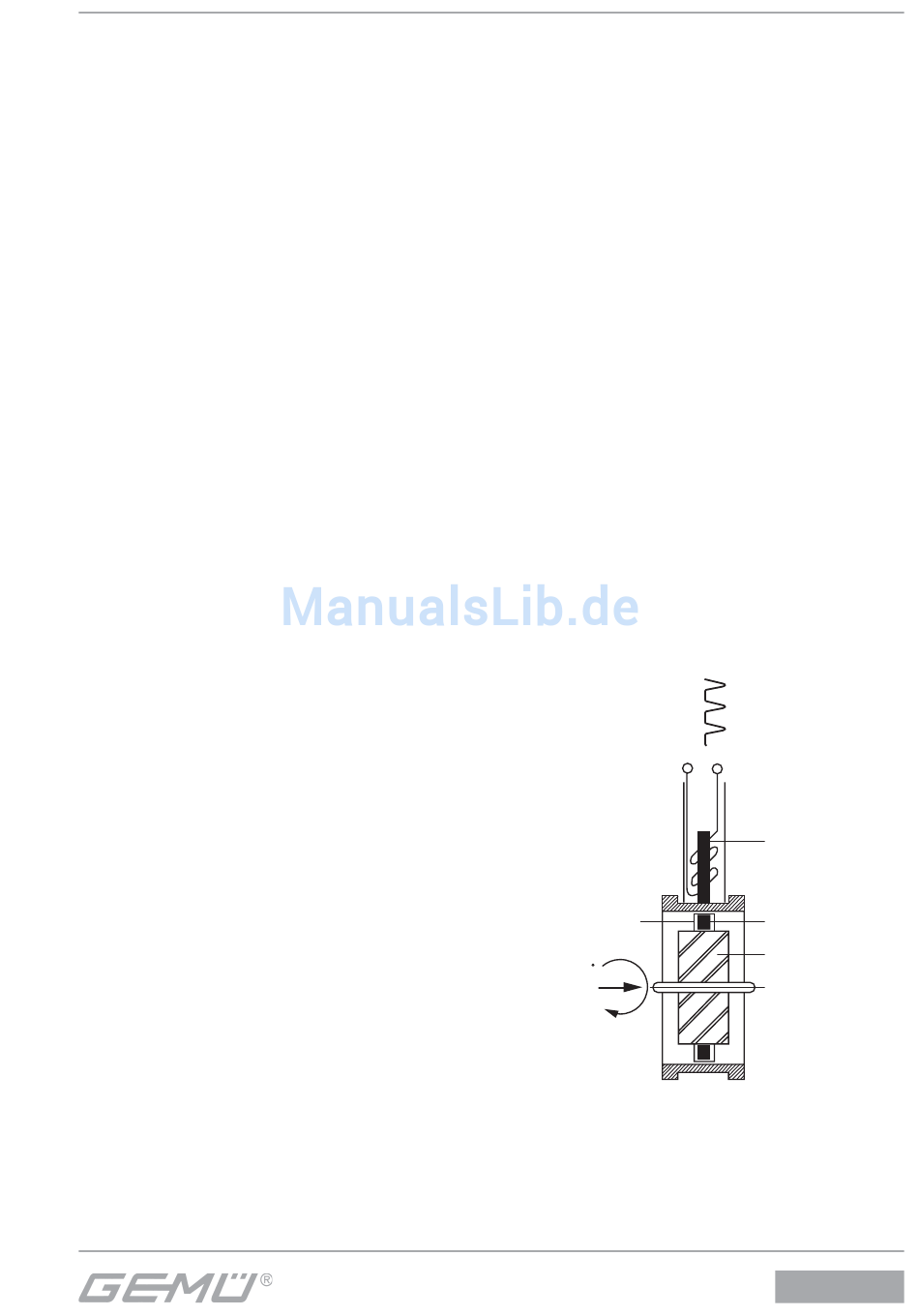

Ring
V
Funktionsprinzip
Diese Impulse werden in zwei möglichen
Ausführungen der Volumenstrom-Mess-
turbine weiterverarbeitet: Totalizer (Kapitel 9)
oder Batchcontroller (Kapitel 10).
7 / 52
Impulse
Sensor
Permanentmagnet
Turbinenlaufrad
3021
