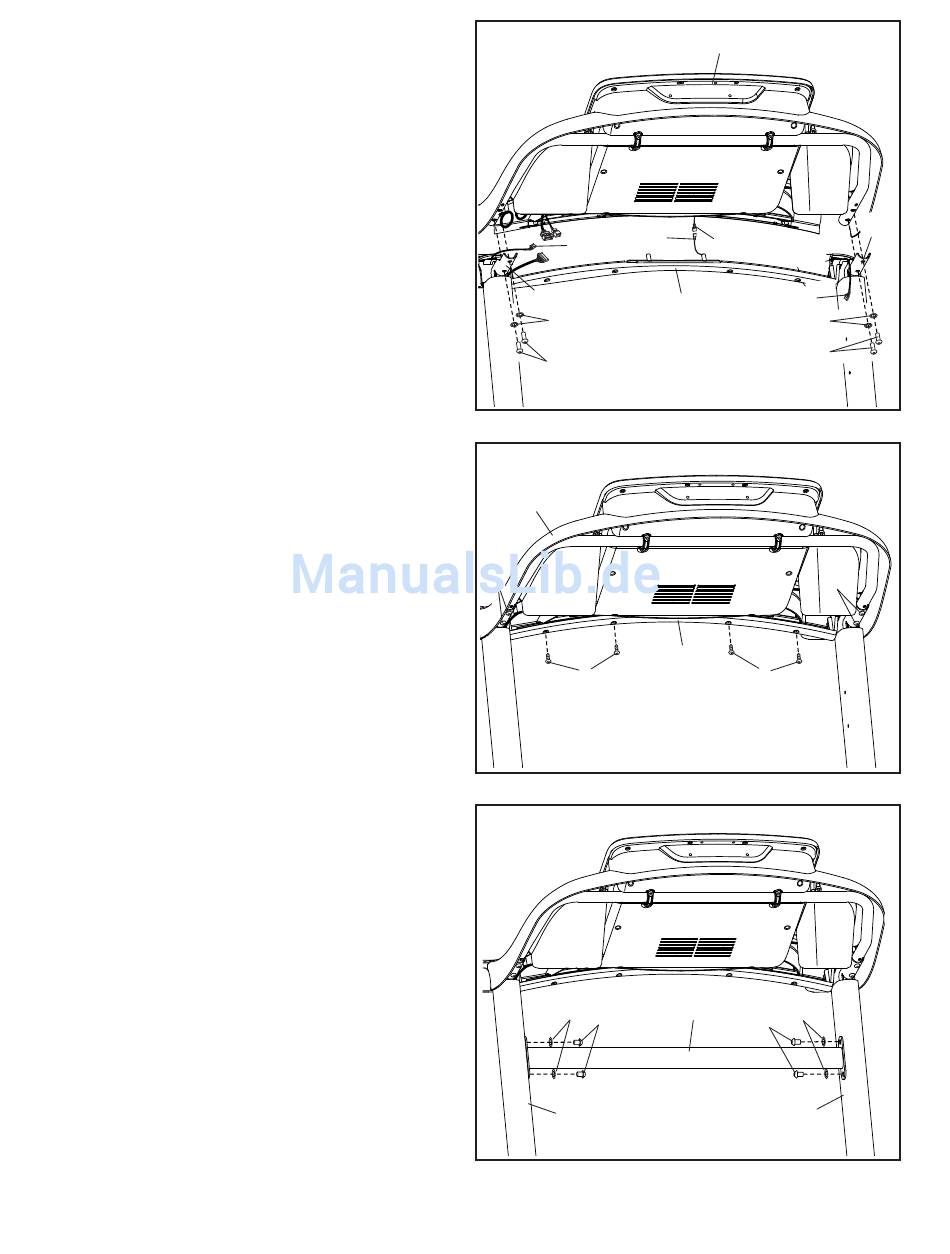

12. Halten Sie die Computereinheit (H) an die
Pulsquerstange (93) hin. Stecken Sie das
Erdungskabel der Computereinheit mit dem
Computer-Erdungskabel (58) auf der Pulsquer-
stange zusammen.
Legen Sie nun die Computereinheit (H) auf die
Klammern an den Haltestangen (86). Vermeiden
Sie dabei ein Abklemmen der Kabel. Achten
Sie darauf, dass die Haltestangenkabel (G) so
ausgerichtet sind, wie abgebildet.
Befestigen Sie die Computereinheit (H) mit den
vier 5/16" x 3/4" Schrauben (4), die Sie in Schritt
9 entfernt haben, und vier 5/16" Zahnscheiben
(11). Ziehen Sie die Schrauben aber noch
nicht fest.
13. Befestigen Sie die Computereinheit (H) mit vier
#8 x 1/2" Schrauben (1) an der Pulsquerstange
(93). Ziehen Sie alle vier Schrauben erst
leicht an, und ziehen Sie sie dann fest.
Dann ziehen Sie die vier 5/16" x 3/4" Schrau-
ben (4) fest.
14. Schieben Sie die Pfostenquerstange (31) vor-
sichtig zwischen die Pfosten (89, 90). Befestigen
Sie die Pfostenquerstange mit den vier 5/16" x
3/4" Schrauben (4), die Sie in Schritt 6 ent-
fernt haben, und vier 5/16" Zahnscheiben (11).
Ziehen Sie alle vier Schrauben erst leicht an,
und ziehen Sie sie dann fest.
12
G
86
11
4
13
H
4
1
14
11 4
90
13
H
58
Erdungskabel
G
93
11
4
93
1
31
11
4
89
86
4
