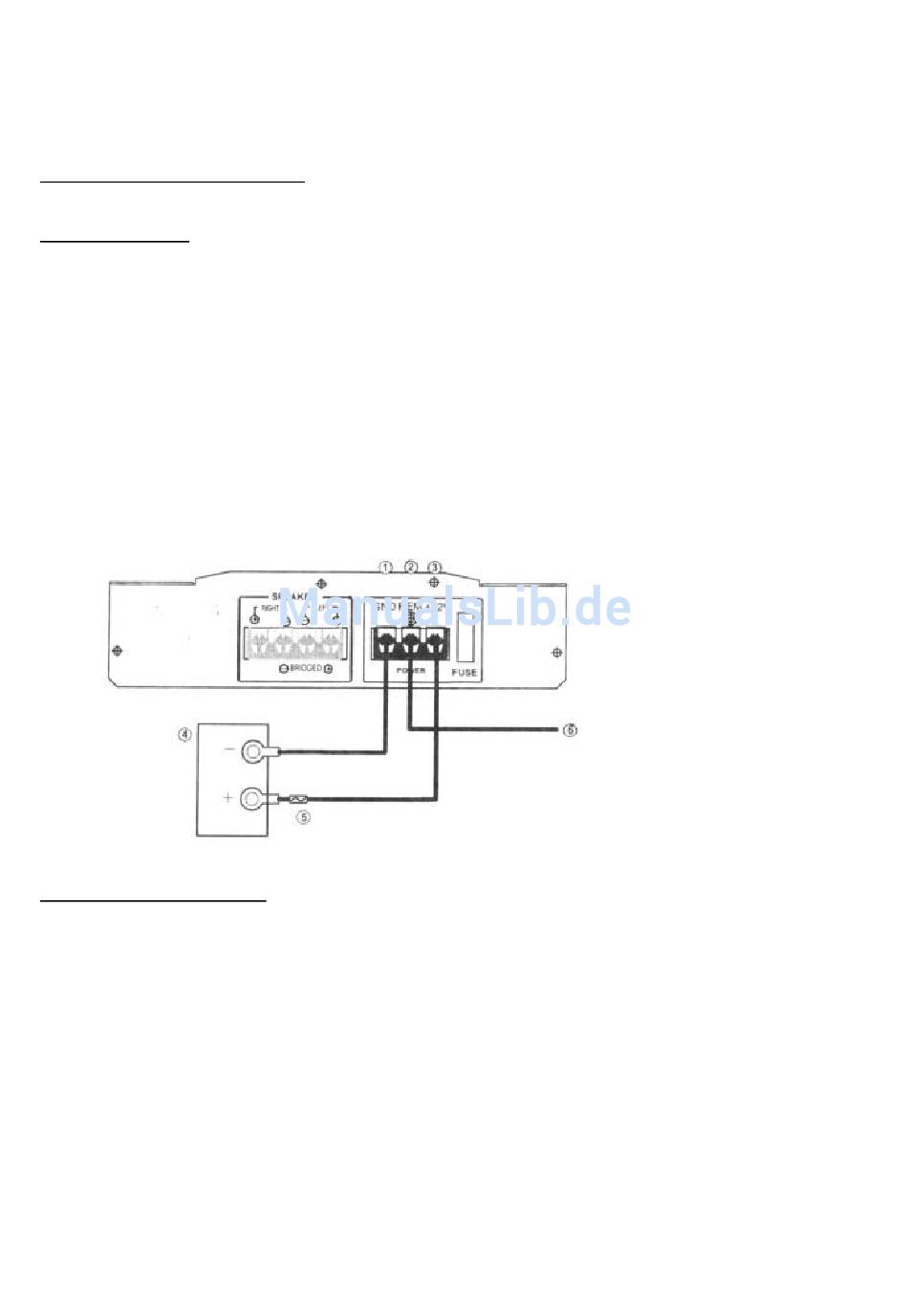

Anschluss der Stromversorgung
Wichtiger Hinweis!
Bevor Sie mit dem Anschluss der Endstufe beginnen, klemmen Sie bitte das Pluskabel von Ihrer
Fahrzeugbatterie ab um bei Fehlern Kurzschlüsse zu verhindern!
•
Die in Ihrem Fahrzeug verbauten Kabel (1mm²) Sind nicht geeignet um diese Endstufe anzuschliessen!
Bitte nutzen Sie deshalb Anschlussleitungen mit ausreichendem Querschnitt (mindestens 6mm²).
•
Schliessen Sie zuerst den Minuspol der Spannungsversorgung an den Minuspol der Batterie an. Dies ist
wichtig um Störungen zu vermeiden.
•
Die 12 Volt+ Anschlussleitung zur Autobatterie muss mit einer Sicherung versehen werden welche
möglichst nah an der Autobatterie montiert werden muss! (40 Ampere). Diese Sicherung legen Sie bitte
erst in den Sicherungshalter ein, wenn der Anschluss des kompletten Systems abgeschlossen ist.
•
Bitte schliessen Sie jetzt den 12 Volt Steuerausgang Ihres Autoradios(6)
an den „REM" Anschluss (2) der Endstufe an. (Leiterquerschnitt mind. 0,75mm²)
Anschluss der Lautsprecher
•
Im Normalanschlussmodus (Je ein Lautsprecher an Jedem Ausgang) darf die Mindestimpedanz 2 Ohm
nicht unterschreiten.
•
Im gebrückten Modus (die zwei Lautsprecherausgänge sind gebrückt) darf die Mindestimpedanz 4
Ohm nicht unterschreiten.
•
Im Subwoofermodus (Endstufe wird nur für den Basslautsprecher genutzt) darf die Mindestimpedanz 2
Ohm nicht unterschreiten.
•
Schliessen Sie niemals die Lautsprechermasse an der Karosserie an!
•
Schliessen Sie niemals die 12 Volt Versorgungsspannung an einen der Lautsprecherausgänge an. Dies
hat einen sofortigen Defekt der Endstufe zur Folge.
Solche Fehlanschlüsse führen zum Ausschluss der Gewährleistung!
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
751-120
