Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen CarHifi-Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes Design
und durchdachte technische Features vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und befolgen Sie diese,
um in möglichst ungetrübten Genuss des Gerätes
zu kommen!
Features
•
Automatische Ein/Ausschaltung über das Autoradio
•
Einstellbare Frequenzweiche
•
Schaltbarer Bassequalizer
•
Einstellbare Eingangsempfindlichkeit
•
Brückbarer 2-/ 1-Kanalmodus
•
Direkter Autoradioeingang
•
Zweifacher Anschlussmodus
•
Elektronische Abschaltung bei Kurzschluss Eingansspannungsschwankung und Übertemperatur
•
Stummschaltung bei Störimpulsen
•
Funktionsanzeige (LED)
Sicherheitshinweise
•
Sollten Sie sich den Einbau der Endstufe nicht selbst zutrauen, nutzen Sie bitte den Service einer
Fachwerkstatt.
•
Achten Sie beim Einbau Ihrer Endstufe auf ausreichende Belüftung.
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung

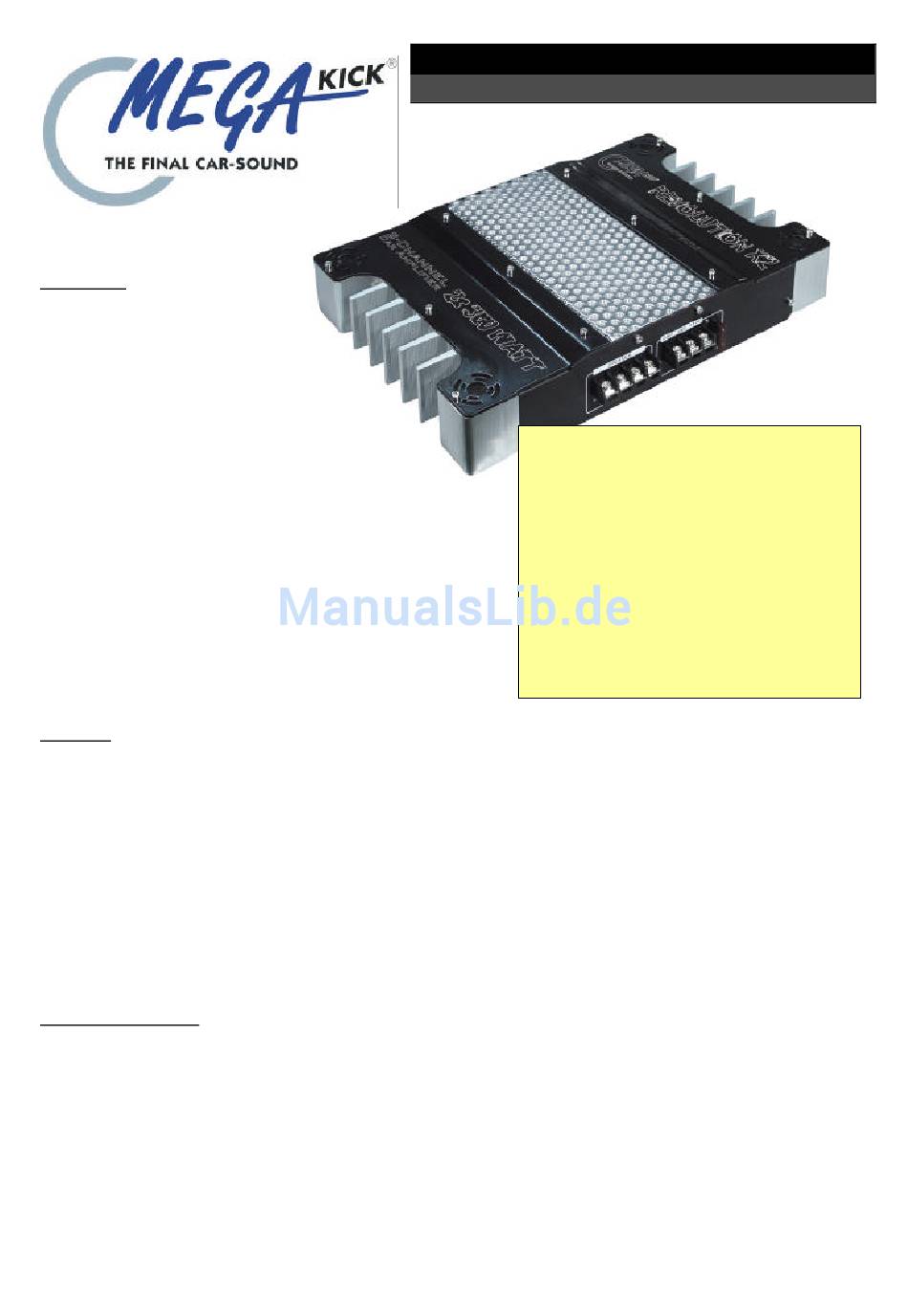

CarAmplifier Megakick Revolution X2
Technische Daten:
Leistung max.
Frequenzbereich
Rauschabstand
Klirrfaktor
Regelbereich Bässe
Regelbereich Höhen
Lautsprecher Ausgänge
Super Bass:
Anzeige
Maße:
Zubehör:
751-120
1x 720 Watt an 4 Ohm
2x 360 Watt an 4 Ohm
10-50.000Hz (-3 dB)
ca. 100dB
<0,01%
30-250 Hz
50-1000 Hz
2 - 16 Ohm
+12dB bei 45 Hz
LED für Power
300x52x200mm
Schraubenset
Audioeingangskabel
Ersatzsicherung
