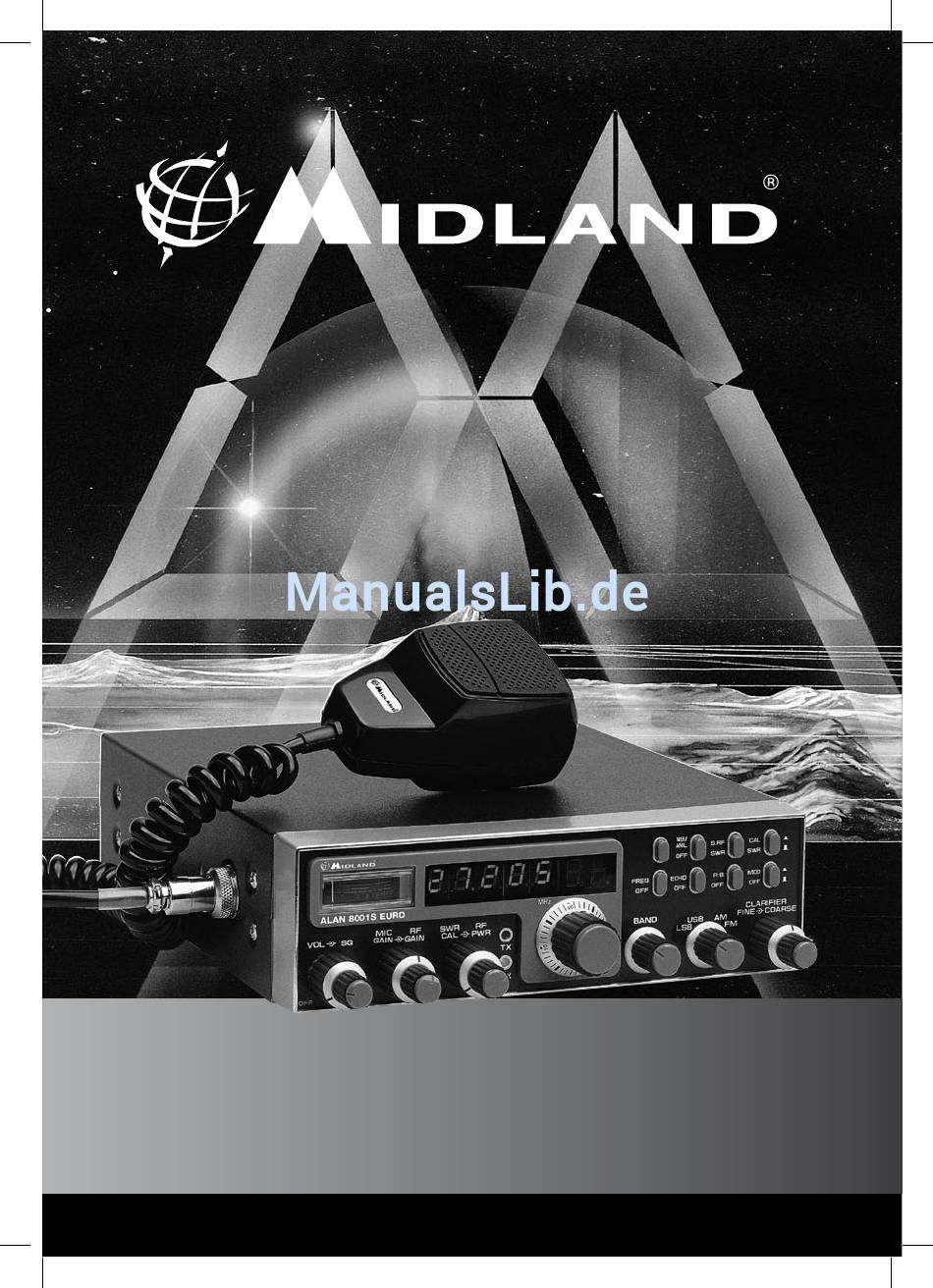

- Seite 1 ALAN 8001S EURO...
- Seite 27 INHALTSVERZEICHNIS Hinweise zum Betrieb ....................2 Bedien- und Anzeigeelemente .................. 2 Frontplatte ........................2 Hinterseite ........................4 Push-To-Talk (PTT-) Mikrofon .................. 4 Betriebsverfahren für den Empfang ................ 5 Betriebsverfahren zum Senden .................. 5 Empfang von SSB-Signalen ..................5 Quittungston Roger Beep .................... 6 Andere Mikrofone und Installation ................ 7 Technische Daten ......................8...
-
Seite 28: Am-Fm-Ssb Transceiver Alan 8001

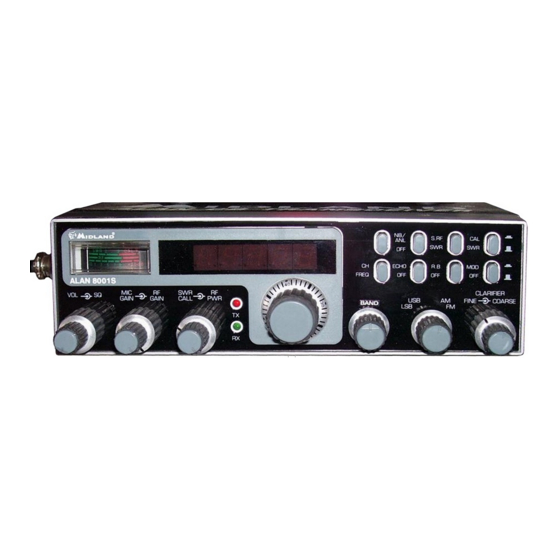

AM-FM-SSB Transceiver ALAN 8001 Hinweise zum Betrieb BEDIEN- UND ANZEIGEELEMENTE An der Frontplatte Ihres Transceivers befinden sich 8 Bedien- und 4 Anzeigeelemente. FRONTPLATTE 1. EIN/AUS LAUTSTÄRKE (innerer konzentrischer Doppelregler). Im Uhrzeigersinn drehen, um das Gerät mit Strom zu versorgen und um die Lautstärke einzustellen. Während des normalen CB-Betriebs wird der Lautstärkeregler VOLUME zum Einstellen des erhaltenen Ausgangslevels entweder am Lautsprecher des Transceivers oder am externen Lautsprecher (insofern vorhanden) verwendet. - Seite 29 5. SWR CAL CONTROL (innerer konzentrischer Doppelregler). Um eine maximale Leistungsabstrahlung und größte Reichweite zu erhalten, ist es wichtig, dass sich Ihre Antenne in einwandfreiem Zustand befindet, korrekt eingestellt und mit Ihrem Transceiver abgestimmt ist. Mit dem eingebauten SWR (Stehwellenverhältnis) – Messinstrument können Sie problemlos die Bedingungen Ihrer Betriebsantenne messen. Um diese Funktion auszuführen, schließen Sie Ihre Antenne an die Ausgangsbuchse an. Wählen Sie einen Kanal aus der Mitte des Bandes, wie zum Beispiel 2 oder den Kanal, den Sie in Zukunft am häufigsten benutzen wollen. Stellen Sie 6 Schalter auf die SWR- Position, und 4 Schalter auf die SWR CAL Position. Drücken Sie den Push-To-Talk- Schalter, halten Sie diesen gedrückt und stellen Sie, während Sie den SWR CAL- Regler betätigen, das Anzeigeinstrument auf die CAL-Position. Ohne die P.T.T.-Taste...
-
Seite 30: Hinterseite
18. NB/ANL-OFF SCHALTER . Auf NB/ANL Position aktiviert er den automatischen Geräuschbegrenzer und arbeitet als Filter; auf OFF Position deaktiviert er diese Funktion. 19. FREQ-KANAL SCHALTER. Auf FREQ Position aktiviert dieses Bedienelement die Frequenzanzeige, auf KANAL Position zeigen die beiden Ziffern die gewählte Kanal- Nummer an. 20. NICHT VERWENDET. 21. DISPLAY FREQUENZMESSER. Zeigt die Betriebsfrequenz und den gewählten Kanal an. -
Seite 31: Betriebsverfahren Für Den Empfang
BETRIEBSVERFAHREN FÜR DEN EMPFANG . Stellen Sie sicher, dass die Stromversorgung, das Mikrofon und die Antenne in die vorgesehenen Anschlussbuchsen eingesteckt sind, bevor Sie zum nächsten Schritt übergehen. 2. Schalten Sie das Gerät ein, indem Sie den Lautstärkeregler VOL an Ihrem Transceiver im Uhrzeigersinn drehen. . Stellen Sie die Lautstärke VOLUME auf ein angenehmes Lautstärke-Niveau ein. 4. Stellen Sie den MODE Schalter ( ) auf den gewünschten Modus ein. 5. Hören Sie auf das vom Lautsprecher kommende Hintergrundgeräusch. Stellen Sie die Rauschunterdrückung SQUELCH langsam im Uhrzeigersinn bis das Geräusch einfach verschwindet (es sollte kein Signal vorhanden sein). Verändern Sie diese Einstellung nun nicht mehr. Die Rauschunterdrückung SQUELCH ist jetzt korrekt eingestellt. Der Empfänger bleibt still, solange kein Signal empfangen wird. Drehen Sie den Regler nicht zu weit, um nicht einige der schwächeren Signale zu überhören. - Seite 32 (LSB) gehört wird , während der Empfänger im USB-Modus arbeitet, wird das Signal nicht verständlich sein. Der Grund dafür ist erklärbar, wenn man berücksichtigt, dass im Fall einer Modulation am Sendermikrofon im USB-Modus die Ausgangsfrequenz des Senders erhöht wird, während die Ausgangsfrequenz des Senders im LSB-Modus verringert wird. Das Hörergebnis am Empfänger ist nur bei Einstellung des MODE-Schalters auf die korrekte Position (entweder USB oder LSB) eine getreue Reproduktion eines Einzelmodulationstons; wenn die Frequenz des Tons erhöht wird (sowohl tiefer als auch hoher Pfeifton), hören Sie die Erhöhung am Output-Ton des Empfängers.
-
Seite 33: Quittungston Roger Beep
QUITTUNGSTON ROGER BEEP Wenn Ihr Empfänger im Normalbetrieb arbeitet, sendet Ihr Funkgerät automatisch ein Audiosignal am Ende Ihrer Übertragung. Der Hörer kann mit Hilfe des Signals problemlos feststellen, dass Ihre Übertragung beendet ist. Beachten Sie bitte, dass das ROGER BEEP 0,5 Sekunden lang nach dem Loslassen des PRESS-TO-TALK-Schalters ertönt. SPRECHEN VOCE BEEP O.15 Sec ZU BEGINN DES SPRECHENS AM ENDE DES SPRECHENS DRÜCKEN P.T.T. ATTIVO P.T.T. RILASCIATO DRÜCKEN Abb.. - Seite 34 Wenn das verwendete Mikrofon bereits freigelegte Kabelenden besitzt, müssen diese wie folgt beschaffen sein. . Schneiden Sie die Adern so ab, dass sie 2 mm über die Isolierummantelung des Mikrofonkabels hinausragen. 2. Alle Adern sollten in der gleichen Länge abgeschnitten werden. Isolieren Sie das Ende jeder Ader mm ab und versehen Sie das nackte Kabel mit Lötzinn. Bevor Sie mit dem Anlöten des Steckers beginnen, lesen Sie die Unterlagen zum neuen Mikrofon durch. Fast alle Handmikrofone haben die oben erwähnten Anschlüsse für Mikrofonkapsel, Masse, PTT-TX und PTT-RX, notfalls finden Sie die Schaltung mit einem Vielfachmessisntrument heraus. Beginnen Sie mit der blanken Abschirmungsader und messen Sie alle Kabeladern auf Durchgang. Den Empfangskontakt haben Sie gefunden, wenn Sie eine Ader finden, die nur bei Empfang Durchgang nach Masse hat.
- Seite 35 kann der die Pins aufnehmende Körper durch Einführen in die Mikrofonbuchse der Frontplatte in eine feste Position gebracht werden. Die Pinanzahl des Mikrofonsteckers ist in Abb. 4 in Rückansicht dargestellt. Vor dem Verlöten des Kabels mit den Pins die an die jeweiligen Pins des Steckers anzuschließenden Adern vorlöten. Abb..4 Pin-Nummern des Mikrofonsteckers in der Rückansicht. Stellen Sie sicher, dass die Abdeckung und der gerändelte Ring aus Abb. vor dem Beginn des Lötens auf das Mikrofonkabel geschoben werden. Wenn die Unterlegscheibe nicht am Körper des Steckers anliegt, stellen Sie sicher, dass diese vor dem Löten am Gewindeteil des Pinsteckerkörpers positioniert ist. Wenn die Mikrofonbuchse dazu verwendet wird, um die Pinabdeckung während des Lötens festzuhalten, ist es am besten, wenn man die Anschlüsse zu Pin und Pin zuerst und die Pins 2 und 4 darauf verlötet. Verwenden Sie nur minimale Lötzinnmengen und achten Sie darauf, nicht eine...
-
Seite 36: Technische Daten
TECHNISCHE DATEN ALLGEMEINES Kanäle 40 CH/AM/FM/USB/LSB Frequenzbereich 26.965 ÷ 27.405 MHz Frequenzkontrolle PLL-Regelkreis-Synthesizer Frequenztoleranz 0.005 % Frequenzstabilität 0.00% Betriebstemperaturbereich -0° C bis + 55° C Mikrofon Dynamisch mit Push-to-Talk- (PTT)Schalter und Wendelkabel Eingangsspannung 13.8 V DC Nennspannung, ± 10% Stromverbrauch Sender: FM voll mod., 4A -SSB PEP Ausgang, 4A Empfänger: rauschunterdrückt, 0.6A – Max. Audioausgang Abmessungen 6 cm (H) x 20 cm (B) x 2.5 cm(T) Gewicht 2.250 kg Antennenanschluss UHF, SO 29, auch als PL Steckverbindung bekannt Messinstrumente (-in-) Beleuchtet; zeigt Ausgangsleistung, empfangene Signalstärke und SWR an. Arbeitszyklus 5/5/90 % intermittierend SENDER Ausgangsleistung 4 W FM/SSB, Watt AM Modulation AM/FM/SSB...
