MultiMAXX HE
FläktGroup DC-2011-0142-DE 2018-05/R5 • Änderungen vorbehalten
ZH#.3500
ZH#.4900
ZH#.4900
ZH#.200#
ZH#.360#
ZH#.2500 event.
ZH#.2600
ZH#.5602

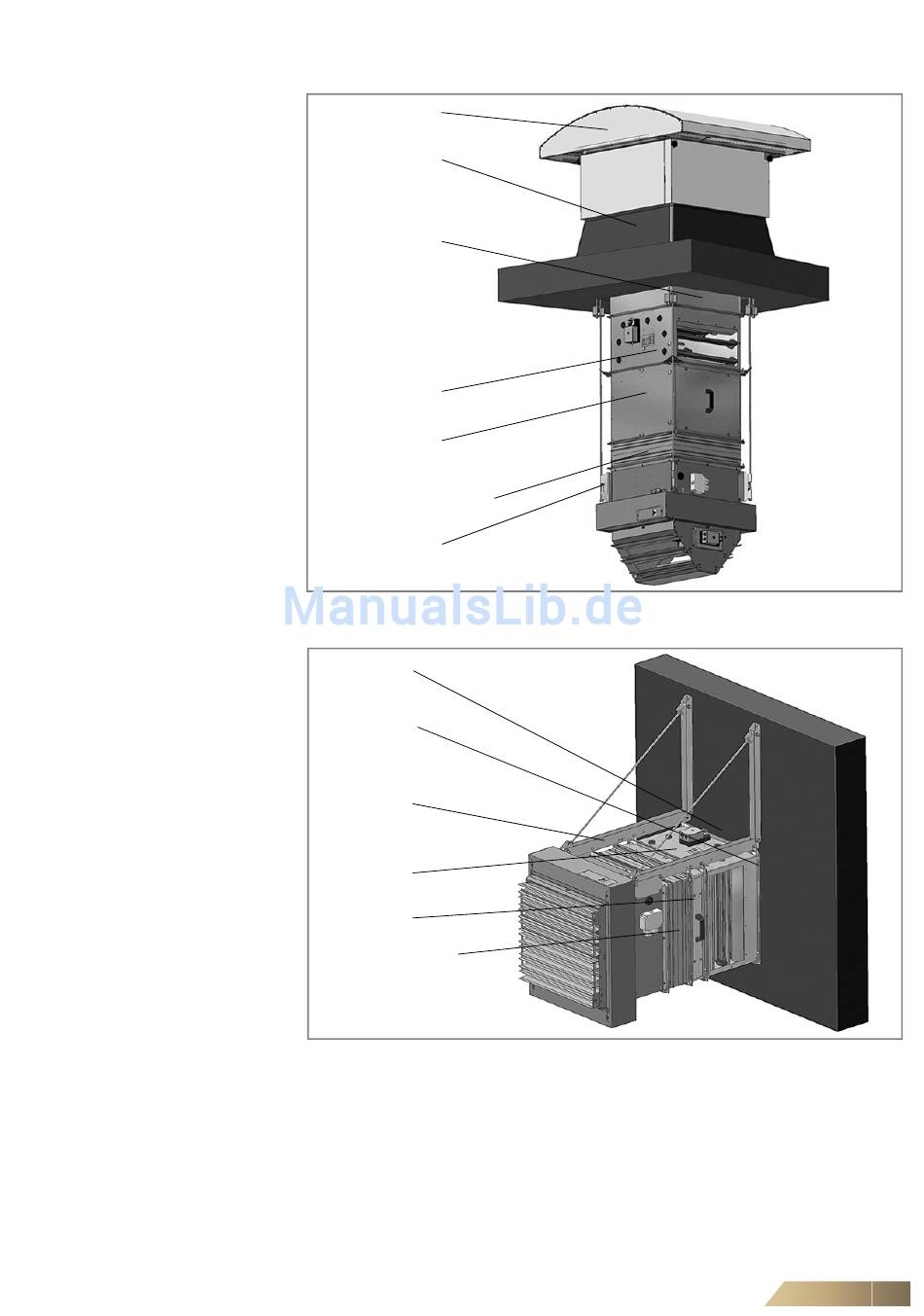

Abb. 4-9: Deckenmontage eines Mischluftgerätes mit Zubehörteilen und Deckenaufhängung
(ZH#.5602)
ZH#.3200
event
ZH#.3100
ZH#.5100
ZH#.5503
ZH#.200#
ZH#.370#
ZH#.2500 event.
ZH#.2600
Abb. 4-10: Wandmontage eines Mischluftgerätes mit Zubehörteilen und Modular Aufhängung
(ZH#.5503)
Bei den Mischluftgeräten ist ein Flansch zur Befestigung der Zubehörteile werkseitig
montiert. Bei Verwendung von Umluftgeräten mit saugseitigen Zubehörteilen ist ein
zusätzlicher Flansch erforderlich (ZH#.5200).
Die Mischluftmodule sind bei Wandmontage so zu montieren, dass die Umluftklappen
sich in senkrechter Position befinden (siehe Abb. 4-10).
Als erstes Zubehörmodul ist entweder der Segeltuchstutzen (ZH#.2500) oder der
Rechteckkanal 150 mm (ZH#.2600) zu montieren. Siehe Montagebeispiele Abb. 4-9
und Abb. 4-10.
