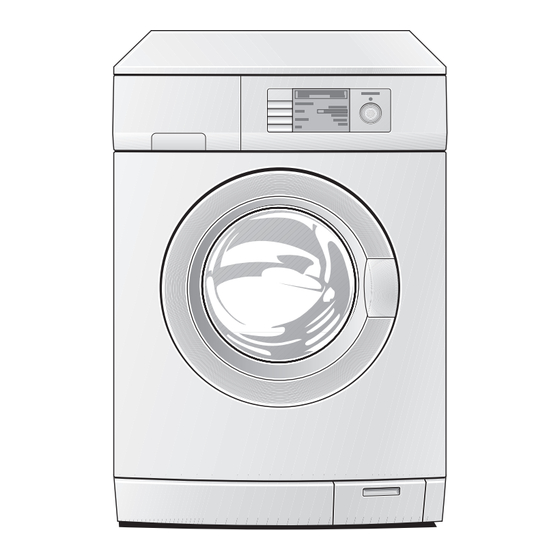

- Seite 1 LAVAMAT LAVALOGIC 1810 aqua alarm Der umweltschonende Waschautomat Benutzerinformation...
-
Seite 2: Umweltinformationen
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen. -
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheit. - Seite 4 Kindersicherung ..........24 Reinigen und Pflegen .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. • Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen: Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtempe- ratur lagern. Bestimmungsgemäße Verwendung • Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche im Haushalt bestimmt. -
Seite 6: Entsorgung
• Vor Reinigung, Pflege und Wartungsarbeiten den Waschautomaten ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder – bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw. Schraubsicherung ganz herausdrehen. • Bei Betriebspausen das Gerät vom Stromnetz trennen und Wasser- hahn schließen. •... -
Seite 7: Das Erste Einschalten - Sprache Einstellen
Das erste Einschalten – Sprache einstellen Nach dem ersten Einschalten des Gerätes sollten Sie unbedingt die Sprache einstellen, in der die Anzeigen im Display erscheinen. 1. Drehknopf drücken. Das Gerät ist eingeschaltet. Im Display erscheinen die zur Auswahl stehenden Spra- chen. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Bedienfeld mit Display Schublade für Wasch- und Pflegemittel Typschild (hinter Einfülltür) Einfülltür Schraubfüße (höhenverstellbar); hinten links: Klappe vor automatischer Laugenpumpe Verstellfuß Bedienfeld mit Display BUNT-PFLEGEL. 60°C 1800 U/MIN 10:17-12:16 î START BUNT-PFLEGEL.) 60° Tasten ENERGIESPAREN Drehknopf KOCHWÄSCHE 1800 FEINWÄSCHE OPTIONEN WOLLE H Display... -
Seite 9: Grundzüge Der Bedienung
Grundzüge der Bedienung Drehknopf Ein-/Ausschalten Durch Drücken des Dreh- knopfes schalten Sie das Gerät ein bzw. aus. Markieren Durch Drehen des Drehknop- WOLLE 40°C fes markieren Sie die Einträ- 1200 U/MIN 10:17-10:54 î ge rechts im Display. START BUNT-PFLEGEL. 40° ENERGIESPAREN KOCHWÄSCHE 1200... -
Seite 10: Programmübersicht
Programmübersicht Optionen Schleuderdrehzahl ZEITSPAREN Programm BUNT-PFLEGELEICHT • • • • • • • • • • • 60, 50, 40, 30, KALT ENERGIESPAREN • • • • • • • • • KOCHWÄSCHE 95 • • • • • • •... - Seite 11 Pflege- Anwendung/Eigenschaften symbole Universalprogramm für Koch-/Buntwäsche aus Baumwolle/Leinen sowie für pfle- I K N geleichte Mischgewebe und Synthetics. Das Programm passt sich automatisch an die unterschiedlichen Gewebearten und Füllmengen an. Bei reiner Beladung mit pflegeleichter Wäsche nur 2,5kg einfüllen. Energie- und wassersparendes Programm bei 60°C für leicht bis normal ver- schmutzte Koch-/Buntwäsche aus Baumwolle/Leinen.
- Seite 12 Optionen Schleuderdrehzahl ZEIT SPAREN Programm SCHONSCHLEUDERN 2,5kg • • • SCHLEUDERN • • • • • STÄRKEN • • • • • • PUMPEN • 1) Ein 10-Liter-Eimer fasst etwa 2,5 kg Trockenwäsche (Baumwolle)
- Seite 13 Pflege- Anwendung/Eigenschaften symbole I K N Abpumpen und schonendes Schleudern nach einem Spülstopp bzw. separates Q L H schonendes Schleudern von handgewaschender Feinwäsche, Wolle, Seide. J M O Abpumpen und Schleudern, z.B. nach Spülstopp, bzw. separates Schleudern von handgewaschener Koch-/Bunt- und pflegeleichter Wäsche. J M O Separates Stärken, Weichspülen, Formspülen, Imprägnieren von feuchter Wäsche.
-
Seite 14: Vor Dem Ersten Waschen
Vor dem ersten Waschen Uhrzeit einstellen Damit die aktuelle Uhrzeit und das Programmende korrekt angezeigt werden, bitte die Anzeige im Display überprüfen und gegebenenfalls die aktuelle Uhrzeit einstellen (siehe „Extras einstellen: Uhrzeit“). Vorreinigung durchführen Vor dem ersten Waschen einen Waschgang ohne Wäsche durchführen (Programm BUNT-PFLEGEL. -
Seite 15: Waschgang Durchführen
Waschgang durchführen Gerät einschalten Drehknopf drücken. Das Gerät ist eingeschaltet. Achten Sie vor dem Einschal- ten darauf, dass die Wasch- trommel leer ist. Nur so wird die Wäsche vom Beladungs- sensor vollständig erfasst. Programm einstellen 1. Gewünschtes Programm FEINWÄSCHE 40°C 1200 U/MIN 11:25-12:36 markieren, z.B. -
Seite 16: Optionen Wählen
Optionen wählen Zum vorher gewählten Programm können Sie verschiedene Optionen wählen. Es werden nur Optionen angeboten, die mit dem angewählten Programm kombinierbar sind. ZEITSPAREN Z Verkürztes Programm für leichter verschmutzte Wäsche. START SPÄTER Der Start eines Programms kann in Schritten von 30 Minuten bis max. -
Seite 17: Sensitiv/Flecken/Vorwäsche
4. Mit Drehknopf die Uhrzeit FEINWÄSCHE 30°C 1000 U/MIN 11:25-14:06 einstellen, zu der das Pro- è gramm beendet sein soll. PROGRAMM ENDE ANWÄHLEN 5. Taste ANWÄHLEN drücken. 14:06 H:MIN Im Informationsfeld ändert ZURÜCK sich die Uhrzeit des Pro- grammendes. 6. Taste START drücken. START SPÄTER abbrechen: Taste START erneut drücken. -
Seite 18: Wasch-/Pflegemittel Einfüllen
– die tatsächliche Beladung, diese wird auch durch den Balken ange- zeigt (Beladungen unter 0,5kg werden nicht angezeigt), – und die Dosierung des Waschmittels, bezogen auf die Menge, die vom Waschmittelhersteller empfohlen wird. Wurde zu viel Wäsche eingefüllt, erscheint im Display die Anzeige ÜBERLADEN. -
Seite 19: Programm Starten
Weichspüler, Formspüler, Stärke Fach höchstens bis zur Marke MAX füllen. Dickflüssige Konzentrate vor dem Einfüllen nach Anleitung des Herstellers verdünnen. Pulverförmige Stärke auflösen. Wenn Sie Flüssigwaschmittel verwenden: Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Do- sierbehältern zugeben. Programm starten Taste START drücken. Das FEINWÄSCHE 30°C Waschprogramm wird ge- 1000 U/MIN... -
Seite 20: Waschgang Beendet/Wäsche Entnehmen
3. Wäsche nachlegen, Einfülltür wieder schließen. 4. Taste START drücken. Waschgang beendet/Wäsche entnehmen Am Ende des Programms erscheint BITTE WÄSCHE ENTNEHMEN im Display. Sobald das Symbol O § erscheint, kann die Einfülltür geöffnet werden. 1. Einfülltür am Griff öffnen. 2. Wäsche entnehmen. 3. -
Seite 21: Extras Einstellen
Extras einstellen Unabhängig vom jeweiligen Programm können Sie verschiedene Grundeinstellungen wählen. Diese bleiben dauerhaft eingestellt, bis sie wieder abgewählt werden. MEMORY Häufig verwendete Programmeinstellungen können 1, 2, 3, 4 gespeichert werden. Die gespeicherte Programmein- stellung kann dann wie ein normales Programm ange- wählt werden. -
Seite 22: Gespeicherte Programmeinstellung Löschen
4. Option SENSITIV markieren. BUNT-PFLEGEL. 40°C 1200 U/MIN 10:17-12:16 5. Taste ANWÄHLEN drücken. ç START Im Display erscheint das ZEITSPAREN ANWÄHLEN Symbol S. START SPÄTER SENSITIV) ZURÜCK FLECKEN EXTRAS VORWÄSCHE 6. Taste EXTRAS drücken. MEMORY ist markiert: EXTRAS 7. Taste ANWÄHLEN drücken. ì... -
Seite 23: Spülen+, Lockerschleudern
SPÜLEN+, LOCKERSCHLEUDERN 1. Taste OPTIONEN drücken. 2. Taste EXTRAS drücken. 3. Mit Drehknopf gewünschtes EXTRAS Extra markieren, z.B. P ì SPÜLEN+. ANWÄHLEN 4. Taste ANWÄHLEN drücken. MEMORY SPÜLEN +) ZURÜCK Im Display erscheint das LOCKERSCHLEUD. Symbol P. SPRACHE 5. Taste ZURÜCK 2x drücken. SPRACHE 1. -
Seite 24: Lautstärke
LAUTSTÄRKE 1. Taste OPTIONEN drücken. 2. Taste EXTRAS drücken. 3. Mit Drehknopf LAUTSTÄRKE markieren. 4. Taste ANWÄHLEN drücken. 5. Mit Dehknopf AUS, NOR- EXTRAS LAUTSTÄRKE MAL bzw. LAUT markieren. é 6. Taste ANWÄHLEN drücken. ANWÄHLEN 7. Taste ZURÜCK 3x drücken. AUS §§§... -
Seite 25: Reinigen Und Pflegen
Reinigen und Pflegen Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung des Gerätes benutzen. Bedienblende und Gehäuse mit einem feuchten Tuch abwischen. Waschmittelschublade Die Waschmittelschublade sollte regelmäßig gereinigt werden. 1. Waschmittelschublade mit kräftigem Ruck entnehmen. 2. Weichspülereinsatz aus dem mittle- ren Fach herausnehmen. -
Seite 26: Was Tun, Wenn
Was tun, wenn… Kleine Störungen selbst beheben Falls während des Betriebes eine der folgenden Fehlermeldungen im Display angezeigt wird: – ACHTUNG (E41)/BITTE TÜR SCHLIESSEN – ACHTUNG ERROR CODE (E11)/BITTE WASSERHAHN ÖFFNEN – ACHTUNG ERROR CODE (E21)/BITTE WASSERABLAUF ÜBERPRÜFEN sehen Sie bitte in nachstehender Tabelle nach. Nach Behebung des Fehlers Taste START drücken. - Seite 27 Problem Mögliche Ursache Abhilfe Transportsicherung nicht Transportsicherung entfer- entfernt. nen. Waschautomat vibriert Schraubfüße nicht korrekt Füße laut Aufstell- und An- während des Betriebs eingestellt. schlussanweisung justieren. oder steht unruhig. Nur sehr wenig Wäsche in Funktion ist dadurch nicht der Trommel (z.B. nur ein beeinträchtigt.
-
Seite 28: Wenn Das Waschergebnis Nicht Befriedigend Ist
Problem Mögliche Ursache Abhilfe Wasserhahn geschlossen. Wasserhahn öffnen. Es läuft kein Wasser ein. Im Display er- Sieb in der Verschraubung Wasserhahn schließen. scheint ACHTUNG des Zulaufschlauchs ver- Schlauch abschrauben, Sieb ERROR CODE (E11)/ stopft. herausnehmen und reinigen. BITTE WASSERHAHN Wasserhahn verkalkt oder Wasserhahn prüfen, gegebe- ÖFFNEN. -
Seite 29: Notentleerung Durchführen
Notentleerung durchführen Warnung! Waschautomat vor Notentleerung ausschalten und den Netzstecker aus der Steckdose ziehen! Warnung! Die Waschlauge, die aus dem Notentleerungsschlauch aus- läuft, kann heiß sein. Verbrühungsgefahr! Vor einer Notentleerung Waschlauge abkühlen lassen! 1. Sockelklappe aufklappen und abziehen. 2. Notentleerungsschlauch herausnehmen. 3. -
Seite 30: Technische Daten
3. Pumpendeckel entgegen dem Uhrzeigersinn abschrauben und heraus- ziehen. 4. Fremdkörper sowie Textilflusen aus Pumpengehäuse entfernen. 5. Pumpendeckel einsetzen. Stege am Deckel seitlich in die Führungs- schlitze einführen und Deckel im Uhrzeigersinn festschrauben. 6. Notentleerungsschlauch verschließen und in Halterung einlegen. 7. -
Seite 31: Verbrauchswerte
Verbrauchswerte Die Verbrauchswerte für ausgewählte Programme in der folgenden Ta- belle wurden unter Normbedingungen ermittelt. Sie können bei Betrieb im Haushalt abweichen. Waschprogramm/ Füllmenge Wasser Energie Textilart Temperatur in kg in Liter in kWh ENERGIESPAREN Baumwolle 0,85 KOCHWÄSCHE 95 Baumwolle 1,80 BUNT-PFLEGELEICHT 40 Baumwolle... -
Seite 32: Aufstell- Und Anschlussanweisung
Aufstell- und Anschlussanweisung 1 Sicherheitshinweise für die Installation • Dieser Waschautomat ist nicht unterbaufähig. • Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Vor Inbetriebnahme müssen alle Teile der Transportsicherung entfernt sein. -
Seite 33: Transportsicherung Entfernen
• Gerät niemals ohne Transportsicherung transportieren. Transportsicherung erst am Aufstellort entfernen! Transport ohne Transportsicherung kann zu Schäden am Gerät führen. • Das Gerät nicht an der geöffneten Einfülltür und auch nicht am So- ckel anheben. Bei Transport mit der Sackkarre: •... -
Seite 34: Aufstellort
5. Zwei Schrauben E mit Spezialschlüs- sel A herausschrauben. 6. Vier Schrauben F mit Spezialschlüs- sel A herausschrauben. 7. Transportschiene G abnehmen. 8. Die vier Schrauben F wieder einschrauben. 9. Die zwei großen Löcher mit Verschlusskappen B verschließen. Achtung! Alle Verschlusskappen B (2 Stück) und C (1 Stück) so kräftig eindrücken, dass sie in die Rückwand einrasten (Spritzwasserschutz!). -
Seite 35: Gerät Ausrichten
Gerät ausrichten Automatischer Verstellfuß: Der hintere linke Fuß Ihres Waschautoma- ten ist nach Art eines Federbeines konstruiert. Dadurch gewährleistet er ein gutes Standverhalten des Gerätes auch bei hohen Schleuderdreh- zahlen. Die vier Füße des Gerätes sind vor- eingestellt. Grobe Unebenheiten können durch individuelles Einstellen der vier Ge- rätefüße ausgeglichen werden. -
Seite 36: Wasserzulauf
– Bei weniger als 1bar: Zulaufschlauch geräteseitig am Magneteinlass- ventil abschrauben und Durchlaufmengenregler herausnehmen (dazu Sieb mit Spitzzange entfernen und dahinterliegende Gummischeibe herausnehmen). Sieb wieder einsetzen. Wasserzulauf Mitgeliefert wird ein Druckschlauch von 1,5m Länge. Wird ein längerer Zulaufschlauch benötigt, sind ausschließlich Original- schläuche zu verwenden. -
Seite 37: Wasserablauf
Wasserablauf Der Höhenunterschied zwischen Standfläche und Wasserabfluss darf höchstens 1 Meter betragen. Zur Verlängerung dürfen nur Originalschläuche verwendet werden. (Max. 3 m auf dem Fußboden verlegt und dann bis 80 cm hoch). Der Kundendienst führt Ablaufschläuche in verschiedenen Längen. Wasserablauf in einen Siphon Die Verbindungsstelle Tülle/Siphon mit einer Schlauchschelle (im Fach- handel erhältlich) sichern. -
Seite 38: Garantiebedingungen
Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1. -
Seite 39: Service
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-hausgeraete.de Bei technischen Störungen... -
Seite 40: Änderungen Vorbehalten
Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 822 943 914-01-290104-01 Änderungen vorbehalten...
