AEG LAVAMAT 10500 VI Benutzerhandbuch

Der umweltschonende waschautomat
Inhaltsverzeichnis

Werbung

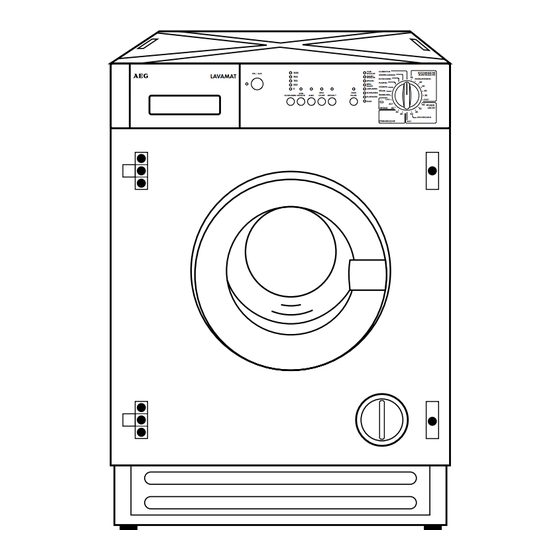

LAVAMAT 10500 VI
ELECTRONIC
Der umweltschonende Waschautomat
Benutzerinformation
1000
EIN / AUS
LAVAMAT
900
700
500
0
SPÜL-
VOR-
SCHLEUDERN
WÄSCHE
KURZ
STOPP
SPÜLEN
VOR-
KORREKTUR
KOCHWÄSCHE
WÄSCHE
MINIPROGRAMM
BUNTWÄSCHE
HAUPT-
WÄSCHE
95
SCHLEUDERN
ENERGIESPAREN
SPÜLEN
60
PUMPEN
SPÜL-
STOPP
50
STÄRKEN
ABPUMPEN
40
SPÜLEN
START
SCHLEUDERN
+
EINWEICHEN
30
PAUSE
FLUSENSIEB
KALT
KALT
ENDE
30
60
PFLEGE-
WOLLE
40
LEICHT
50
30
40
40
40
LEICHTBÜGELN
FEINWÄSCHE
KALT

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AEG LAVAMAT 10500 VI

  • Seite 1 LAVAMAT 10500 VI ELECTRONIC Der umweltschonende Waschautomat Benutzerinformation VOR- KORREKTUR KOCHWÄSCHE 1000 EIN / AUS WÄSCHE LAVAMAT MINIPROGRAMM BUNTWÄSCHE HAUPT- WÄSCHE SCHLEUDERN ENERGIESPAREN SPÜLEN PUMPEN SPÜL- STOPP STÄRKEN ABPUMPEN SPÜLEN SPÜL- START SCHLEUDERN VOR- SCHLEUDERN WÄSCHE KURZ EINWEICHEN STOPP SPÜLEN...
  • Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanwei- sung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
  • Seite 3: Inhaltsverzeichnis

    INHALT Gebrauchsanweisung Sicherheitshinweise..........6 Entsorgung .
  • Seite 4 Inhalt Waschgang durchführen ........21 Füllmengen .
  • Seite 5 Inhalt Installation ..........38 Entfernen der Transportsicherung .
  • Seite 6: Sicherheitshinweise

    GEBRAUCHSANWEISUNG Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit den nachfolgenden Sicherheits- hinweisen vertraut zu machen. Allgemeine Sicherheit • Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer- den.
  • Seite 7: Sicherheit Von Kindern

    Sicherheitshinweise Sicherheit von Kindern • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spie- len - es besteht die Gefahr, daß Kinder sich einschließen. •...
  • Seite 8: Entsorgung

    Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt wer- den. Die Kunststoffe können auch wiederverwendet werden und sind gekennzeichnet: >PE<=für Polyethylen >PS<=für Polystyrol >PP<=für Polypropylen Die Kartonteile sollten der Altpapiersammlung beigegeben werden.
  • Seite 9: Umwelttips

    Umwelttips • Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vor- waschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und schonen die Umwelt!) • Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebe- nen Füllmengen ausnutzen. • Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der empfohlenen Waschmittelmenge.
  • Seite 10: Die Wichtigsten Merkmale Ihres Gerätes

    Die wichtigsten Merkmale Ihres Gerätes • Programm- und Temperatureinstellung über den Programmwähler. . • Energiesparprogramm für leicht bis normal verschmutzte Kochwä- sche. • Maximale Schleuderdrehzahl 1000 Umdrehungen pro Minute, Drehzahl für das Endschleudern je nach Waschprogramm automa- tisch angepaßt: - KOCHWÄSCHE/BUNTWÄSCHE 1000 Umdrehungen pro Minute - PFLEGELEICHT 900 Umdrehungen pro Minute - FEINWÄSCHE...
  • Seite 11: Gerätebeschreibung

    Gerätebeschreibung Vorderansicht Waschmittelschublade Bedienblende VOR- KORREKTUR 1000 KOCHWÄSCHE WÄSCHE LAVAMAT EIN / AUS MINIPROGRAMM BUNTWÄSCHE HAUPT- WÄSCHE SCHLEUDERN ENERGIESPAREN SPÜLEN PUMPEN SPÜL- STOPP STÄRKEN ABPUMPEN SPÜLEN VOR- SPÜL- START SCHLEUDERN SCHLEUDERN WÄSCHE KURZ STOPP SPÜLEN PAUSE EINWEICHEN FLUSENSIEB KALT KALT ENDE PFLEGE- WOLLE...
  • Seite 12: Bedienblende

    Gerätebeschreibung Bedienblende VOR- KORREKTUR 1000 KOCHWÄSCHE WÄSCHE EIN / AUS BUNTWÄSCHE MINIPROGRAMM HAUPT- WÄSCHE SCHLEUDERN ENERGIESPAREN SPÜLEN PUMPEN SPÜL- STOPP STÄRKEN ABPUMPEN SPÜLEN SPÜL- START VOR- SCHLEUDERN EINWEICHEN SCHLEUDERN KURZ WÄSCHE STOPP SPÜLEN PAUSE FLUSENSIEB KALT KALT ENDE PFLEGE- WOLLE LEICHT LEICHTBÜGELN FEINWÄSCHE...
  • Seite 13 Gerätebeschreibung Position ENERGIESPAREN: Energiesparendes Programm bei ca. 67°C für leicht bis normal verschmutzte Kochwäsche, verlängerte Waschzeit (nicht mit KURZ kombinierbar). PFLEGELEICHT Hauptwaschgang für pflegeleichte Textilien (Waschen kalt-60°C - Spülen, Weichspülen - Schleudern). LEICHTBÜGELN bei 40°C Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.
  • Seite 14: Taste Ein/Aus

    Gerätebeschreibung Taste EIN/AUS Die Taste drücken, um die Maschine einzuschalten, nochmals drücken, um die Maschine auszuschalten. Betriebskontrollampe Sie leuchtet beim Einschalten des Gerätes auf und erlischt beim erneu- ten Drücken der ElN/AUS-Taste. Taste "START/PAUSE" Diese Taste hat drei Funktionen: a) Start Durch Drücken der Taste wird das eingestellte Programm gestartet;...
  • Seite 15: Vorwäsche

    Gerätebeschreibung Die maximalen Schleuderdrehzahlen sind der jeweiligen Wäscheart angepaßt. So stehen folgende Drehzahlen zur Verfügung: • Koch-/Buntwäsche 500/700/900/max. 1000 U/min. • Pflegeleicht/Wolle 500/700/max. 900 U/min. • Feinwäsche 500/max. 700 U/min. Die Funktion “0” (ohne Schleudern) ist im Bereich Koch-/Buntwäsche nicht wirksam. Diese Funktion sollte bei sehr empfindlichen Geweben gewählt werden.
  • Seite 16: Spülen

    Gerätebeschreibung SPÜLEN+ Mit dieser Taste können Sie die Anzahl der Spülgänge von 3 auf 4 erhöhen (nicht wählbar für das Wolleprogramm). Zu empfehlen für Personen, die auf Waschmittel besonders allergisch reagieren oder in Gebieten mit sehr weichem Wasser. Programmablauf-Anzeige VOR- WÄSCHE Diese zeigt vor Programmstart die gewählten Pro- HAUPT-...
  • Seite 17: Schublade Für Wasch- Und Pflegemittel

    Gerätebeschreibung Schublade für Wasch- und Pflegemittel Programmkarte Einspülfach für Vorwaschmittel/Einweichmittel. Das Vorwaschmittel wird ganz zu Beginn des Waschprogrammes einge- spült. Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel. Wird zu Beginn des Hauptwaschganges eingespült. Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke). Werden im letzten Spülgang eingespült. Achtung! Fach höchstens bis zur Marke MAX füllen.
  • Seite 18: Waschgang Vorbereiten

    Waschgang vorbereiten Wäsche sortieren und vorbereiten • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten und Pflegekennzeichen"). • Taschen leeren. • Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen. • Zur Verhinderung von Wäschebeschädigungen und Wäscheknäueln: Reißverschlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose Bänder, etwa von Schürzen, zusammenbinden.
  • Seite 19: Wäschearten Und Pflegekennzeichen

    Waschgang vorbereiten Wäschearten und Pflegekennzeichen Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschpro- gramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert werden. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximal- angaben. Kochwäsche Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen.
  • Seite 20: Wasch- Und Pflegemittel

    Wasch- und Pflegemittel Welches Wasch- und Pflegemittel? Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch- automaten geeignet sind. Grundsätzlich die Angaben der Hersteller beachten. Wieviel Wasch- und Pflegemittel? Die Menge der einzusetzenden Mittel ist abhängig • von der Füllmenge: Wenn der Waschmittelhersteller keine Dosierangabe für Minderbela- dungen macht, bei halber Beladung ein Drittel weniger, bei Kleinst- beladungen nur die Hälfte der Waschmittelmenge zugeben, die für...
  • Seite 21: Waschgang Durchführen

    Waschgang durchführen Füllmengen Koch-/Buntwäsche 4,5 kg Pflegeleicht u. Feinwäsche 2,0 kg Wolle 1,0 kg Einlegen der Wäsche Einfülltür öffnen. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen. Einfüllen des Wasch- und Pflegemittels Ziehen Sie die Schublade aus der Bedienblende, bis...
  • Seite 22: Das Gewünschte Programm Auswählen

    Waschgang durchführen Das gewünschte Programm auswählen KORREKTUR VOR- KOCHWÄSCHE WÄSCHE Drehen Sie den Programmwähler BUNTWÄSCHE MINIPROGRAMM HAUPT- WÄSCHE SCHLEUDERN ENERGIESPAREN auf die gewünschte Stellung. SPÜLEN PUMPEN SPÜL- STOPP STÄRKEN Die leuchtenden Lampen des Pro- ABPUMPEN SPÜLEN SCHLEUDERN grammablaufes zeigen die Pro- EINWEICHEN FLUSENSIEB KALT...
  • Seite 23: Programmende

    Waschgang durchführen Programmende Die Maschine bleibt automatisch stehen. Die Lampe ENDE leuchtet auf. Wurde die Option SPÜLSTOPP gewählt, so bleibt die entsprechende Lampe in der Programmablaufanzeige eingeschaltet und die Lampe der START/PAUSE-Taste blinkt. Das Wasser abpumpen, bevor die Tür geöff- net wird.
  • Seite 24: Programmtabellen

    Programmtabellen Waschen Wäsche- Verbrauchswerte* Zusatzfunktion Programm Temp. Wäscheart menge Strom Wasser Zeit über Tasten max. Liter Min. Kochwäsche, z.B. VORWÄSCHE normal verschmutz- KURZ Koch- te Berufswäsche, 95°-60° SPÜLEN+ 4,5 kg wäsche Bett-,Tisch- und SCHLEUDERN Unterwäsche, SPÜLSTOPP Handtücher Spar-Kochwäsche, z.B. VORWÄSCHE Energie- kurzzeitig benutzte SPÜLEN+...
  • Seite 25: Sonderprogramme

    Programmtabellen Sonderprogramme Verbrauchswerte* Wäsche- Programm- Programm- Zusatzfunktion Programm menge Strom Wasser Zeit beschreibung abwicklung über Tasten max. Liter Min. Einweichen 30° C Spülstopp. Zur Abpumpen: Für stark ver- START/PAUSE-Taste schmutzte Einweichen drücken. 4,5 kg 0,25 Textilien, Nach 18 Stunden außer Wolle Einweichen wird automatisch abge- pumpt.
  • Seite 26: Pflege Und Wartung

    Pflege und Wartung Im Alltagsbetrieb Nach Programmende die Waschmittelschublade ein kleines Stück her- ausziehen, damit sie austrocknen kann. Einfülltür nach dem Waschen und Trocknen nur anlehnen, damit die Maschine von innen belüftet wird und austrocknen kann. Wird die Maschine längere Zeit nicht benutzt: Wasserhahn schließen und Maschine vom Stromnetz trennen.
  • Seite 27: Waschtrommel

    Pflege und Wartung Waschtrommel Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch rostende Fremdkörper in der Wäsche kann es zu Rostablagerungen an der Trom- mel kommen. Achtung! Edelstahltrommel nicht mit säurehaltigen Entkalkungsmit- teln, chlor- oder eisenhaltigen Scheuermitteln oder Stahlwolle reinigen. Unser Kundendienst hält geeignete Mittel bereit. Rostablagerungen an der Trommel mit einem Edelstahl-Putzmittel ent- fernen.
  • Seite 28: Notentleerung

    Pflege und Wartung Flusensieb heraus- ziehen, reinigen, einsetzen und wieder fest ver- schrauben. Notentleerung Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor: Netzstecker aus der Steckdose ziehen. Wasserhahn schließen. Abkühlung der evtl. aufgeheizten Lauge abwarten. Gefäß, Schüssel, o.ä.
  • Seite 29: Was Tun, Wenn

    Was tun, wenn… Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleudern ist durch das moderne Antriebssystem bedingt. Ist kein Wasser in der Trommel zu sehen, so liegt dies am neuartigen Waschsystem der Maschine. Moderne Waschmaschinen verbrauchen weni- ger Wasser als alte, das Wasch- und Spülergeb- nis bleibt trotzdem einwandfrei.
  • Seite 30 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist geschlossen. Wasserhahn öffnen. Zulaufschlauch ist Kontrollieren Sie den geknickt. ganzen Schlauch und beseitigen Sie die Knickstelle. Es läuft kein Wasser Sieb in der Verschraubung Schlauch vom Wasserhahn des Zulaufschlauchs ist abschrauben, Sieb unter verstopft.
  • Seite 31 Was tun, wenn… Störung Mögliche Ursache Abhilfe Transportsicherung Lesen Sie bitte den nicht vollständig entfernt. entsprechenden Abschnitt in dieser Gebrauchsanweisung. Die Maschine vibriert Die höhenverstellbaren Füße laut Aufstell- und während des Betriebs oder Schraubfüße sind nicht Anschlußanweisung steht unruhig. korrekt eingestellt. justieren.
  • Seite 32 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist nicht voll- Wasserhahn vollständig auf- ständig aufgedreht. drehen. In der Waschmittelschubla- de bilden sich Waschmittel- Sieb in der Verschraubung Sieb reinigen. rückstände. des Zulaufschlauches verstopft. Ursache ist vermutlich ein Kein negativer Einfluß auf Waschmittel mit hohem das Spülergebnis, evtl.
  • Seite 33: Wenn Das Waschergebnis Nicht Befriedigend Ist

    Wenn das Waschergebnis nicht befriedigend ist Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert • Das Waschmittel wurde zu gering dosiert. • Es wurde nicht das richtige Waschmittel eingesetzt. • Spezielle Verschmutzungen wurden nicht vorbehandelt. • Programm/Temperatur wurde nicht richtig eingestellt. •...
  • Seite 34: Technische Daten

    Technische Daten Höhe x Breite x Tiefe 82x60x54,5 Tiefe bei geöffneter Tür 91 cm Höhenverstellbarkeit ca. ±13 mm Leergewicht ca. 72 kg Füllmenge (programmabhängig) max. 4,5 kg Einsatzbereich Haushalt Trommeldrehzahl Waschen max.55 min Trommeldrehzahl Schleudern 1000/900/700/500 Wasserdruck 50-800 kPa Dieses Gerät entspricht den folgenden EG-Richtlinien: 73/23/EWG vom 19.2.1973 “Niederspannungsrichtlinie”, einschließ- lich Änderungsrichtlinie 93/68/EWG 89/336/EWG vom 3.5.1989 “EMV-Richtlinie”, einschließlich Ände-...
  • Seite 35: Service

    SERVICE Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an Ihre Kundendienststelle. Adressen und Telefonnummern finden Sie im separat mitgelieferten Verzeichnis “Garantiebedingungen/Kundendienststellen".
  • Seite 36: Aufstell- Und Anschlußanweisung

    Was tun, wenn… AUFSTELL- UND ANSCHLUßANWEISUNG Sicherheitshinweise für die Installation • Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes Gerät dürfen Sie auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Stellen Sie sicher, daß alle Teile der Transportsicherung entfernt sind, siehe “Transportsicherung entfernen”.
  • Seite 37: Abmessungen Des Gerätes

    Abmessungen des Gerätes Vorderansicht und Seitenansicht VOR- KORREKTUR KOCHWÄSCHE 1000 WÄSCHE LAVAMAT EIN / AUS BUNTWÄSCHE HAUPT- MINIPROGRAMM WÄSCHE SCHLEUDERN ENERGIESPAREN SPÜLEN PUMPEN SPÜL- STOPP STÄRKEN ABPUMPEN SPÜLEN VOR- SPÜL- START SCHLEUDERN SCHLEUDERN WÄSCHE KURZ STOPP SPÜLEN PAUSE EINWEICHEN FLUSENSIEB KALT KALT ENDE...
  • Seite 38: Installation

    Installation Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: Schrauben Sie mit einem Schlüssel die rechte Schraube an der Rückwand des Waschauto- maten heraus. P025 Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, daß die Schläuche nicht gequetscht werden.
  • Seite 39: Aufstellort Vorbereiten

    Installation Stellen Sie die Maschine wieder gerade auf und schrauben Sie die übrigen zwei Schrauben an der Rückwand aus. Ziehen Sie die drei Plastikzapfen heraus. Verschließen Sie diese drei Schraubenlöcher mit den Plastikstöpseln, die sich im Beipack befinden. Hinweis: Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können.
  • Seite 40: Nivellierung

    Installation Nivellierung Das Gerät muß mit allen vier Füßen fest auf dem Boden stehen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindre- hen der vier Gerätefüße ausgleichen. Kaltwasseranschluß Mitgeliefert wird ein Druckschlauch von 1,5 m Länge. Zum Kaltwasseranschluß ist ein Wasserhahn mit Schlauchverschraubung 3/4”...
  • Seite 41: Wasserstop

    Installation Wasserstop Das Wasserstop-System schützt vor Wasser- schäden. Durch natürliche Alterung kann der Wasserzulaufschlauch schadhaft wer- den; in diesem Fall blockiert das System die Wasserzufuhr zum Gerät. Die Störung wird durch die Erscheinung einer roten Markierung in den seitlichen Fensterchen “A” angezeigt. Der Kunden- dienst muß...
  • Seite 42: Elektrischer Anschluß

    Installation Elektrischer Anschluß Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutz- kontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlußwert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Das Gerät entspricht den VDE-Vorschriften. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genaue- stens zu beachten.
  • Seite 43: Einbau-Anweisungen

    Einbau-Anweisungen 6 0 0 Dieses Gerät kann unter einer Arbeitsfläche oder zwischen den Küchenmöbeln eingebaut werden. Die Nischenmaße sind aus der Abbildung “A” ersichtlich. Vorbereitung und Montage der Tür Auf diesem Gerät kann eine umkehrbare Tür (rechts oder links zu öffnen) montiert werden, um es auf beste Weise in die anderen Küchen- möbel integrieren zu können.
  • Seite 44: Türanschlagwechsel

    Einbau-Anweisungen Dies ist eine unverbindliche Angabe, denn auch die angrenzenden Möbel müssen hier berücksichtigt werden. Eine Nachjustage der Tür- höhe von +/- 3,5 mm ist über die Scharnieranschläge möglich. Die erforderlichen Maße sind der Abbildung “C” zu entnehmen. Die Scharniere werden mit Holzschrauben an der Tür befestigt (2 - Abb. B). c) Montage der Tür Die Scharniere werden nun mit den Schrauben M 5 x 8 am Gerät befe- stigt (3 - Abb.
  • Seite 45 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 132.998.910-01-0401...
