ÖKO-LAVAMAT 1271 T
ELECTRONIC
Der umweltschonende Waschtrockner
Benutzerinformation
EIN
ZEIT-
TROCKEN-
AUS
VORWAHL
ZEIT
FLECKEN
KURZ
WÄSCHE
500
700
900
1200
SCHLEUDERN
KORREKTUR
95
KOCHWÄSCHE
VORWÄSCHE
SCHONSCHLEUDERN
E
BUNTWÄSCHE
HAUPTWÄSCHE
SCHLEUDERN
60
PUMPEN
50
SPÜLEN
STÄRKEN
40
VOR-
SPÜL-
START
FEINSPÜLEN
SPÜLSTOP
SPÜLEN+
STOP
PAUSE
EINWEICHEN
30
PUMPEN
TROCKNEN
KALT
SCHLEUDERN
30
60
WOLLE
TROCKNEN
40
50
30
40
ENDE
40
30
PFLEGE-
FEINWÄSCHE
TROCKNEN
LEICHT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AEG OKO LAVAMAT 1271 T ELECTRONIC
Inhaltszusammenfassung für AEG OKO LAVAMAT 1271 T ELECTRONIC
- Seite 1 ÖKO-LAVAMAT 1271 T ELECTRONIC Der umweltschonende Waschtrockner Benutzerinformation ZEIT- TROCKEN- VORWAHL ZEIT 1200 SCHLEUDERN KORREKTUR KOCHWÄSCHE VORWÄSCHE SCHONSCHLEUDERN BUNTWÄSCHE HAUPTWÄSCHE SCHLEUDERN PUMPEN SPÜLEN STÄRKEN VOR- SPÜL- START FEINSPÜLEN SPÜLSTOP FLECKEN KURZ WÄSCHE SPÜLEN+ STOP PAUSE EINWEICHEN PUMPEN TROCKNEN KALT SCHLEUDERN WOLLE TROCKNEN ENDE...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, INHALT lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Gebrauchsanweisung ........6 Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten Sicherheitshinweise. - Seite 3 Inhalt Inhalt Trockengang vorbereiten........23 Was tun, wenn….
-
Seite 4: Gebrauchsanweisung
Sorgen Sie deshalb für die notwendige Aufsicht Sicherheitshinweise während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spie- Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten len - es besteht die Gefahr, daß Kinder sich einschließen. Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen •... -
Seite 5: Entsorgung
Entsorgung Umwelttips Verpackungsmaterial entsorgen! • Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vor- waschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und scho- Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle nen die Umwelt!) Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt wer- •... -
Seite 6: Die Wichtigsten Merkmale Ihres Gerätes

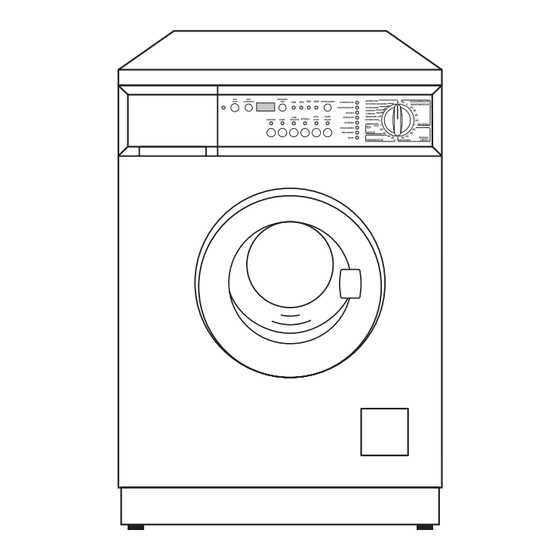

Die wichtigsten Merkmale Ihres Gerätes Gerätebeschreibung • Programm- und Temperatureinstellung über den Programmwähler. Vorderansicht • Fleckenprogramm zur wirksamen Behandlung verfleckter Wäsche. • Energiesparprogramm für leicht bis normal verschmutzte Kochwä- sche. • Maximale Schleuderdrehzahl 1200 Umdrehungen pro Minute, Dreh- Waschmittelschublade zahl für das Endschleudern je nach Waschprogramm automatisch angepaßt: Bedienblende - KOCHWÄSCHE/BUNTWÄSCHE 1200 Umdrehungen pro Minute... -
Seite 7: Bedienblende
Gerätebeschreibung Gerätebeschreibung Bedienblende Position ENERGIESPAREN: Energiesparendes Programm bei ca. 67°C für leicht bis normal verschmutzte Kochwäsche, verlängerte Waschzeit (nicht mit KURZ und FLECKEN kombinierbar). TROCKNEN (Koch-/Buntwäsche) Trocknungsprogramm mit voller Heizleistung für Koch-/Buntwäsche. ZEIT- TROCKEN- KORREKTUR VORWAHL ZEIT 1200 SCHLEUDERN KOCHWÄSCHE VORWÄSCHE SCHONSCHLEUDERN BUNTWÄSCHE... -
Seite 8: Taste Ein/Aus
Gerätebeschreibung Gerätebeschreibung Taste EIN/AUS Um die gewählte Startverzögerung zu ändern oder zu annullieren, die START/PAUSE-Taste drücken, dann die ZElT-VORWAHL-Taste, bis im Die Taste drücken, um die Maschine einzuschalten, nochmals drücken, Multidisplay die gewünschte Zeit erscheint bzw. bei gewünschter Annul- um die Maschine auszuschalten. lierung der Startzeitvorwahl, bis die Schrift 0 h angezeigt wird. -
Seite 9: Vorwäsche
Gerätebeschreibung Gerätebeschreibung VORWÄSCHE SCHLEUDERN Vorwaschen bei max 40°C vor dem automatisch folgenden Hauptwasch- Durch Drücken dieser Taste kann die vorgegebene maximale Schleuder- gang (nicht wählbar bei Einstellung WOLLE). drehzahl für das eingestellte Programm reduziert werden. Die Vorwäsche endet mit einem kurzen Schleudergang bei den Program- Die maximalen Schleuderdrehzahlen sind der jeweiligen Wäscheart men Koch-/Buntwäsche und Pflegeleicht und nur mit Abpumpen bei angepaßt. -
Seite 10: Programmablauf-Anzeige
Gerätebeschreibung Gerätebeschreibung Programmablauf-Anzeige Schublade für Wasch- und Pflegemittel Diese zeigt vor Programmstart die gewählten Pro- VORWÄSCHE grammschritte an. Während des Waschprogramms HAUPTWÄSCHE leuchtet die Anzeige des aktuellen Programmschrittes. SPÜLEN SPÜLSTOP PUMPEN SCHLEUDERN TROCKNEN ENDE Waschprogramm löschen Programmkarte Soll ein bereits laufendes Programm annulliert werden, so drehen Sie den Programmwählerknopf auf “KORREKTUR". -
Seite 11: Waschgang Vorbereiten
Waschgang vorbereiten Waschgang vorbereiten Wäschearten und Pflegekennzeichen Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschpro- gramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert wer- Wäsche sortieren und vorbereiten den. • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximal- und Pflegekennzeichen"). -
Seite 12: Wasch- Und Pflegemittel
Wasch- und Pflegemittel Trockengang vorbereiten Der Waschtrockner arbeitet nach dem Kondensationsverfahren. Deshalb Welches Wasch- und Pflegemittel? muß auch beim Trocknen der Wasserhahn geöffnet sein und der Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch- Ablaufschlauch in ein Wasch- oder anderes Auffangbecken führen. automaten geeignet sind. -
Seite 13: Pflegesymbole
Trockengang vorbereiten Trockengang vorbereiten Pflegesymbole Flusen Prüfen Sie sorgfältig, ob die Textilien zum Trocknen im Waschtrockner Nach dem Trocknen stark flusender Wäsche, z.B. neuen Frottierwaren, geeignet sind. Einen Hinweis hierauf finden Sie auf dem Pflegekennzei- empfehlen wir, das Waschprogramm “Feinspülen” durchzuführen, um chen-Etikett. -
Seite 14: Waschgang Durchführen
Waschgang durchführen Das gewünschte Programm auswählen Waschgang durchführen Drehen Sie den Programm- KORREKTUR KOCHWÄSCHE VORWÄSCHE SCHONSCHLEUDERN BUNTWÄSCHE wähler auf die gewünschte Stel- HAUPTWÄSCHE SCHLEUDERN PUMPEN SPÜLEN STÄRKEN Füllmengen: lung. Koch-/Buntwäsche 5,0 kg FEINSPÜLEN SPÜLSTOP EINWEICHEN Pflegeleicht u. Feinwäsche 2,0 kg PUMPEN Die leuchtenden Lampen des TROCKNEN... -
Seite 15: Das Programm Starten
Waschgang durchführen Das Programm starten Waschen und Trocknen durchgehend Die START/PAUSE-Taste drücken, um das eingestellte Pro- START PAUSE (NON-STOP-Betrieb) gramm zu starten: die entsprechende Lampe blinkt nicht mehr und nur die Lampe der jeweils durchgeführten Pro- grammphase bleibt eingeschaltet. Das Programm startet Die Trockenzeit muß... -
Seite 16: Programmtabellen
Programmtabellen Programmtabellen Waschen Sonderprogramme Wäsche- Verbrauchswerte* Verbrauchswerte* Wäsche- Zusatzfunktion Programm- Programm- Zusatzfunktion Programm Temp. Wäscheart menge Strom Wasser Zeit Programm menge über Tasten Strom Wasser Zeit beschreibung abwicklung über Tasten max. Liter Min. max. Liter Min. Kochwäsche, z.B. FLECKEN Einweichen 40° C normal verschmutz- VORWÄSCHE Spülstop. -
Seite 17: Zeiteingestellte Trocknung
Programmtabellen Verbrauchswerte für das zeiteingestellte Trocken- programm Die Werte in der folgenden Tabelle wurden unter Normbedingungen Zeiteingestellte Trocknung ermittelt. Für den Betrieb im Haushalt geben sie eine hilfreiche Orientierung. Wäschemenge Schleuder- Zeitdauer Trockengrad Wäscheart max. drehzahl in Minuten Wäscheart/ Schleuder- Wäsche- Wasser Strom... -
Seite 18: Pflege Und Wartung
Pflege und Wartung Pflege und Wartung Waschtrommel Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch rostende Fremdkörper in der Wäsche kann es zu Rostablagerungen an der Trom- Im Alltagsbetrieb mel kommen. Nach Programmende die Waschmittelschublade ein kleines Stück her- Achtung! Edelstahltrommel nicht mit säurehaltigen Entkalkungsmit- ausziehen, damit sie austrocknen kann. -
Seite 19: Notentleerung
Pflege und Wartung Folgende Hand- Notentleerung griffe sind erfor- Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen derlich: Sie bitte wie folgt vor: Flusensiebklappe Netzstecker aus der Steckdose ziehen. durch Drücken Wasserhahn schließen. öffnen. Abkühlung der evtl. aufgeheizten Lauge abwarten. Schüssel etc. -
Seite 20: Was Tun, Wenn
Was tun, wenn… Was tun, wenn… Was tun, wenn… Störung Mögliche Ursache Abhilfe Das im Vergleich zu früheren Waschmaschinen etwas Wasserhahn ist geschlossen. Wasserhahn öffnen. andere, pfeifende Laufgeräusch beim Schleudern ist durch (E00) das moderne Antriebssystem bedingt. Zulaufschlauch ist Kontrollieren Sie den geknickt. - Seite 21 Was tun, wenn… Was tun, wenn… Störung Mögliche Ursache Abhilfe Störung Mögliche Ursache Abhilfe Transportsicherung Lesen Sie bitte den Wasserhahn ist nicht voll- Wasserhahn vollständig auf- nicht vollständig entfernt. entsprechenden Abschnitt ständig aufgedreht. drehen. In der Waschmittelschubla- in dieser Gebrauchsanweisung. de bilden sich Waschmittel- Sieb in der Verschraubung Sieb reinigen.
-
Seite 22: Wenn Das Waschergebnis Nicht Befriedigend Ist
Was tun, wenn… Wenn das Waschergebnis nicht befriedigend ist Technische Daten Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert Höhe x Breite x Tiefe 84x60x57 • Das Waschmittel wurde zu gering dosiert. Tiefe bei geöffneter Tür 96,5 cm •... -
Seite 23: Service
SERVICE AUFSTELL- UND ANSCHLUßANWEISUNG Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt, Sicherheitshinweise für die Installation die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort • Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an Gerät dürfen Sie auf keinen Fall anschließen. -
Seite 24: Abmessungen Des Gerätes
Abmessungen des Gerätes Installation Vorderansicht und Seitenansicht Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: ZEIT- TROCKEN- VORWAHL ZEIT 1200 SCHLEUDERN KORREKTUR KOCHWÄSCHE VORWÄSCHE SCHONSCHLEUDERN BUNTWÄSCHE HAUPTWÄSCHE SCHLEUDERN Schrauben Sie mit einem Schlüssel die PUMPEN SPÜLEN STÄRKEN... -
Seite 25: Aufstellort Vorbereiten
Installation Installation Nivellierung Ziehen Sie die drei Plastikzapfen heraus. Verschließen Sie diese drei Schraubenlöcher Das Gerät muß mit den Plastikstöpseln, die der Bedienungs- mit allen vier anleitung beigepackt sind. Füßen fest auf dem Boden stehen. Hinweis: Kleine Unebenhei- Wir empfehlen, die Transportsicherungsteile ten lassen sich aufzubewahren, um sie bei Umzug wieder ver- durch Heraus-... -
Seite 26: Wasserablauf
Installation Installation Wasserablauf Elektrischer Anschluß Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkon- Der Ablaufschlauch kann wie folgt posi- takt-Steckdose an 220-230 V (50 Hz) erfolgen. tioniert werden: Der Anschlußwert beträgt ca. 2,2 kW. Über den Waschbeckenrand mit Hilfe des Erforderliche Absicherung: 10 A - LS-L-Schalter. - Seite 27 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 124.974090-01-0598...
