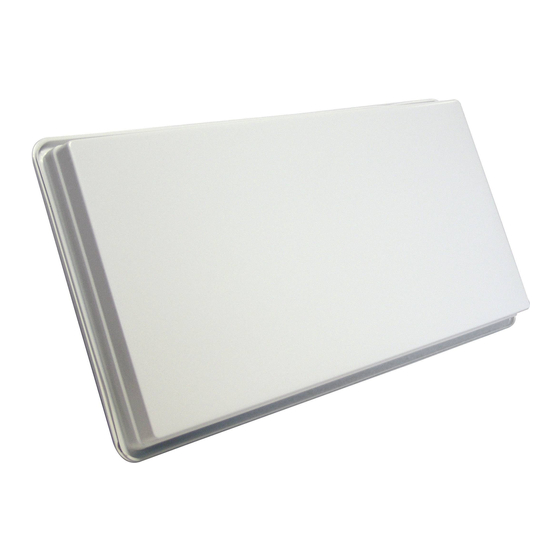

- Seite 1 Bedienungsanleitung SELFSAT-H10D Flache Satellitenantenne doppelter Linear-Polarisation www.self-sat.com...
-
Seite 2: Sicherheitsanweisungen
Antenne für sämtliche Arten des Satellitenempfangs verwendet werden. Die SELFSAT-H10D kann sowohl für den Empfang frei zugänglicher als auch den verschlüsselter Kanäle verwendet werden (wobei in diesem Fall ein Abonnement bei einem Betreiber benötigt wird); sie kann auch alle Kanäle mit hochauflösenden und deshalb hervorragenden Fernsehbildern empfangen. - Seite 3 Ordnung ist, damit sie sämtliche Lasten tragen kann (Gewicht, Wind und Eis) und gegen lecke Stellen vorschriftsmäßig abgedichtet ist. Der Hersteller übernimmt aufgrund der vielen unbekannt variierenden Anwendungen keine Haftung für Schäden, die durch ein Satellitensystem verursacht worden sind. Auf allen Seiten SELFSAT-H10D Schachtelinhalt Symbol Teilename...
- Seite 4 Hauptstütze Fensterhalterung A Fensterhalterung B Fixierungshalterung A Fixierungshalterung B Schraubenschlüssel panner Kompass Schraube M4x10 SEMS2 Sechskantschraube M6x12 SEMS2 Sechskantschraube M6x20 SEMS2 Sechskantschraube M6x45 SEMS2...
- Seite 5 Halbrund-Vierkant- Halsschraube M6x30 Halbrund-Vierkant- Halsschraube M6x50 Halbrund-Vierkant- Halsschraube M6x75 Bundmutter M6 Gummi...
-
Seite 6: So Wird Sie Installiert
Um Ihre Antenne einfach zu befestigen und zu installieren, können Sie einen leicht zugänglichen Ort ohne irgendwelche potenziellen Gefahren für die Installation auswählen. Denken Sie daran, wie Sie an Ihrem Kabel vorbei ungehindert von der SELFSAT-H10D zu Ihrem Digitalempfänger gelangen können. Die Antenne sollte sich nicht zu weit entfernt von Ihrem Satellitenempfänger befinden;... -
Seite 7: Schritt 2: Wahl Der Installation
Signal wird gut empfangen Schritt 2: Wahl der Installation Abhängig von der Lage der Installation der SELFSAT-H10D, können Sie sich jetzt für einen Montagetypen entscheiden, alle Einzelteile sind beigelegt A) Tischstand-Typ (auf einer waagrechten Ebene) - Seite 9 B) Wandmontage-Typ C) Balkonklammer-Typ...
-
Seite 10: Schritt 3: Verbinden Der Antenne Mit Dem Digitalempfänger
D) Fenster-Typ Schritt 3: Verbinden der Antenne mit dem Digitalempfänger Sobald Sie die Antenne an einem prozessparallelen Ort und so installiert haben, wie Sie es wünschen, ist der nächste Schritt, alles miteinander zu verbinden. Um Ihre Lieblings-Satellitenprogramme ansehen zu können, müssen Sie Ihre Satellitenantenne mittels eines Kabels mit einem Empfänger verbinden. - Seite 11 B- So verbindet man Kabel mit Antenne und Digitalempfänger Es ist wichtig, dass das Koaxial-Kabel während der Installation nicht beschädigt oder geknickt wird. Schritt 4: Antennenausrichtungs-Menü Sobald alles miteinander verbunden ist, schalten bitte Fernsehgerät Satellitenempfänger ein. Wählen Antennenausrichtungs-Menü Ihrem Digitalempfänger aus. Dieses Bild zeigt den Signalpegel und den Bildschirm an, die Sie auf Ihrem Fernsehgerät jetzt sehen werden.
-
Seite 12: Schritt 5: Ausrichten Und Anpeilen Des Signals (Zuerst Ohne Dämpfungs-Kissen)
Antenna Pointing Menu: Antennenausrichtungs-Menü Frequency: Frequenz Schritt 5: Ausrichten und Anpeilen des Signals (zuerst ohne Dämpfungs- Kissen) Sobald die Antenne installiert und angeschlossen ist, können Sie das Dämpfungskissen von der Antenne abnehmen (und sich für Schritt 6 auf eine Seite des Gerätes begeben) und danach mit der Ausrichtung Ihrer Antenne beginnen, um ein Signal zu erhalten. -
Seite 13: B- Erhebungs-Winkel
B- Erhebungs-Winkel : Dann gilt es, den Erhebungs-Winkel gemäß dem Punkt zu erhalten, an dem sich der ausgesuchte Satellit auf den Listen in dieser Bedienungsanleitung befindet. Nun sollten Sie Ihre Antenne nach oben oder unten entsprechend dem Winkel bewegen (Sie können die abgestufte Oberfläche der Halterung benutzen, um sicherzustellen, dass Sie sich an der richtigen Position befinden. - Seite 14 Azimuth Angle: Azimut-Winkel Right: Rechts Bracket: Halterung Left: Links Azimuth Graduation: Azimut-Skala Der Signalpegel und die -qualität werden auf dem Bildschirm Ihres Fernsehgeräts angezeigt und schwanken sowie ändern ihre Farbe entsprechend der Ausrichtung und Bewegung der Antenne, während Sie die Antenne bewegen und die Punkte finden (Azimut, Erhebung, Schiefer Winkel).
- Seite 15 Der Pegel zeigt die Signalstärke an und die Farbe steht für die Signalempfangsqualität vom ausgewählten Satelliten. Signal Reception Quality: Signalempfangs-Qualität Sobald die Feinabstimmung abgeschlossen ist und das Signal sich an seinem Höchstpegel mit guter Qualität befindet, können Sie die Ausrichtung der Antenne einstellen. (Beispiele für Ausrichten und Finden des Signals) Um Canal+ über ASTRA1(19.2 East) in der Stadt ‘Brest’...
-
Seite 16: Schritt 6: Optimales Ausrichten Und Finden Des Signals (Mit Dämpfungs-Kissen)
Fällen ist es nicht möglich, das Signal über den Gebrauch des Dämpfungskissens zu empfangen. Bei schlechtem Wetter wird also empfohlen, Schritt 6 Gebrauch des Dämpfungskissens zu überspringen. Dämpfungsfilter SELFSAT-H10D Behalten Sie diesen Filter für die Erstinstallation und –ausrichtung... - Seite 17 Störungsbehebungs-Prüfliste für die Erstinstallation Wenn das Signal nicht gefunden wird, dann stellen Sie sicher, dass die Anweisungen in der Empfänger-Bedienungsanleitung und der Antennen-Bedienungsanleitung genau befolgt worden sind, dazu prüfen Sie bitte Folgendes: Stellen Sie sicher, dass sämtliche wesentlich geringeren Gleichstrom- Kabelverbindungen intakt sind und jede Spannungsabfall aufweist verglichen mit Verbindung ordnungsgemäß...
- Seite 18 Verlust des Signals / Regen-Verblassung • Das Satellitensignal kann vorübergehend aufgrund von ungewöhnlich starkem Regenfall verloren gehen. Eine optimal ausgerichtete Antenne sowie der am kürzesten mögliche Kabelverlauf minimieren die Gefahr einer solchen „Regen-Verblassung“. • Stellen Sie sicher, dass die Antenne sicher montiert ist, damit sie bei starkem Wind nicht ihre Ausrichtung verliert.
- Seite 19 und sie werden bei schlechtem Wetter häufig ausfallen. Wenden Sie sich an einen Fachmann, was diese Installationen anbelangt.
