3.2
System-Übersicht
Der KVM-Extender besteht aus einer CPU Unit und einer CON Unit auf
der Konsolenseite.
Die CPU Unit wird über die mitgelieferten Kabel direkt an die Quelle
(Computer, CPU) angeschlossen.
An die CON Unit wird die Konsole (Monitor, Tastatur und Maus)
angeschlossen.
Die CPU Unit und die CON Unit kommunizieren über das Verbindungs-
kabel.

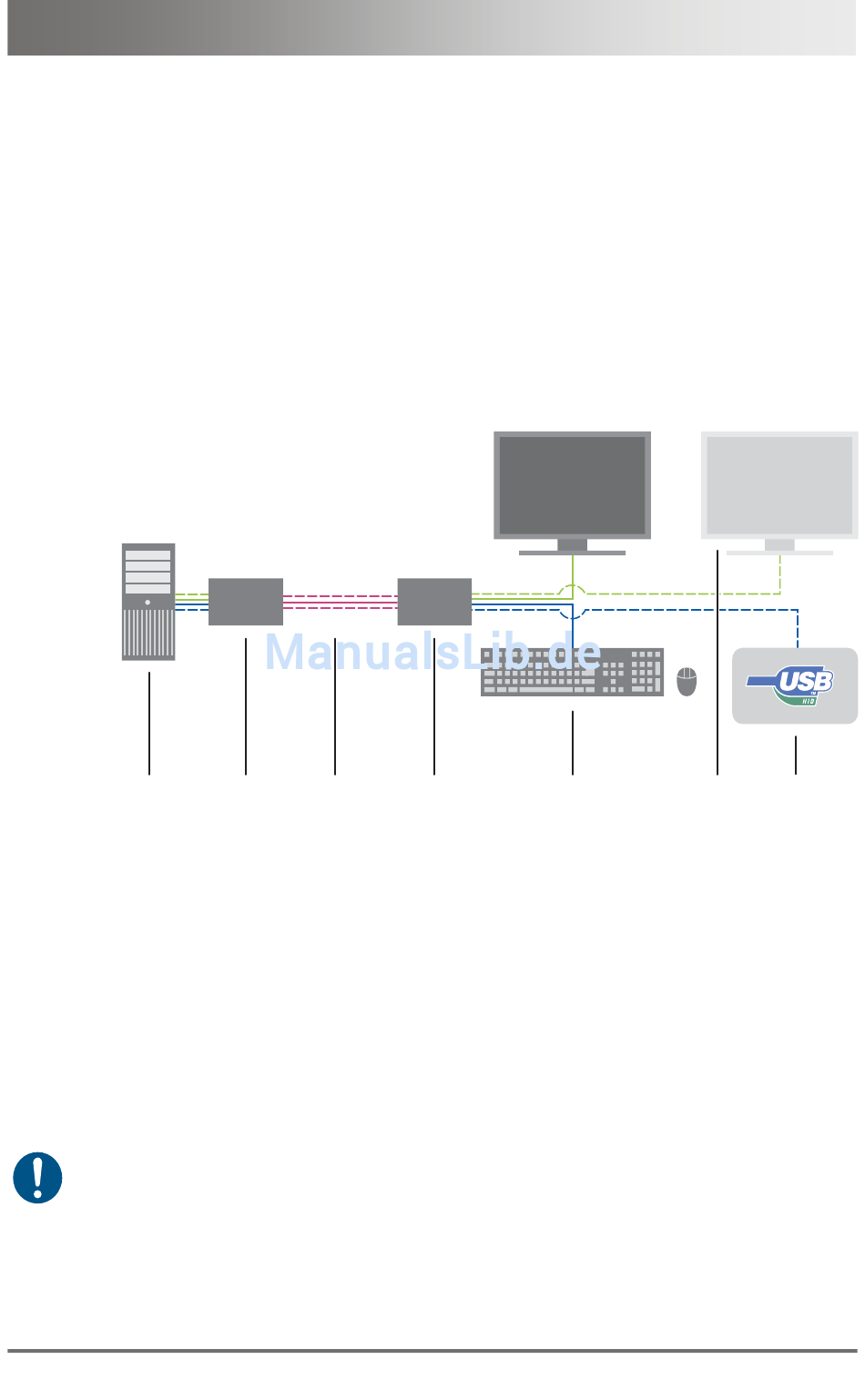

1
System-Übersicht
1
Quelle (Computer, CPU)
2
KVM-Extender CPU Unit
3
Verbindungskabel
4
KVM-Extender CON Unit
5
Konsole (Monitor, Tastatur, Maus)
6
Zweiter Monitor (optional, nur bei Dual-Head-Geräten)
7
Weitere USB-HID-Geräte (optional, nur bei Geräten mit 4x USB-HID)
Installationsbeispiele finden Sie in Kapitel 4.3, Seite 29.
Pos: 6 /806-IHSE/Beschreibung/Gerätetypen/477-xx_COMP @ 5\mod_1291120125984_258.doc @ 44562 @ 2
2011-01-19
3
2
5
4
Beschreibung
6
7
9
