Draco KVM-Extender

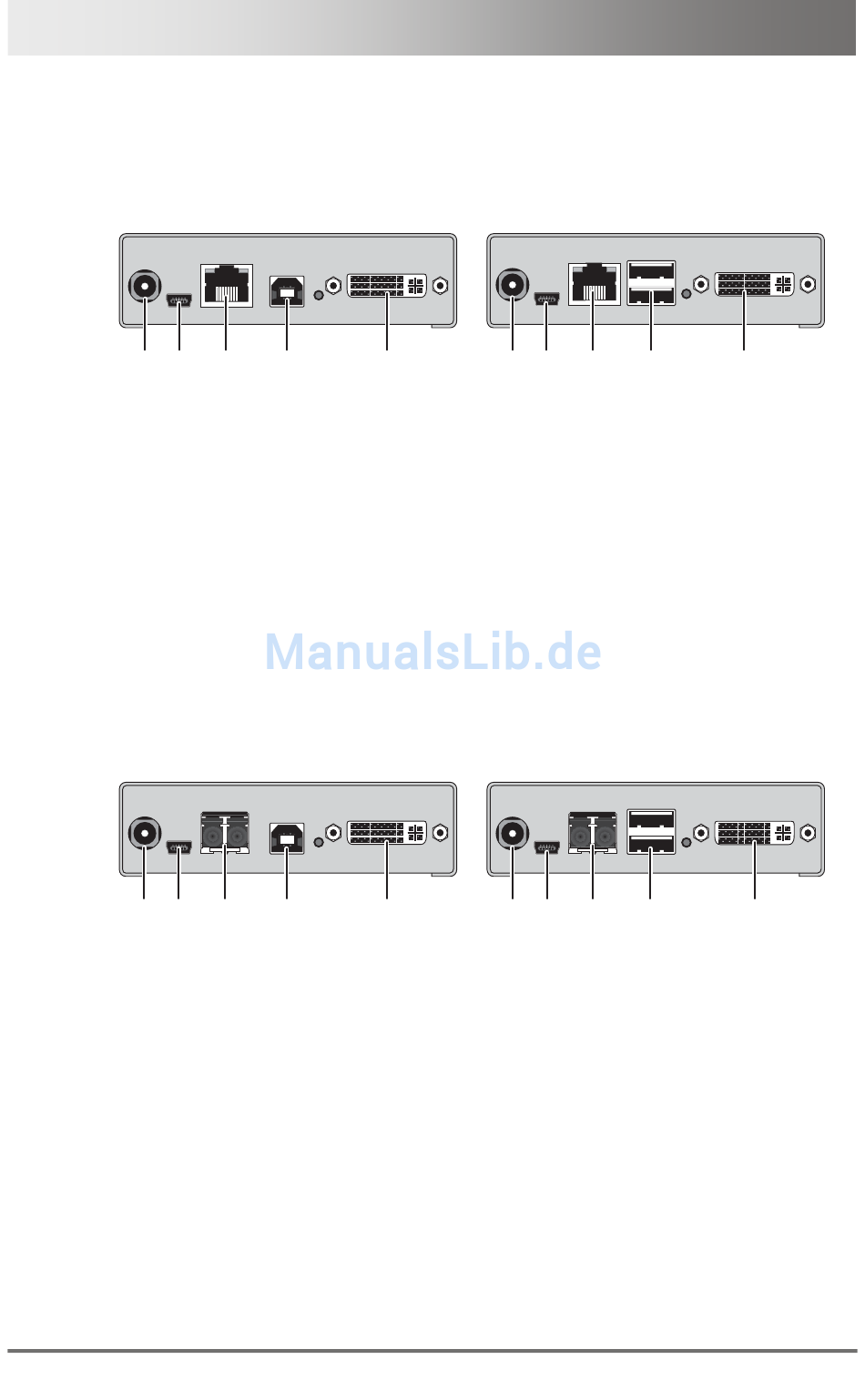

3.6 Geräteansichten
Pos: 10 /806-IHSE/Beschreibung/Geräteansichten/477-xx/1SHC (Single-Head Cat X) @ 5\mod_1278934284276_258.doc @ 42918 @ 3
3.6.1

Typ K477-1SHC (Single-Head Cat X)

CPU Unit
1 2
Rückseite
1 Anschluss für 5VDC-Netzteil
2 Programmierbuchse
3 Anschlussbuchse für
Verbindungskabel
4 Zur CPU: USB-HID
5 Zur CPU: DVI-D
Pos: 11 /806-IHSE/Beschreibung/Geräteansichten/477-xx/1SHM _1SHS (Single-Head Glasfaser) @ 5\mod_1278934861511_258.doc @ 42938 @ 3
3.6.2

Typ K477-1SHM / -1SHS (Single-Head Glasfaser)

CPU Unit
1 2
Rückseite
1 Anschluss für 5VDC-Netzteil
2 Programmierbuchse
3 Anschlussbuchse für
Verbindungskabel
4 Zur CPU: USB-HID
5 Zur CPU: DVI-D
Pos: 12 /806-IHSE/Beschreibung/Geräteansichten/477-xx_COMP/1S4CA (mit Analog-Audio / Seriell) @ 5\mod_1291647476005_258.doc @ 45818 @ 3
12
3 5
4
3 5
4
CON Unit
1 2 3 4
Rückseite
1 Anschluss für 5VDC-Netzteil
2 Programmierbuchse
3 Anschlussbuchse für
Verbindungskabel
4 Anschluss für USB-HID-Geräte
5 Ausgang für DVI-Monitor
CON Unit
3
1 2 4
Rückseite
1 Anschluss für 5VDC-Netzteil
2 Programmierbuchse
3 Anschlussbuchse für
Verbindungskabel
4 Anschluss für USB-HID-Geräte
5 Ausgang für DVI-Monitor
5
5
