Draco KVM-Extender
3.6.4

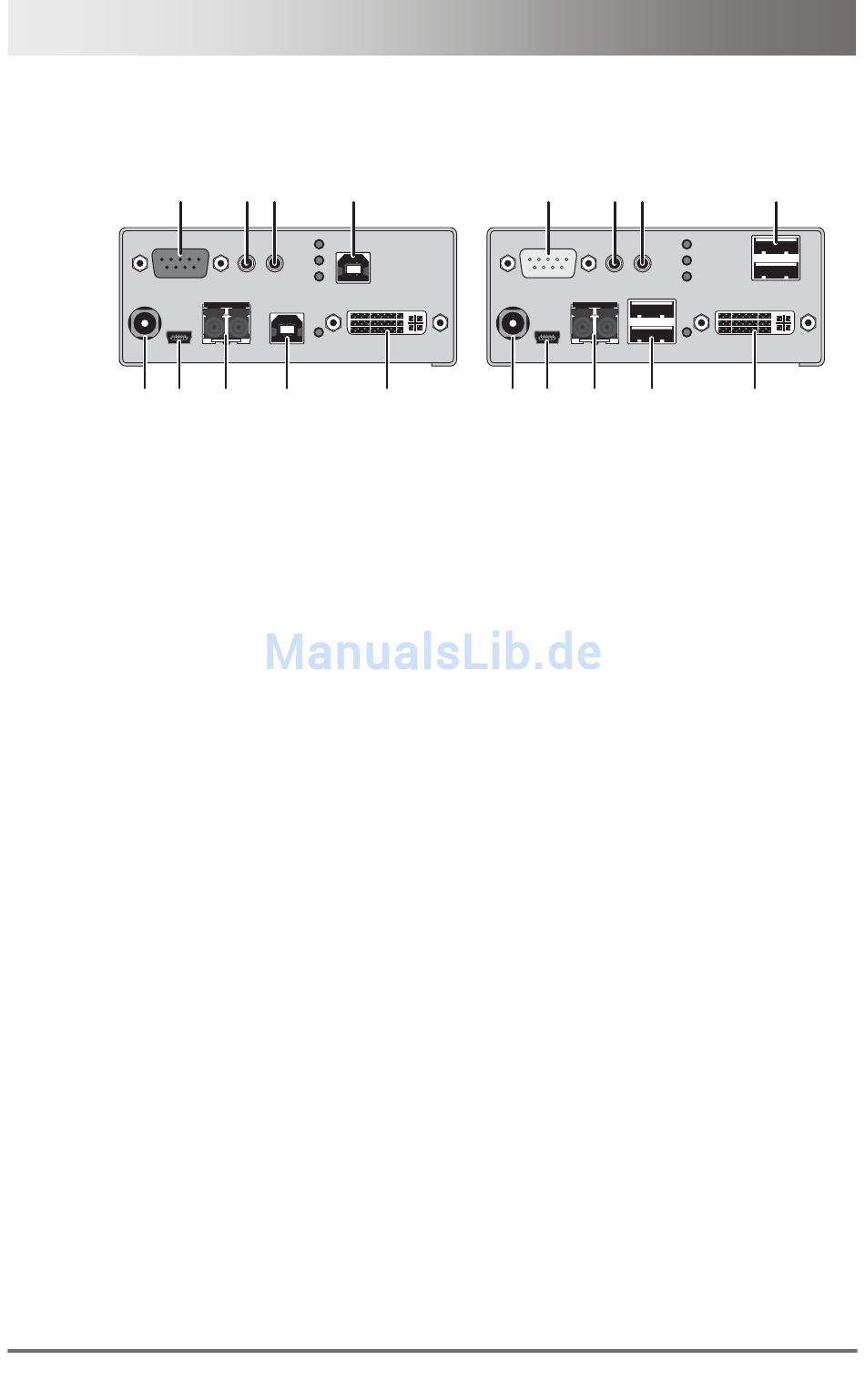

Typ K477-1S4MA / -1S4SA (Analog-Audio / Seriell)
CPU Unit
6
1 2
Rückseite
1
Anschluss für 5VDC-Netzteil
2
Programmierbuchse
3
Anschlussbuchse für
Verbindungskabel
4
Zur CPU: USB-HID 1
5
Zur CPU: DVI-D
6
Serieller Anschluss (D-Sub 9)
7
Audio IN
8
Audio OUT
9
Zur CPU: USB-HID 2
Pos: 14 /806-IHSE/Beschreibung/Geräteansichten/477-xx_COMP/1S4CD (mit Digital-Audio) @ 5\mod_1291647722818_258.doc @ 45854 @ 3
14
7 8
9
3
4
5
CON Unit
6
7 8
3
1 2
4
Rückseite
1
Anschluss für 5VDC-Netzteil
2
Programmierbuchse
3
Anschlussbuchse für
Verbindungskabel
4
Anschluss für
USB-HID-Geräte 1
5
Ausgang für DVI-Monitor
6
Serieller Anschluss (D-Sub 9)
7
Audio IN
8
Audio OUT
9
Anschluss für
USB-HID-Geräte 2
9
5
2011-01-19
