Projektor (Seitenansicht) - Sharp XG-PH50X Bedienungsanleitung

Die in aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung,
auf welchen der entsprechende Punkt erläutert wird.

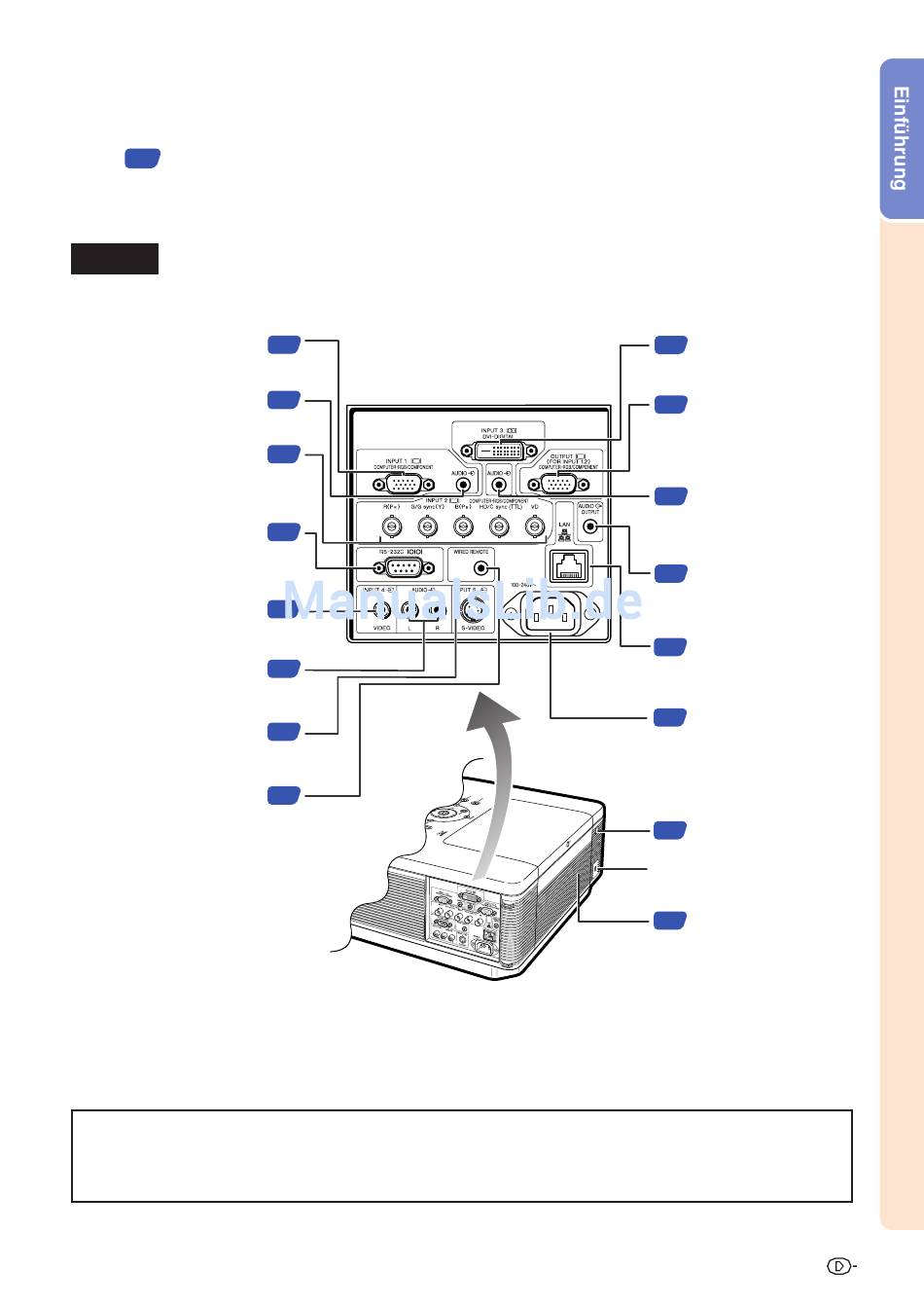

Projektor (Seitenansicht)

Buchsen Beachten Sie die Erläuterungen unter „Eingang/Ausgang (INPUT/OUTPUT)-
Buchsen und Hauptausrüstung zum Anschließen" auf Seite 24.
INPUT 1-Buchse
Buchse für Computer-RGB- und
Komponentensignale.
AUDIO-Eingangsbuchse (1)
Audio-Eingangsbuchse (1) für
INPUT 1.
INPUT 2-Eingangsbuchsen
BNC-Buchsen für Computer-
RGB- und Komponenten-
Signale.
RS-232C-Buchse
Buchse für die Bedienung des
Projektors unter Verwendung
eines Computers.
INPUT 4-Buchse
Buchse für den Anschluss von
Videogeräten.
AUDIO-Eingangsbuchsen (4, 5)
Gemeinsamer Audioeingangsbuchsen für
INPUT 4 und 5.
INPUT 5-Buchse
Buchse für ein Videogerät mit einem
S-VIDEO-Buchse.
WIRED REMOTE-Buchse
Zum Anschluss der
Fernbedienung an den
Projektor, wenn die Signale
der Fernbedienung nicht
ausreichen, um den
Fernbedienungs-Sensor zu
erreichen.
Verwendung der Kensington-Sperre
• Dieser Projektor ist mit einem Kensington-Sicherheitsstandardanschluss für die Verwendung des Kensington
MicroSaver-Sicherheitssystems ausgestattet. Lesen Sie hinsichtlich dessen Verwendung die Informationen, die
dem System beiliegen, um den Projektor zu sichern.
27
27
28
35
34
34
34
18
29
INPUT 3-Buchse
Buchse für digitale DVI RGB- und
digitale Komponenten-Signale.
36
OUTPUT (FOR INPUT 1, 2)-
Buchse
Ausgangsbuchse für Computer-
RGB- und Komponenten-Signale.
Gemeinsame Eingangsbuchse für
INPUT 1 und 2.
28
AUDIO-Eingangsbuchse (2, 3)
Gemeinsamer
Audioeingangsbuchse für INPUT 2
und 3.
36
AUDIO OUTPUT-Buchse
Geteiltes Audio
Ausgabebuchse für INPUT 1-5.
35
LAN-Buchse
Buchse für die Steuerung des
Projektors mit Hilfe eines
Computers über ein Netzwerk.
37
Netzanschluss
Schließen Sie das
mitgelieferte Netzkabel an.
17
Fernbedienungssensor
Kensington-Sicherheits-
standardanschluss
90
Luftaustrittöffnung
Die Geschwindigkeit und
das Geräusch des
Kühlventilators kann sich
abhängig von internen
Temperaturschwankunge
n während des Betriebes
verändern. Dies ist ein
normaler Vorgang und
kein Zeichen für eine
Fehlfunktion.
15
