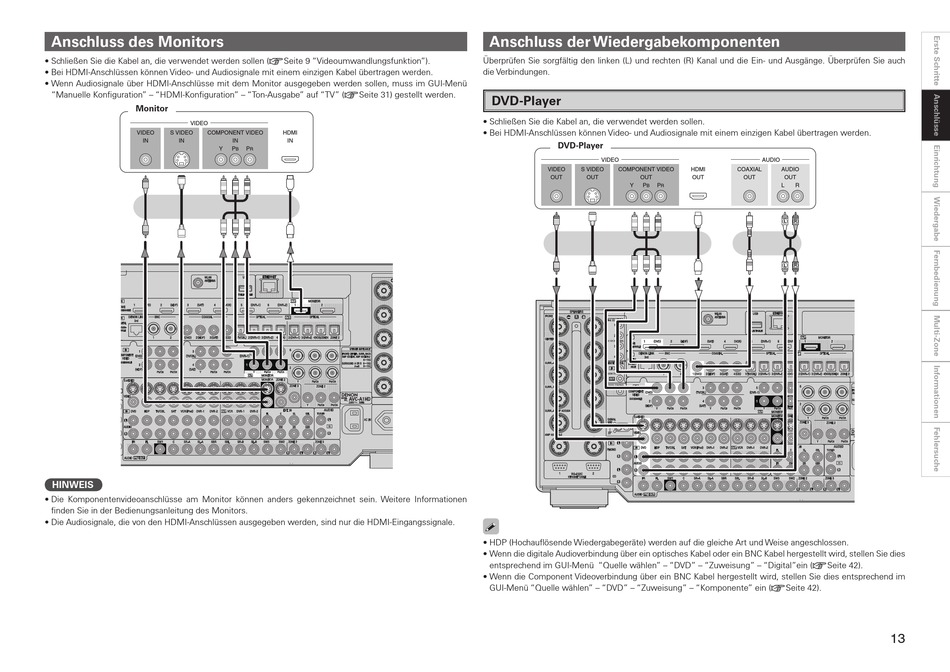

Anschluss des Monitors
• Schließen Sie die Kabel an, die verwendet werden sollen (vSeite 9 "Videoumwandlungsfunktion").
• Bei HDMI-Anschlüssen können Video- und Audiosignale mit einem einzigen Kabel übertragen werden.
• Wenn Audiosignale über HDMI-Anschlüsse mit dem Monitor ausgegeben werden sollen, muss im GUI-Menü
"Manuelle Konfiguration" – "HDMI-Konfiguration" – "Ton-Ausgabe" auf "TV" (vSeite 31) gestellt werden.
Monitor
HINWEIS
• Die Komponentenvideoanschlüsse am Monitor können anders gekennzeichnet sein. Weitere Informationen
finden Sie in der Bedienungsanleitung des Monitors.
• Die Audiosignale, die von den HDMI-Anschlüssen ausgegeben werden, sind nur die HDMI-Eingangssignale.
Anschluss der Wiedergabekomponenten
Überprüfen Sie sorgfältig den linken (L) und rechten (R) Kanal und die Ein- und Ausgänge. Überprüfen Sie auch
die Verbindungen.
DVD-Player
• Schließen Sie die Kabel an, die verwendet werden sollen.
• Bei HDMI-Anschlüssen können Video- und Audiosignale mit einem einzigen Kabel übertragen werden.
DVD-Player
• HDP (Hochauflösende Wiedergabegeräte) werden auf die gleiche Art und Weise angeschlossen.
• Wenn die digitale Audioverbindung über ein optisches Kabel oder ein BNC Kabel hergestellt wird, stellen Sie dies
entsprechend im GUI-Menü "Quelle wählen" – "DVD" – "Zuweisung" – "Digital"ein (vSeite 42).
• Wenn die Component Videoverbindung über ein BNC Kabel hergestellt wird, stellen Sie dies entsprechend im
GUI-Menü "Quelle wählen" – "DVD" – "Zuweisung" – "Komponente" ein (vSeite 42).
L
R
L
R
