NETGEAR GC110 Installationsanleitung

Installation
NETGEAR Insight Managed
8-Port Gigabit Ethernet Smart Cloud Switch
mit 2 SFP-Glasfaser-Ports (GC110)
8-Port Gigabit Ethernet PoE Smart Cloud Switch
mit 2 SFP-Glasfaser-Ports (GC110P)

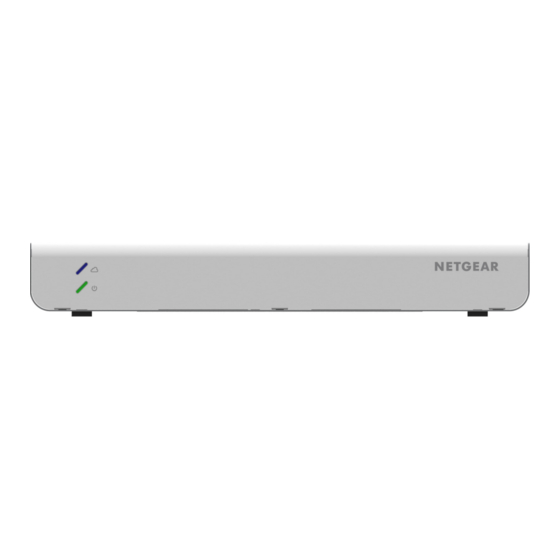

Vorderseite (Modelle GC110 und GC110P)
Lieferumfang
Folgendes muss im Paket enthalten sein:
• Switch-Modell GC110 oder GC110P
• Netzteil (je nach Vertriebsland)
• Wandmontageset mit Schrauben für die Wandmontage
• Vier rutschfeste Füße zur Aufstellung auf einer Tischplatte
• Installationsanleitung
Anschließen des Switches an das Netzwerk
Während der Ersteinrichtung müssen Sie den Switch entweder mit einem
Netzwerk verbinden, auf das Sie über eine lokale WLAN-Verbindung
zugreifen können, um die Insight Mobile App zu verwenden, oder mit
dem Internet, um das Insight Cloud Portal zu nutzen.
Verwenden Sie Netzwerkkabel der Kategorie 5e (Cat 5e) oder höher
mit RJ-45-Steckern für Gigabit-Verbindungen.
Wenn Sie einen SFP-Port verwenden, müssen Sie ein SFP-Transceiver-Modul
einfügen, das bei NETGEAR erhältlich ist.
¾ So schließen Sie den Switch an:
1. Schließen Sie Geräte an die Netzwerk-Ports des Switches an.
2. Schließen Sie den Switch an das Netzwerk an.
3. Schalten Sie den Switch ein, und warten Sie 2 bis 3 Minuten.
Die Power-LED leuchtet grün und zeigt an, dass der Startvorgang des
Switches abgeschlossen und dieser jetzt im Netzwerk verfügbar ist.
Der Switch erhält eine IP-Adresse von einem DHCP-Server (oder
einem Router, der als DHCP-Server dient) in Ihrem Netzwerk. Wenn
Ihr Netzwerk über keinen DHCP-Server verfügt, verwendet der Switch
die Adresse 192.168.0.239 als Standard-IP-Adresse.
Rückseite (Modell GC110P)
4. Führen Sie folgende Schritte aus, um die Port-Verbindungen vom
Switch zu den eingeschalteten Geräten, die Sie angeschlossen haben,
zu überprüfen:
• Überprüfen Sie, ob die Netzwerkkabel korrekt angeschlossen sind.
• Prüfen Sie die linke LED für jeden Port auf dem Switch.
Die linke Port-LED leuchtet grün, um eine zulässige Verbindung
zu einem eingeschalteten Gerät anzuzeigen, und blinkt grün bei
Insight
Datenverkehr an diesem Port.
Zugriff auf den Switch zur Konfiguration
Über die NETGEAR Insight App können Sie Ihren Switch mit Ihrem Mobilgerät
erkennen, konfigurieren, verwalten und überwachen. Sie können mit dieser App
über eine lokale WLAN-Verbindung auf den Switch zugreifen, oder Sie melden
sich beim Insight Cloud Portal an. Mit dem Cloud Portal können Sie den Switch
über Ihren Windows-Computer, Mac oder Ihr Tablet konfigurieren, verwalten
und überwachen, um die Vorteile eines größeren Bildschirms zu nutzen.
Lokaler WLAN-Zugriff. Wenn Sie die Insight Mobile App für die Erstkonfiguration
verwenden, muss der Switch mit einem WLAN Access Point verbunden sein (da
der Switch keine WLAN-Fähigkeit bietet). Verbinden Sie Ihr Mobilgerät mit dem
WLAN-Netzwerk für diesen Access Point.
Cloud-Zugriff mit einem Mobilgerät. Nach der Erstkonfiguration können Sie
mit der Insight Mobile App über die Cloud auf den Switch zugreifen, sofern sich
dieser in einem Netzwerk mit Internetverbindung befindet.
Lokaler WLAN-Zugriff
Switch
Netzwerk
PoE-WLAN-
Access-Points
Beispielverbindungen
Insight Cloud Portal. Das Insight Smart Cloud Portal steht für Insight-
Premiumabonnementen zur Verfügung, um ihre Insight-Geräte einzurichten,
zu verwalten und zu überwachen.
Besuchen Sie https://insight.netgear.com/#/login.
Cloud-Zugriff
Internet
Router oder
Gateway
PoE-VoIP-Telefon
