NETGEAR JGS516PE Installationsanleitung

Installationsanleitung
16-Port Gigabit Smart Managed Plus Switch mit PoE
JGS516PE
24-Port Gigabit Smart Managed Plus Switch mit PoE
JGS524PE
Lieferumfang

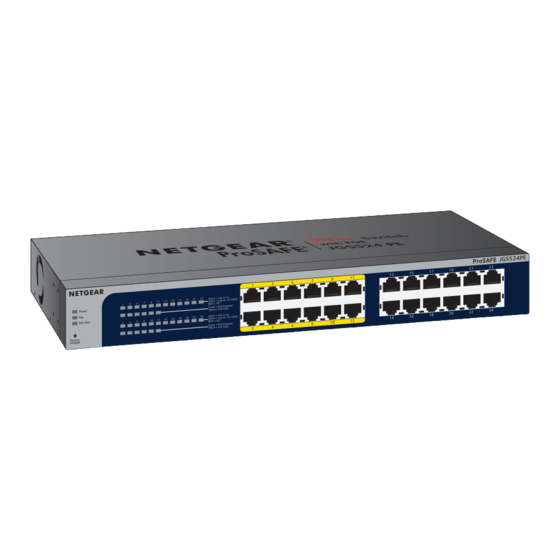

• Switch (Modell JGS516PE oder JGS524PE, das in der vorherigen Abbildung
dargestellt ist)
• Wechselstromkabel (je nach Region unterschiedlich)
• Ein Beutel mit Gummifüßen zur Aufstellung auf einer Tischplatte und ein Kit
für die Rack-Montage
• Installationsanleitung

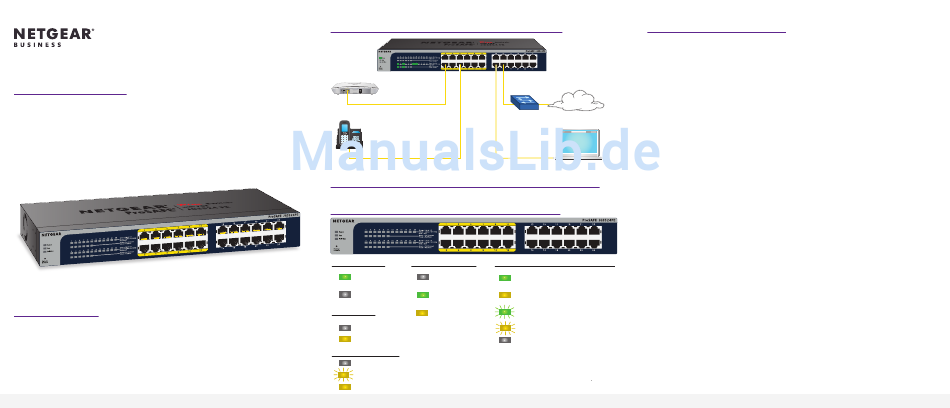

Schritt 1: Schließen Sie das Gerät an.
Switch JGS524PE
PoE-WLAN-Access-Point
PoE-VoIP-Telefon
Schritt 2: Schließen Sie das Stromkabel an.
Schritt 3: Überprüfen Sie den Status.
Power-System-LED Port LED für PoE-Status Port LED für Geschwindigkeit und Aktivität
An Kein PoE-Gerät mit
Strom versorgt
Aus PoE-Gerät mit Strom
versorgt
Lüftersystem-LED Ein PoE-Fehler ist
aufgetreten.
Normaler Betrieb
Lüfterfehler
PoE Max-System-LED
Mindestens 7 W PoE-Leistung sind verfügbar.
Mindestens einmal waren in den vergangenen zwei Minuten weniger als 7 W PoE-Leistung verfügbar.
Für PoE sind weniger als 7 W verfügbar.
Zugriff auf den Switch
Smart Managed Plus Switches sind Plug-and-Play Switches, d. h., sie müssen nicht
konfiguriert werden. Sie können außerdem zusätzliche erweiterte Funktionen des
Switches konfigurieren und verwalten, indem Sie entweder den Webbrowser eines
Beispielverbindungen
Computers verwenden oder das ProSAFE Plus Konfigurationsprogramm auf einem
Windows-basierten Computer installieren.
Webbrowser-Zugriff
Internet
Netzwerkrouter Sie können einen Switch konfigurieren, wenn er nur an Ihren Computer
angeschlossen ist (netzextern) oder wenn er an Ihren Computer und Ihr Netzwerk
(netzintern) angeschlossen ist.
So verwenden Sie den Webbrowser zum Konfigurieren des Switches:
Computer
1. Wenn Sie den Switch netzextern konfigurieren, notieren Sie die
TCP-/IP-Konfigurationseinstellungen Ihres Computers, und konfigurieren Sie
den Computer dann mit der statischen IP-Adresse 192.168.0.210 und der
Subnetzmaske 255.255.255.0.
Wenn Sie nicht sicher sind, wie Sie vorgehen sollen, besuchen Sie netgear.com/support,
und suchen Sie dort nach Statische IP-Adresse auf dem Computer.
2. Öffnen Sie einen Webbrowser, und geben Sie die IP-Adresse des Switches ein.
Wenn der Switch an ein Netzwerk mit DHCP-Server (in der Regel ein Router)
angeschlossen ist, verwenden Sie die IP-Adresse, die der DHCP-Server dem
Switch zuweist. Wenn der Switch netzextern ist oder an einem Netzwerk ohne
DHCP-Server angeschlossen ist, verwenden Sie die Standard-IP-Adresse des
Switches http://192.168.0.239.
Verbindung mit 1.000 MBit/s
Wenn Sie nicht genau wissen, wie Sie die IP-Adresse des Switches finden, können
Sie die NETGEAR Insight Mobile App, das ProSAFE Plus Konfigurationsprogramm
Verbindung mit 100 oder 10 MBit/s
oder das NETGEAR Switch-Erkennungstool verwenden.
3. Geben Sie das Passwort ein.
Das Standardpasswort lautet password.
Aktivität (blinkt)
Klicken Sie auf die Schaltfläche Login (Anmelden).
4.
Keine Verbindung
Sie können jetzt in der lokalen Browseroberfläche weitere Einstellungen für den
Switch konfigurieren.
5. Wenn Sie die Konfiguration eines netzexternen Switches abgeschlossen haben,
setzen Sie den Computer wieder auf seine ursprünglichen TCP/IP-Einstellungen
zurück, und schließen Sie den Switch mit einem Netzwerkkabel an das Netzwerk an.
