NETGEAR GC110P Installationsanleitung

Installationsanleitung
NETGEAR Insight Managed
8-Port Gigabit Ethernet Smart Cloud Switch
mit 2 SFP-Glasfaser-Ports (GC110)
8-Port Gigabit Ethernet PoE Smart Cloud Switch
mit 2 SFP-Glasfaser-Ports (GC110P)

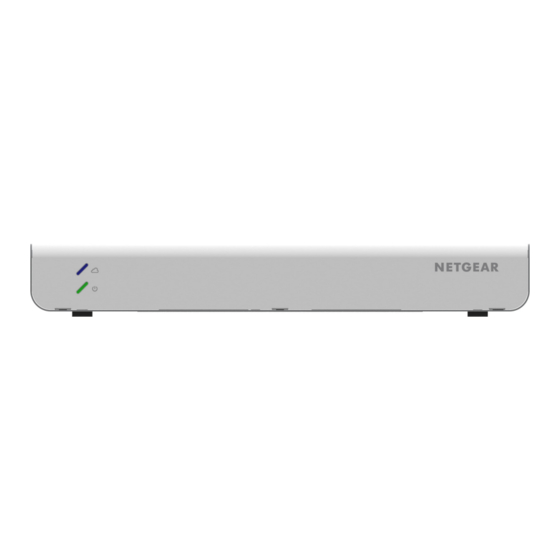

Vorderseite
Lieferumfang
• Switch-Modell GC110 oder GC110P
• Netzteil (je nach Region unterschiedlich)
• Wandmontageset mit Schrauben für die Wandmontage
• Vier rutschfeste Füße zur Aufstellung auf einer Tischplatte
• Installationsanleitung
• Flaches Netzwerkkabel der Kategorie 5E (Cat 5e)
Hinweis: Anweisungen zur Montage finden Sie in der Installationsanleitung,
https://www.netgear.com/support/
die Sie unter herunterladen können.
1. Registrierung mit der NETGEAR Insight App
Verwenden Sie die NETGEAR Insight App für die Erstellung Ihrer Netzwerktopologie,
die Einrichtung, Konfiguration und Überwachung Ihres Switches, für die Registrierung
Ihres Switches, für die Aktivierung Ihrer Garantie und für den Zugriff auf
Supportleistungen.
1. Öffnen Sie auf Ihrem iOS- oder Android-Mobilgerät oder Tablet den App Store,
suchen Sie nach NETGEAR Insight, und laden Sie die neueste Version der App
herunter.
2. Öffnen Sie die NETGEAR Insight App.
Wenn Sie kein NETGEAR Konto eingerichtet haben, tippen Sie auf Create
3.
NETGEAR Account (Netgear Konto erstellen), und befolgen Sie die angezeigten
Anweisungen.
4. Geben Sie die E-Mail-Adresse und das Passwort für Ihr Konto ein, und tippen Sie
auf LOG IN (ANMELDEN).
2. Anschließen des Switches
Insight
Während der Ersteinrichtung müssen Sie den Switch entweder mit einem Netzwerk
verbinden, auf das Sie über eine lokale WLAN-Verbindung zugreifen können, um die
Rückseite
NETGEAR Insight App zu verwenden, oder mit dem Internet, um das Insight Cloud
(Modell GC110P)
Portal zu nutzen.
Verwenden Sie Netzwerkkabel der Kategorie 5e (Cat 5e) oder höher mit RJ-45-Steckern
für Gigabit-Verbindungen. Wenn Sie einen SFP-Port verwenden, müssen Sie ein
SFP-Transceiver-Modul einfügen (bei NETGEAR erhältlich).
1. Schließen Sie Geräte an die Netzwerk-Ports des Switches an.
2. Schließen Sie den Switch an das Netzwerk an.
3. Schalten Sie den Switch ein, und warten Sie 2 bis 3 Minuten.
• Die Power-LED leuchtet grün und zeigt an, dass der Startvorgang des
Switches abgeschlossen und dieser jetzt im Netzwerk verfügbar ist.
• Der Switch erhält eine IP-Adresse von einem DHCP-Server (oder einem Router,
der als DHCP-Server dient) in Ihrem Netzwerk. Wenn Ihr Netzwerk über keinen
DHCP-Server verfügt, verwendet der Switch die Adresse 192.168.0.239 als
Standard-IP-Adresse.
4. Führen Sie folgende Schritte aus, um die Port-Verbindungen vom Switch zu
den eingeschalteten Geräten, die Sie angeschlossen haben, zu überprüfen:
• Überprüfen Sie, ob die Netzwerkkabel korrekt angeschlossen sind.
• Prüfen Sie die linke LED für jeden Port auf dem Switch.
Die linke Port-LED leuchtet grün, um eine zulässige Verbindung zu einem
eingeschalteten Gerät anzuzeigen, und blinkt grün bei Datenverkehr an diesem
Port.
Lokaler WLAN-Zugriff
PoE-WLAN-Access-Points Netzwerk
Beispielverbindungen
3. Konfigurieren des Switches
1. Verbinden Sie Ihr Mobilgerät oder Tablet mit dem Netzwerk, mit dem auch der
Switch verbunden ist.
2. Öffnen Sie die NETGEAR Insight App und melden Sie sich bei Ihrem Konto an.
3. Verbinden Sie Ihr Mobilgerät mit dem WLAN-Netzwerk des Access Points,
der mit dem Switch verbunden ist.
Für die Erstkonfiguration müssen Sie einen lokalen WLAN-Zugriff verwenden.
Wenn der Switch nach Abschluss der Erstkonfiguration erkannt wird, können Sie
den Cloud-Zugriff verwenden, sofern der Switch mit dem Internet verbunden ist.
4. Öffnen Sie die NETGEAR Insight App auf Ihrem Mobilgerät.
Tippen Sie auf LOG IN (Anmelden) und geben Sie Ihre Anmeldeinformationen ein.
5.
Klicken Sie auf das +-Symbol in der oberen rechten Ecke, um ein neues Netzwerk/
6.
einen neuen Standort zu erstellen.
7. Vergeben Sie einen Netzwerknamen und ein Geräte-Administratorpasswort,
das für alle Geräte gilt, die Sie zu diesem Netzwerk hinzufügen.
Cloud-Zugriff
Switch
Router oder Internet
Gateway
PoE-VoIP-Telefon
Fortsetzung auf der anderen Seite.
